Bạn đã từng nghe đến biến tần 3 pha nhưng chưa hiểu rõ nó là gì và cách đấu nối ra sao để đảm bảo an toàn, hiệu quả? Biến tần 3 pha là thiết bị không thể thiếu trong các hệ thống điều khiển động cơ hiện đại, giúp tối ưu hóa vận hành và tiết kiệm điện năng. Trong bài viết này, Bảo An sẽ cùng bạn tìm hiểu chi tiết về biến tần 3 pha - từ khái niệm cơ bản đến hướng dẫn cách đấu nối biến tần 3 pha chuẩn kỹ thuật, giúp bạn dễ dàng ứng dụng vào thực tế một cách chính xác và an toàn.

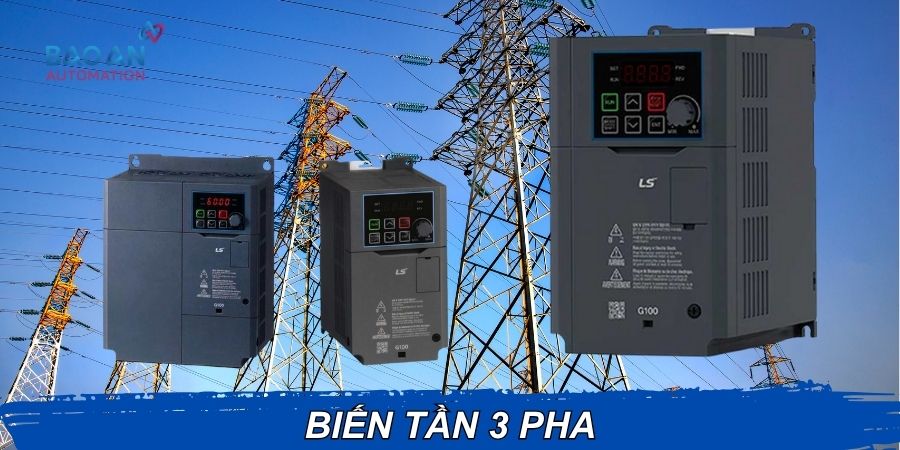

Hình 1: Biến tần 3 pha là gì?
Định nghĩa biến tần 3 pha
Biến tần 3 pha là thiết bị điện tử dùng để điều chỉnh tần số và điện áp của nguồn điện đầu ra, từ đó kiểm soát tốc độ quay và mô-men xoắn của động cơ điện 3 pha. Nhờ vậy, biến tần giúp động cơ hoạt động linh hoạt, tiết kiệm năng lượng và tăng tuổi thọ thiết bị.
Nguyên lý hoạt động cơ bản của biến tần 3 pha
Biến tần 3 pha hoạt động dựa trên nguyên tắc chuyển đổi nguồn điện xoay chiều (AC) đầu vào có tần số và điện áp cố định thành nguồn điện đầu ra với tần số và điện áp thay đổi theo yêu cầu. Quá trình này bao gồm ba giai đoạn chính:
Chỉnh lưu (AC-DC): Biến tần chuyển đổi nguồn điện AC 3 pha thành dòng điện một chiều (DC).
Lọc và ổn định điện áp DC.
Inverter (DC-AC): Biến dòng điện DC trở lại thành AC với tần số và điện áp điều chỉnh để điều khiển động cơ.
Các thành phần chính của biến tần 3 pha
Bộ chỉnh lưu (Rectifier): Chuyển đổi điện AC sang DC.
Bộ lọc điện áp (DC Link): Ổn định điện áp một chiều.
Bộ biến đổi (Inverter): Chuyển đổi điện DC thành điện AC điều chỉnh.
Bộ điều khiển vi xử lý: Quản lý và điều khiển toàn bộ quá trình hoạt động của biến tần.
Màn hình hiển thị và bảng điều khiển: Giúp người dùng thiết lập và giám sát thông số.
Ưu điểm của biến tần 3 pha so với biến tần 1 pha và các thiết bị điều khiển khác
Hiệu suất cao: Biến tần 3 pha cung cấp công suất lớn hơn, phù hợp với các động cơ công nghiệp.
Điều khiển linh hoạt: Có thể điều chỉnh tốc độ và mô-men chính xác theo nhu cầu sử dụng.
Tiết kiệm điện năng: Giúp giảm lượng điện tiêu thụ nhờ vận hành tối ưu động cơ.
Bảo vệ thiết bị: Tích hợp các chức năng bảo vệ quá tải, quá áp, mất pha, giúp tăng tuổi thọ động cơ.
Ứng dụng đa dạng: Phù hợp với nhiều loại máy móc công nghiệp khác nhau, từ bơm, quạt đến máy CNC.
Các ngành công nghiệp thường sử dụng biến tần 3 pha
Biến tần 3 pha được ứng dụng rộng rãi trong nhiều ngành công nghiệp như:
Sản xuất chế tạo: Dùng để điều khiển động cơ máy móc như máy CNC, máy tiện, máy đột dập.
Xử lý nước: Ứng dụng trong hệ thống bơm nước, xử lý nước thải giúp điều chỉnh lưu lượng và áp suất chính xác.
Điện lạnh và điều hòa không khí: Điều khiển quạt và máy nén khí, giúp tiết kiệm điện và tăng hiệu quả làm mát.
Dây chuyền băng tải: Giúp điều chỉnh tốc độ vận chuyển hàng hóa phù hợp với từng giai đoạn sản xuất.
Ngành giấy, dệt may và hóa chất: Điều khiển các động cơ kéo, quay, đảm bảo quy trình sản xuất ổn định.
Ví dụ thực tế về ứng dụng biến tần 3 pha
Máy bơm: Biến tần giúp điều chỉnh tốc độ bơm nước linh hoạt theo nhu cầu, giảm hao phí điện năng.
Quạt công nghiệp: Tăng hoặc giảm tốc độ quạt giúp kiểm soát luồng không khí hiệu quả, giảm tiếng ồn và tiết kiệm năng lượng.
Máy nén khí: Giúp điều chỉnh công suất máy nén phù hợp với áp suất yêu cầu, tránh lãng phí điện năng khi không tải.
Băng tải: Kiểm soát tốc độ di chuyển, bảo đảm an toàn và đồng bộ trong dây chuyền sản xuất.
Máy CNC: Tăng độ chính xác trong điều khiển tốc độ động cơ, nâng cao chất lượng sản phẩm và tuổi thọ thiết bị.
Lợi ích mang lại trong tiết kiệm điện năng và kiểm soát tốc độ động cơ
Việc sử dụng biến tần 3 pha trong công nghiệp không chỉ giúp tăng hiệu quả vận hành mà còn mang lại nhiều lợi ích thiết thực:
Tiết kiệm điện năng: Biến tần điều chỉnh tốc độ động cơ phù hợp với yêu cầu thực tế, tránh hao phí điện năng do chạy quá tải hoặc chạy không tải.
Gia tăng tuổi thọ thiết bị: Giảm số lần khởi động/dừng đột ngột, hạn chế hiện tượng sốc điện và mài mòn cơ học.
Kiểm soát chính xác: Cho phép điều chỉnh tốc độ và mô-men xoắn động cơ theo từng giai đoạn công việc, nâng cao chất lượng sản phẩm.
Giảm chi phí bảo trì: Hệ thống vận hành ổn định, giảm hư hỏng và chi phí sửa chữa.
Trước khi thực hiện đấu nối biến tần 3 pha, cần lưu ý các điểm sau để đảm bảo an toàn và vận hành đúng kỹ thuật:
Ngắt nguồn điện: Luôn ngắt hoàn toàn nguồn điện trước khi bắt đầu thao tác lắp đặt.
Kiểm tra điện áp: Đảm bảo điện áp đầu vào phù hợp với thông số kỹ thuật của biến tần (thường là 380V 3 pha).
Đọc kỹ hướng dẫn của nhà sản xuất: Mỗi hãng biến tần có thể có sơ đồ đấu nối và cài đặt khác nhau.
Trang bị bảo hộ đầy đủ: Sử dụng găng tay cách điện, dụng cụ chuyên dụng và kiểm tra tiếp đất an toàn.
Bước 1: Ngắt toàn bộ nguồn điện: Ngắt điện từ hệ thống để đảm bảo an toàn trước khi đấu nối.
Bước 2: Đấu dây nguồn cấp vào biến tần: Lấy nguồn 3 pha từ đầu ra AC của UPS (chân L1, L2, L3, N nếu có). Đấu vào các cổng đầu vào của biến tần (Input) theo sơ đồ hướng dẫn của biến tần (thường là R, S, T hoặc L1, L2, L3).
Bước 3: Đấu đầu ra từ biến tần đến tải: Đầu ra của biến tần (U, V, W) đấu đến động cơ 3 pha hoặc thiết bị tải cần điều khiển. Kiểm tra chiều quay của motor, nếu ngược → đảo 2 trong 3 dây pha.
Bước 4: Cài đặt biến tần:
Khởi động biến tần, thiết lập thông số:
Tần số đầu ra (Hz)
Dòng định mức motor
Thời gian tăng/giảm tốc
Chế độ điều khiển (V/F, vector,...)
Nhiều biến tần cho phép kết nối màn hình điều khiển hoặc giao tiếp Modbus để lập trình.
Bước 5: Kiểm tra & vận hành thử
Bật nguồn trở lại → thử vận hành tải qua biến tần.
Theo dõi dòng điện, nhiệt độ, tốc độ khởi động.
Đảm bảo không có hiện tượng bất thường.
Dưới đây là sơ đồ đấu nối cơ bản cho biến tần 3 pha:
Hình 2: Sơ đồ minh họa đầu nối biến tần 3 pha
| Lỗi phổ biến | Nguyên nhân | Cách khắc phục |
| Biến tần không hoạt động | Không có nguồn điện, sai điện áp | Kiểm tra dây nguồn, điện áp, cầu dao bảo vệ |
| Động cơ quay ngược chiều | Đấu sai thứ tự pha U-V-W | Đổi vị trí hai dây pha bất kỳ ở đầu ra |
| Màn hình báo lỗi quá dòng, quá tải | Động cơ quá tải, hoặc cài sai thông số | Kiểm tra tải động cơ và thông số cấu hình |
| Biến tần bị nhiễu tín hiệu điều khiển | Dây tín hiệu đi chung với dây nguồn | Đi lại dây tín hiệu riêng, dùng cáp chống nhiễu |
| Bị lỗi khi kết nối điều khiển ngoài | Sai sơ đồ kết nối hoặc chưa kích hoạt chế độ điều khiển | Kiểm tra lại sơ đồ, bật chế độ điều khiển ngoài |
Việc lắp đặt biến tần 3 pha đòi hỏi phải tuân thủ nghiêm ngặt các tiêu chuẩn đấu nối biến tần nhằm đảm bảo an toàn, ổn định và kéo dài tuổi thọ thiết bị. Dưới đây là những yêu cầu kỹ thuật quan trọng mà bạn cần lưu ý:
Cầu dao, aptomat phù hợp: Nên sử dụng aptomat 3 pha có dòng cắt đủ lớn và chức năng bảo vệ ngắn mạch. Lựa chọn theo dòng định mức của biến tần.
Rơ le nhiệt: Đặt rơ le bảo vệ quá tải giữa biến tần và động cơ để tránh sự cố khi động cơ vận hành quá công suất.
Ngắt mạch nhanh: Hệ thống điện phải có khả năng ngắt mạch ngay khi xảy ra sự cố để bảo vệ người dùng và thiết bị.
Lắp đặt tiếp địa (grounding): Đảm bảo biến tần được nối đất đúng kỹ thuật để chống sốc điện và triệt tiêu nhiễu cao tần.
Dùng dây tín hiệu chống nhiễu (shielded cable): Đặc biệt quan trọng khi đấu nối PLC, cảm biến hoặc bảng điều khiển từ xa.
Bố trí biến tần xa nguồn gây nhiễu: Tránh lắp biến tần gần máy hàn, động cơ công suất lớn hoặc thiết bị phát xung.
Dây điện đủ tiết diện: Phải tính toán tiết diện dây dẫn phù hợp với dòng tải của biến tần, tránh hiện tượng nóng dây hoặc sụt áp.
Chống cháy và cách điện tốt: Ưu tiên dùng cáp điện chuyên dụng chịu nhiệt, chịu dầu, chống cháy lan cho môi trường công nghiệp.
Thiết bị bảo vệ bổ sung: Có thể lắp thêm thiết bị lọc nhiễu (EMI filter) hoặc bộ chống sét lan truyền để bảo vệ trong môi trường điện áp không ổn định.
Sau khi hoàn tất việc đấu nối và đưa vào vận hành, việc bảo trì biến tần 3 pha định kỳ và kiểm tra biến tần 3 pha thường xuyên là cực kỳ quan trọng để đảm bảo hệ thống hoạt động bền bỉ, ổn định và an toàn. Dưới đây là hướng dẫn chi tiết:
Kiểm tra siết chặt đầu nối: Đảm bảo tất cả các đầu nối dây nguồn, dây động cơ và dây tín hiệu không bị lỏng hoặc oxy hóa.
Xem xét hiện tượng quá nhiệt: Quan sát các điểm tiếp xúc, đầu cos có bị nóng bất thường hay không.
Đánh giá cách bố trí dây dẫn: Đảm bảo dây điện không bị đứt, chập hoặc đi quá gần nguồn gây nhiễu.
Khởi động thử có tải và không tải: Theo dõi tiếng ồn, rung động và chiều quay của động cơ.
Giám sát thông số trên màn hình biến tần: Kiểm tra điện áp đầu vào, dòng ra, tần số, nhiệt độ và mã lỗi nếu có.
Theo dõi dòng điện hoạt động: Đảm bảo dòng điện không vượt quá dòng định mức đã cài đặt trong biến tần.
Việc bảo trì biến tần nên được thực hiện theo chu kỳ nhất định (ví dụ: 3–6 tháng/lần), bao gồm:
| Hạng mục | Nội dung kiểm tra / bảo dưỡng |
| Làm sạch biến tần | Dùng khí nén thổi bụi bên trong, kiểm tra quạt làm mát |
| Kiểm tra tụ điện | Đo giá trị tụ, thay mới nếu phát hiện chai hoặc sai giá trị |
| Cập nhật phần mềm (nếu có) |
Đảm bảo biến tần chạy đúng phiên bản điều khiển |
| Kiểm tra relay và mạch điều khiển | Đảm bảo mạch phản hồi hoạt động chính xác và không bị oxi hóa |
| Kiểm tra hệ thống làm mát | Quạt, khe tản nhiệt, nhiệt độ môi trường phải được kiểm soát tốt |
Lưu ý khi bảo trì biến tần 3 pha
Luôn ngắt nguồn điện trước khi mở nắp biến tần.
Sử dụng thiết bị bảo hộ điện đúng chuẩn.
Ghi chú lịch sử vận hành và bảo trì để thuận tiện theo dõi.
Không nên tự ý sửa chữa phần điều khiển nếu không có chuyên môn.
Kết luận: Biến tần 3 pha là thiết bị quan trọng giúp điều khiển tốc độ và hiệu suất động cơ một cách linh hoạt, tiết kiệm điện năng và nâng cao tuổi thọ máy móc. Việc đấu nối biến tần 3 pha đúng chuẩn kỹ thuật không chỉ đảm bảo an toàn mà còn giúp hệ thống hoạt động ổn định, tránh các sự cố không mong muốn. Hy vọng qua bài viết, bạn đã nắm được kiến thức cơ bản về biến tần 3 pha cũng như quy trình đấu nối chính xác. Nếu bạn cần tư vấn thêm hoặc hỗ trợ kỹ thuật, đừng ngần ngại liên hệ để được hỗ trợ nhanh chóng và chuyên nghiệp nhất.
Câu 1. Biến tần 3 pha là gì?
Biến tần 3 pha là thiết bị điện tử có chức năng thay đổi tần số và điện áp của dòng điện 3 pha cấp cho động cơ, giúp điều chỉnh tốc độ và mô-men xoắn của động cơ theo yêu cầu. Biến tần 3 pha thường được sử dụng trong các hệ thống công nghiệp, nhà máy, thang máy, máy bơm, quạt công suất lớn,...
Câu 2. Cấu tạo biến tần 3 pha gồm những bộ phận nào?
Cấu tạo biến tần 3 pha cơ bản gồm 4 phần chính:
Bộ chỉnh lưu (Rectifier): Chuyển dòng điện xoay chiều (AC) thành một chiều (DC).
Bộ lọc (Filter): Làm phẳng điện áp DC trước khi đưa vào bộ nghịch lưu.
Bộ nghịch lưu (Inverter): Chuyển điện áp DC thành AC với tần số và điện áp có thể thay đổi.
Bộ điều khiển (Controller): Điều khiển quá trình hoạt động của biến tần, nhận tín hiệu từ người dùng hoặc cảm biến.
Câu 3. Biến tần 1 pha 220V ra 3 pha 220V là gì?
Là loại biến tần sử dụng nguồn điện 1 pha 220V để tạo ra dòng điện 3 pha 220V, giúp chạy động cơ 3 pha tại nơi chỉ có điện dân dụng.
Câu 4. Biến tần 1 pha ra 3 pha có thay thế được điện 3 pha không?
Không hoàn toàn. Nó chỉ phù hợp cho động cơ nhỏ, công suất thấp. Với tải lớn, cần dùng nguồn điện 3 pha thực thụ để đảm bảo ổn định.
Câu 5. Biến tần 3 pha 380V dùng để làm gì?
Dùng để điều khiển các thiết bị như động cơ bơm, quạt công nghiệp, thang máy, máy ép, máy tiện, máy CNC... nhằm tiết kiệm điện năng, khởi động mềm và bảo vệ thiết bị.
