Biến tần INVT GD200A là một trong những dòng biến tần được sử dụng rộng rãi nhất hiện nay trong công nghiệp nhờ tính năng ổn định, dễ vận hành và giá thành hợp lý. Tuy nhiên, nhiều kỹ thuật viên và doanh nghiệp vẫn gặp khó khăn trong việc cài đặt biến tần INVT GD200A để đạt hiệu quả tối ưu. Việc thiết lập sai thông số có thể dẫn đến lỗi vận hành, giảm tuổi thọ thiết bị hoặc gây hư hỏng động cơ. Trong bài viết này, Bảo An sẽ chia sẻ hướng dẫn cài đặt biến tần GD200A chi tiết từng bước, từ đấu dây, cài đặt thông số cơ bản, đến các ứng dụng thực tế. Ngoài ra, chúng tôi cũng phân tích các lỗi thường gặp và cách khắc phục, giúp bạn dễ dàng làm chủ thiết bị này.
Biến tần INVT GD200A thuộc dòng biến tần đa năng, có thể sử dụng cho nhiều loại động cơ công nghiệp.
Đặc điểm nổi bật:
Dải công suất: 0.75kW – 400kW.
Hỗ trợ nhiều chế độ điều khiển: V/F, Sensorless Vector Control.
Tích hợp chức năng bảo vệ toàn diện: quá dòng, quá áp, quá nhiệt.
Giao diện bàn phím thân thiện, dễ thao tác.
Tương thích với nhiều chuẩn truyền thông (RS485/Modbus).
Ứng dụng điển hình:
Hệ thống bơm nước (bơm tưới, bơm công nghiệp).
Quạt gió, quạt hút bụi, hệ thống HVAC.
Băng tải sản xuất, máy trộn nguyên liệu.
Máy nén khí, máy cắt, máy nghiền.
Việc cài đặt biến tần INVT GD200A chuẩn xác mang lại nhiều lợi ích:
Đảm bảo hiệu suất động cơ: chạy đúng tốc độ, mô-men xoắn ổn định.
Kéo dài tuổi thọ thiết bị: hạn chế tình trạng quá tải, hư hỏng.
Tiết kiệm điện năng: điều chỉnh tần số phù hợp, giảm chi phí vận hành.
Đảm bảo an toàn: ngăn ngừa các lỗi điện gây cháy nổ hoặc gián đoạn sản xuất.
Nếu cài đặt sai, bạn có thể gặp các vấn đề như: động cơ không khởi động, chạy sai chiều, quá dòng, hoặc biến tần báo lỗi liên tục.
Trước khi bắt đầu, kỹ thuật viên cần:
Đảm bảo biến tần GD200A còn nguyên vẹn, không nứt vỡ.
Kiểm tra model, công suất biến tần có phù hợp với động cơ.
Đồng hồ đo điện, tua vít, kìm điện.
Dây cáp chuẩn theo công suất động cơ.
Sơ đồ đấu dây của nhà sản xuất.
Trên nhãn động cơ, bạn cần ghi lại:
Công suất (kW/HP).
Điện áp định mức (V).
Dòng định mức (A).
Tốc độ vòng quay (RPM).
Tần số định mức (Hz).
Những thông số này sẽ được nhập vào khi cài đặt biến tần INVT 200A.

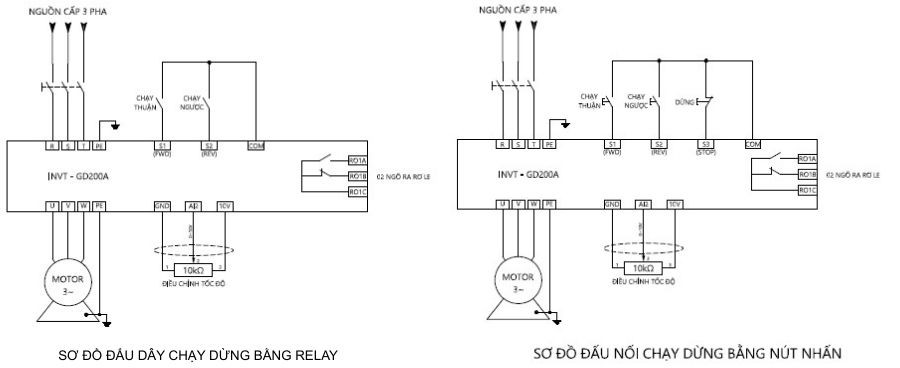

Sơ đồ đấu dây cơ bản của GD200A:
Nguồn cấp vào: R, S, T (điện 3 pha) hoặc L, N (điện 1 pha).
Đầu ra động cơ: U, V, W nối trực tiếp với động cơ.
Tiếp địa: E (đảm bảo nối đất an toàn).
Ngõ điều khiển:
X1, X2: chân điều khiển RUN/STOP.
AI1: ngõ vào analog (0–10V, 4–20mA).
AO1: ngõ ra giám sát.
RS485: truyền thông Modbus.
Lưu ý: luôn ngắt nguồn trước khi thao tác đấu dây.
Đây là phần quan trọng trong cách cài đặt biến tần INVT GD200A.
Các thông số cơ bản cần thiết lập:
P0.00 - Chọn nguồn điều khiển (0 = bàn phím, 1 = ngoài, 2 = truyền thông).
P0.01 - Chọn nguồn tần số (0 = bàn phím, 1 = AI, 2 = RS485).
P0.02 - Tần số tối đa (thường 50Hz hoặc 60Hz).
P0.03 - Tần số định mức động cơ.
P0.04 - Điện áp định mức động cơ.
P0.05 - Dòng định mức động cơ.
P0.06 - Tốc độ động cơ (RPM).
P0.09 - Thời gian tăng tốc (giây).
P0.10 - Thời gian giảm tốc (giây).
Ví dụ: Động cơ 3 pha 380V – 2.2kW – 50Hz – 1450 vòng/phút
P0.03 = 50
P0.04 = 380
P0.05 = 5.0A
P0.06 = 1450
(1) Ứng dụng bơm nước
Sử dụng chế độ PID để ổn định áp suất.
Cài đặt P7.00–P7.15 để điều chỉnh chế độ PID.
Đặt tần số khởi động khoảng 20Hz để tránh va đập thủy lực.
(2) Ứng dụng quạt gió
Thời gian tăng/giảm tốc nên >10 giây để tránh rung lắc.
Giới hạn dòng để bảo vệ cánh quạt.
(3) Ứng dụng băng tải
Sử dụng chế độ điều khiển vector (Sensorless Vector Control).
Thiết lập mô-men xoắn để khởi động êm, tránh giật.
OC (Over Current) - Quá dòng: động cơ quá tải, kiểm tra dây động cơ và thông số P0.05.
OV (Over Voltage) - Quá áp: nguồn điện không ổn định, thêm điện trở xả.
OH (Over Heat) - Quá nhiệt: vệ sinh quạt, đảm bảo thông gió.
LU (Low Voltage) - Sụt áp: nguồn điện yếu, kiểm tra ổn áp.
Er.01/Er.02 - Sai tham số: reset về mặc định và cài đặt lại.
Không thay đổi thông số khi biến tần đang chạy.
Đặt biến tần nơi khô ráo, thoáng mát, nhiệt độ <40°C.
Định kỳ vệ sinh bụi bẩn, kiểm tra quạt làm mát.
Luôn lưu lại cấu hình sau khi cài đặt để khôi phục khi cần.
Kết luận: Việc cài đặt biến tần INVT GD200A đúng cách sẽ giúp động cơ hoạt động ổn định, tiết kiệm điện năng và kéo dài tuổi thọ máy móc. Hy vọng với hướng dẫn cài đặt biến tần GD200A chi tiết trên, bạn có thể dễ dàng áp dụng cho thực tế sản xuất.
Cách cài đặt biến tần INVT GD200A không quá phức tạp, chỉ cần thực hiện đúng các bước: đấu dây theo sơ đồ chuẩn, nhập thông số động cơ (điện áp, dòng, tần số), sau đó chạy thử và tinh chỉnh.
Trong quá trình cài đặt, bạn cần chú ý các thông số chính:
P0.03: tần số định mức của động cơ.
P0.04: điện áp định mức.
P0.05: dòng định mức.
P0.09 - P0.10: thời gian tăng/giảm tốc.
Đây là các giá trị cơ bản đảm bảo biến tần GD200A vận hành ổn định.
Bạn chỉ cần biến tần, động cơ, đồng hồ đo điện và dây dẫn phù hợp. Với các ứng dụng phức tạp (bơm, quạt, băng tải), nên có thêm phần mềm hoặc màn hình cài đặt mở rộng để tinh chỉnh chính xác.
