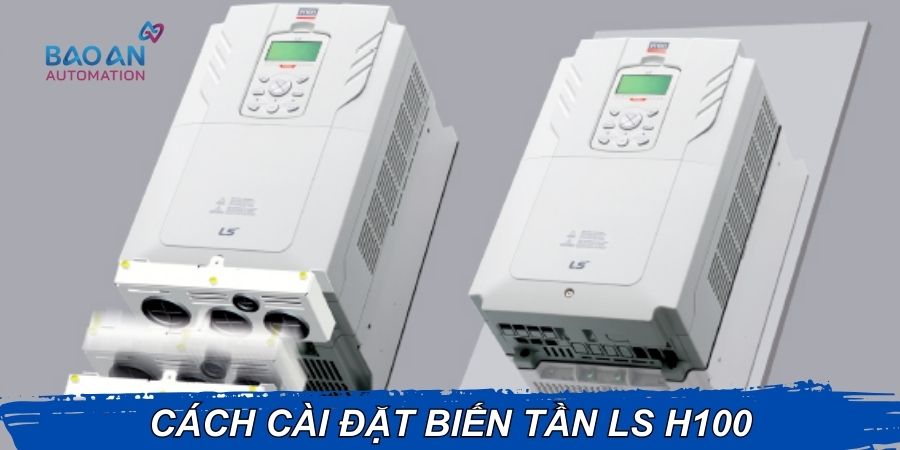

Trong các hệ thống bơm, quạt, HVAC hay các ứng dụng cơ điện khác, biến tần đóng vai trò quan trọng giúp điều khiển tốc độ động cơ, tiết kiệm năng lượng và bảo vệ thiết bị. Một trong những dòng biến tần phổ biến hiện nay là LS H100. Vậy, làm thế nào để cài đặt biến tần LS H100 đúng cách, đảm bảo an toàn và hiệu quả? Bài viết dưới đây, chuyên gia kỹ thuật của Bảo An sẽ hướng dẫn chi tiết từ A-Z.
Biến tần LS H100 thuộc dòng biến tần chuyên dụng cho các hệ thống điều khiển tải bơm - quạt. Một số đặc điểm nổi bật:
Thiết kế tối ưu cho ứng dụng tiết kiệm điện năng, đặc biệt trong HVAC.
Dải ông suất rộng: từ 0,75kW đến hàng trăm kW, phù hợp cho cả quy mô nhỏ và lớn.
Chức năng PID thông minh, giúp kiểm soát áp suất, lưu lượng tự động.
Khả năng kết nối truyền thông Modbus RTU/RS485, dễ dàng tích hợp với hệ thống SCADA, BMS.
Tích hợp nhiều chế độ bảo vệ: quá dòng, quá áp, thấp áp, quá nhiệt…
Giao diện thân thiện, màn hình LED dễ cài đặt và theo dõi thông số.
Với những tính năng này, LS H100 trở thành lựa chọn lý tưởng cho: tòa nhà cao tầng, hệ thống cấp nước đô thị, nhà máy sản xuất, khu công nghiệp.
Tối ưu hiệu suất động cơ: Cài đặt đúng tham số giúp động cơ hoạt động ổn định, không bị non tải hoặc quá tải.
Đảm bảo an toàn hệ thống: Tránh hiện tượng chập cháy, sụt áp, hoặc dừng máy đột ngột gây thiệt hại.
Tiết kiệm năng lượng: Giảm tới 30 – 50% điện năng tiêu thụ trong hệ thống bơm/quạt.
Tăng tuổi thọ thiết bị: Giảm số lần khởi động trực tiếp, hạn chế hư hỏng ổ trục và cuộn dây động cơ.
Kiểm tra động cơ: Công suất (kW), dòng điện định mức (A), điện áp (V), tần số định mức (Hz).
Xác định ứng dụng: Bơm nước, quạt gió, hệ HVAC hay tải cơ khí.
Chuẩn bị tài liệu & dụng cụ:
Sổ tay hướng dẫn LS H100.
Sơ đồ đấu nối nguồn và động cơ.
Đồng hồ đo điện áp, dòng điện.
Thiết bị bảo hộ (găng tay cách điện, kính bảo hộ).
Nguồn cấp: đấu dây 3 pha vào cổng R, S, T.
Động cơ: đấu dây vào U, V, W.
Nối đất: bắt buộc thực hiện để tránh rò điện, tăng độ an toàn.
Ngõ vào điều khiển: tùy chọn kết nối tín hiệu analog (0–10V, 4–20mA) hoặc digital theo yêu cầu ứng dụng.
Một số tham số quan trọng:
H30: Công suất định mức động cơ (kW).
H31: Điện áp định mức động cơ (V).
H32: Dòng định mức động cơ (A).
H33: Tần số định mức (thường 50Hz ở Việt Nam).
C00: Chọn chế độ điều khiển (0 = V/F, 1 = Vector Control).
Ứng dụng bơm nước:
Bật chế độ PID tự động.
Cài đặt áp suất mong muốn (ví dụ 2.5 bar).
Thiết lập giới hạn tần số tối thiểu – tối đa.
Ứng dụng quạt gió:
Điều chỉnh tốc độ quạt theo tín hiệu tải (nhiệt độ, áp suất).
Giảm tốc dần để tránh sốc tải.
Ứng dụng HVAC:
Kích hoạt chế độ tiết kiệm năng lượng.
Hạn chế dòng khởi động để bảo vệ hệ thống điện.
Khởi động máy ở chế độ không tải để kiểm tra dòng và áp.
Cho chạy tải dần dần, quan sát màn hình hiển thị tần số.
Đo kiểm dòng tải, so sánh với dòng định mức của động cơ.
Nếu có sai lệch, điều chỉnh lại tham số cho phù hợp.
OC – Over Current (quá dòng): Nguyên nhân do khởi động tải nặng → Giảm tốc độ khởi động hoặc kiểm tra tải.
OV – Over Voltage (quá áp): Do hồi tiếp năng lượng từ tải → Kiểm tra điện áp nguồn, thêm điện trở hãm.
UV – Under Voltage (sụt áp): Do nguồn yếu → Kiểm tra ổn định điện áp đầu vào.
OH – Over Heat (quá nhiệt): Do quạt giải nhiệt hỏng hoặc môi trường quá nóng → Vệ sinh, thay quạt.
Động cơ không chạy: Kiểm tra lại sơ đồ đấu nối, tham số tần số tối thiểu (F01).
Kiểm tra định kỳ: ít nhất 6 tháng/lần cho hệ thống lớn.
Bảo dưỡng quạt gió làm mát: vệ sinh bụi, thay khi hỏng.
Môi trường lắp đặt: nhiệt độ < 40°C, độ ẩm < 90%, tránh ánh nắng trực tiếp.
Cập nhật thông số: lưu lại thông số cài đặt quan trọng để khôi phục nhanh khi sự cố.
Kết luận: Việc cài đặt biến tần LS H100 không chỉ đơn giản là đấu nối nguồn và động cơ, mà cần hiểu rõ tham số, ứng dụng thực tế và các tính năng bảo vệ. Cài đặt đúng chuẩn sẽ giúp hệ thống vận hành an toàn, tiết kiệm năng lượng và hạn chế rủi ro. Nếu bạn đang tìm kiếm một đối tác tin cậy, hãy để Bảo An đồng hành cùng bạn trong mọi dự án tự động hóa.
Biến tần LS H100 được thiết kế tối ưu cho hệ thống bơm, quạt, HVAC trong tòa nhà, nhà máy, hệ thống cấp thoát nước. Ngoài ra, dòng này cũng có thể dùng cho tải cơ khí nhẹ.
Bạn cần chuẩn bị: thông số động cơ (công suất, điện áp, dòng định mức, tần số), sơ đồ đấu nối, dụng cụ đo điện và tài liệu hướng dẫn đi kèm biến tần.
Khuyến nghị bảo trì định kỳ 6 - 12 tháng/lần, tùy theo môi trường làm việc và mức độ tải. Nên vệ sinh quạt gió, kiểm tra board mạch và cập nhật tham số.
Nguyên nhân thường do tải nặng hoặc thời gian gia tốc quá ngắn. Bạn có thể: Giảm tốc độ khởi động (tăng thời gian Acceleration); Kiểm tra tải và đường dây điện.
