Công tơ điện là thiết bị quan trọng giúp đo lường và quản lý điện năng tiêu thụ, giúp hộ gia đình và doanh nghiệp kiểm soát chi phí hiệu quả. Tuy nhiên, giữa nhiều lựa chọn như công tơ điện cơ, công tơ điện tử hay smart meter, làm sao để chọn đúng loại phù hợp? Bài viết này, Bảo An sẽ giúp bạn hiểu rõ từng loại công tơ điện, ưu nhược điểm và các tiêu chí quan trọng khi mua, đảm bảo hệ thống điện vận hànNormalh ổn định, tiết kiệm và hiệu quả nhất.

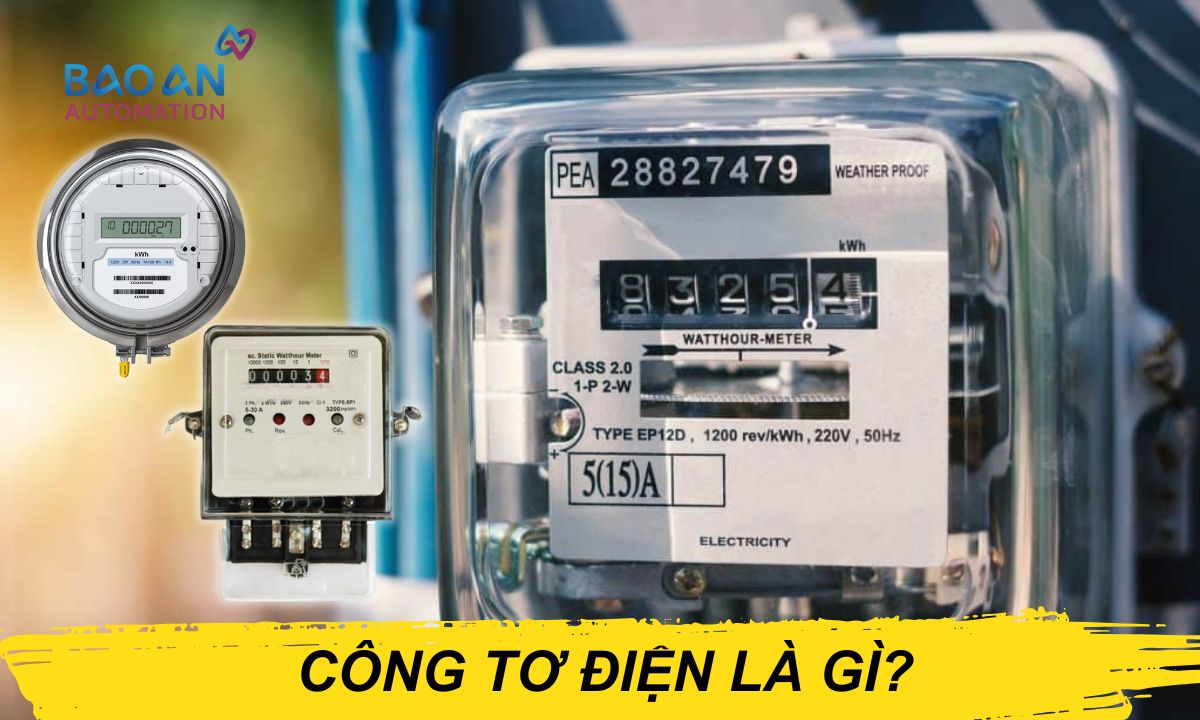

Hình 1: Công tơ điện là gì?
Công tơ điện hay còn gọi là đồng hồ đo năng lượng điện hoặc Đồng hồ đo công suất, là thiết bị dùng để đo lường lượng điện năng tiêu thụ của hộ gia đình, doanh nghiệp hoặc các cơ sở sản xuất trong một khoảng thời gian nhất định. Dữ liệu từ công tơ điện giúp tính toán lượng điện tiêu thụ, từ đó xác định chi phí điện phải trả hàng tháng.
Công tơ điện đóng vai trò quan trọng trong hệ thống cung cấp và quản lý điện năng với các chức năng chính như:
Đo lường điện năng tiêu thụ: Ghi nhận chính xác lượng điện sử dụng, giúp người dùng kiểm soát mức tiêu thụ điện hiệu quả.
Tính toán chi phí điện năng: Dữ liệu từ công tơ được sử dụng để lập hóa đơn tiền điện theo mức giá do nhà cung cấp điện quy định.
Giám sát và tối ưu hóa năng lượng: Đối với doanh nghiệp, công tơ điện có thể giúp phân tích xu hướng tiêu thụ điện, hỗ trợ điều chỉnh kế hoạch sử dụng điện nhằm tiết kiệm chi phí.
Hỗ trợ quản lý hợp đồng điện: Giúp nhà cung cấp điện kiểm soát việc cung cấp điện cho từng khách hàng, phát hiện sự cố bất thường và xử lý kịp thời.

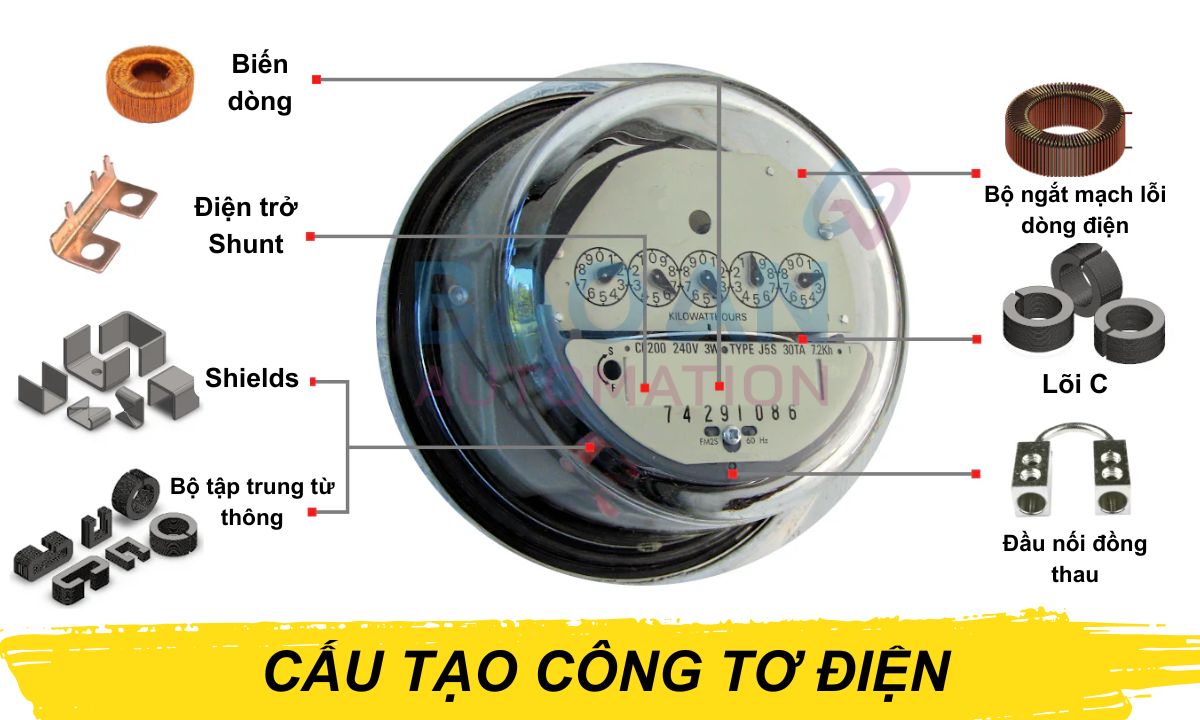

Hình 2: Cấu tạo công tơ điện
Công tơ điện được chia thành hai loại chính: công tơ điện cơ và công tơ điện tử. Nên cấu tạo và nguyên lý hoạt động của từng loại công tơ điện sẽ có đôi chút khác biệt.
Cấu tạo:
Nguyên lý hoạt động: Khi điện đi qua CT/PT, các cuộn dây tạo ra từ trường, làm cho đĩa quay. Tốc độ quay tỷ lệ thuận với điện năng tiêu thụ; thông qua cơ cấu truyền động, số vòng quay được chuyển thành chỉ số điện năng tiêu thụ hiển thị trên đồng hồ.
Cấu tạo:
Nguyên lý hoạt động: Các cảm biến thu tín hiệu điện được chuyển đổi thành dữ liệu số qua ADC. Vi điều khiển tính toán điện năng tiêu thụ theo công thức đo lường (thường dựa trên định luật điện cơ bản) và hiển thị kết quả. Hệ thống này cho độ chính xác cao và hỗ trợ giám sát từ xa.
| Thông số | Ký hiệu/Đơn vị | Ý nghĩa |
| Chỉ số đo điện năng tiêu thụ | kWh (Kilowatt giờ) | Tổng số điện năng tiêu thụ của thiết bị điện theo thời gian. |
| Điện áp định mức | V (Volt) | Điện áp hoạt động ổn định, thường là 220V (1 pha) hoặc 3x220/380V (3 pha). |
| Dòng điện định mức | A (Ampere) | Khoảng dòng điện công tơ có thể đo, ví dụ: 5(20)A (5A tối thiểu, 20A tối đa). |
| Tần số | Hz (Hertz) | Tần số lưới điện quốc gia, thường là 50Hz hoặc 60Hz. |
| Hệ số nhân | imp/kWh hoặc rev/kWh | Số xung hoặc số vòng quay của đĩa nhôm để đo 1 kWh điện năng tiêu thụ. |
| Cấp chính xác | Class (1.0, 2.0) | Độ chính xác của công tơ, ví dụ Class 1.0 có sai số ±1%, Class 2.0 có sai số ±2%. |
| Công suất tiêu thụ nội bộ | W hoặc VA | Điện năng công tơ tiêu thụ trong quá trình hoạt động. |
| Số sê-ri | Serial Number | Mã số duy nhất để nhận diện công tơ, dùng để quản lý và kiểm định. |
Công tơ điện có nhiều loại khác nhau, được phân chia dựa trên công nghệ đo lường và tính năng. Hiểu rõ từng loại sẽ giúp bạn lựa chọn thiết bị phù hợp với nhu cầu sử dụng của hộ gia đình hoặc doanh nghiệp.

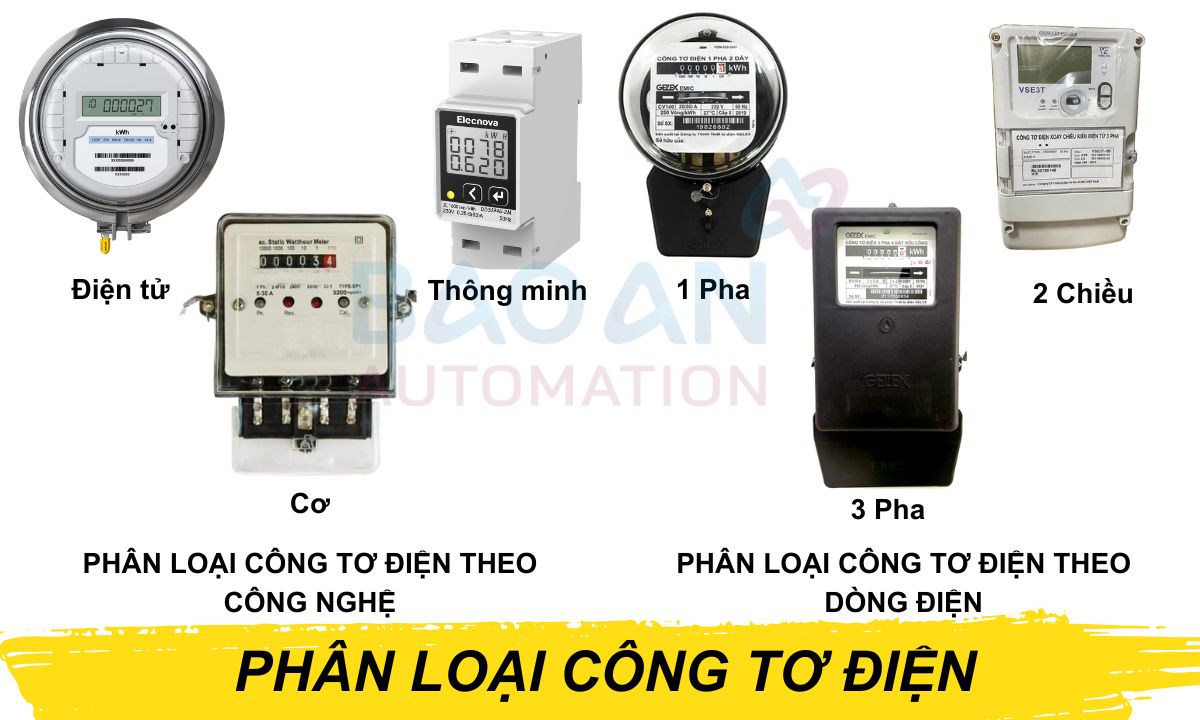

Hình 3: Phân loại công tơ điện
Công tơ điện đo gián tiếp: là dòng công tơ được thiết kế để đo lường điện năng tiêu thụ, với điện áp định mức 220V/380V và thông qua biến dòng 5A lắp bổ sung. Máy có số vòng quay đạt 450 vòng/kWh, giúp ghi nhận chính xác năng lượng dạng hữu công (kWh). Sản phẩm được đánh giá cao về độ tin cậy, là lựa chọn phổ biến trong các dự án điện công nghiệp, nhà xưởng và khu đô thị tiêu thụ điện năng lớn.
Công tơ điện đo trực tiếp: Thường áp dụng cho tải tối đa lên tới 100A. Công tơ điện đo trực tiếp có độ bền và độ chính xác cao hơn Công tơ điện đo gián tiếp.
| Loại Công Tơ Điện | Đặc điểm | Ứng dụng |
| Công tơ điện 1 pha | Đo lường điện năng tiêu thụ từ nguồn 1 pha (thường 110-220V); cấu trúc đơn giản, dễ lắp đặt. | Hộ gia đình, cửa hàng nhỏ. |
| Công tơ điện 3 pha | Đo lường điện năng tiêu thụ từ nguồn 3 pha (220V/380V); thiết kế phức tạp hơn, phù hợp với tải lớn. | Nhà máy, công ty, xưởng sản xuất... khu công nghiệp |
| Công tơ điện 2 chiều | Có khả năng đo lường điện năng tiêu thụ và cả điện năng được cấp lại (điện phát); hỗ trợ giao tiếp 2 chiều. | Hệ thống điện mặt trời, điện gió, năng lượng tái tạo. |
Việc lựa chọn công tơ điện phù hợp giúp đo lường chính xác lượng điện tiêu thụ, tối ưu hóa chi phí và đảm bảo an toàn sử dụng. Dưới đây là hướng dẫn chọn mua công tơ điện phù hợp cho hộ gia đình và doanh nghiệp.
Hình 4: Hướng dẫn chọn mua công tơ điện
Khi lựa chọn công tơ điện cho hộ gia đình, ban cần lưu ý những tiêu chó lựa chọn sau. Loại công tơ điện thường được sử dụng trong gia đình là công tơ điện 1 pha, cớ thể là công tơ điện cơ hoặc công tơ điện điện tử. Loại công tơ điện cơ sẽ có giá rẻ, hoạt động ổn định tuy nhiên độ chính các không cao. Loại công tơ điện tử sẽ hiện địa hơn, có màn hình hiển thị là LCD/LED, đo chính xác điện năng theo thời gian. Về tính năng, nếu cần theo dõi chi tiết mức tiêu thụ điện, nên chọn công tơ điện tử có khả năng hiển thị số điện theo từng khung giờ. Nếu lựa chọn bạn có thể lựa chọn sản phẩm từ các nhà sản xuất uy tín như Điện lực Việt Nam (EVN), EMIC, GELEX… đã được chứng nhận đạt tiêu chuẩn đo lường của Bộ Công Thương để đảm bảo chất lượng.
Gợi ý lựa chọn:
Công tơ điện 1 pha: Phù hợp với hộ gia đình có nhu cầu đơn giản.
Công tơ điện tử 1 pha: Phù hợp với gia đình muốn kiểm soát điện năng chính xác hơn.
Đối với công tơ điện 3 pha (phổ biến trong doanh nghiệp, nhà xưởng, công trình). Phương thức đo tại doanh nghiệp có thể trực tiếp hoặc gián tiếp. Với phương thức trực tiếp dành cho doanh nghiệp có mức tiêu thị trung bình, phương thức gián tiếp qua biến dòng sẽ dành cho doanh nghiệp có công suất tiêu thụ lớn. Sử dụng công tơ điện 3 pha có khả năng kết nối Iot, SCADA giúp giám sát tiêu thụ điện từ xa. Tính năng hỗ trợ đo điện năng theo giờ cao điểm - thấp điểm, giúp tối ưu hóa chi phí vận hành. Nên chọn các thương hiệu có độ tin cậy cao như Schneider Electric, ABB, EMIC…
Gợi ý lựa chọn:
Công tơ điện 3 pha trực tiếp: Dành cho doanh nghiệp nhỏ hoặc vừa, có công suất dòng điện từ khoảng 60A trở xuống.
Công tơ điện 3 pha gián tiếp: Dành cho nhà máy, khu công nghiệp có công suất lớn.
Công tơ điện 2 chiều: Dành cho doanh nghiệp sử dụng năng lượng mặt trời, giúp đo đếm lượng điện bù trừ.
Công tơ điện đóng vai trò quan trọng trong việc đo lường và quản lý điện năng tiêu thụ. Để đảm bảo thiết bị hoạt động chính xác, bền bỉ và an toàn, quá trình lắp đặt và bảo trì cần được thực hiện đúng cách.
Hình 5: Cách lặp đặt và bảo trì công tơ điện
Lắp đặt công tơ điện đúng cách
Trước khi lắp đặt, cần lựa chọn vị trí phù hợp, đảm bảo khô ráo, thoáng mát và tránh tiếp xúc trực tiếp với mưa nắng. Điều này giúp hạn chế hư hỏng và đảm bảo độ chính xác của thiết bị trong quá trình sử dụng.
Trước khi tiến hành đấu nối, phải kiểm tra kỹ thông số kỹ thuật của công tơ để đảm bảo tương thích với hệ thống điện hiện có. Việc ngắt hoàn toàn nguồn điện trước khi lắp đặt là điều bắt buộc để đảm bảo an toàn.
Đối với công tơ điện một pha, hai cực vào sẽ được kết nối với nguồn điện từ lưới, trong khi hai cực ra nối với hệ thống điện trong nhà. Với công tơ ba pha, cần đấu nối đúng thứ tự pha (R, S, T) và dây trung tính (N) để thiết bị hoạt động chính xác. Sau khi đấu nối hoàn tất, công tơ cần được cố định chắc chắn để tránh rung lắc, ảnh hưởng đến kết quả đo lường. Cuối cùng, bật nguồn điện và kiểm tra hoạt động để đảm bảo công tơ ghi nhận chỉ số điện chính xác.
Bảo trì công tơ điện định kỳ
Sau khi lắp đặt, công tơ điện cần được kiểm tra định kỳ để duy trì hiệu suất và độ chính xác. Việc theo dõi chỉ số tiêu thụ điện giúp phát hiện kịp thời các sai lệch bất thường. Nếu phát hiện chỉ số không khớp với thực tế sử dụng, có thể công tơ đã gặp sự cố hoặc hệ thống điện có vấn đề.
Công tơ điện cơ cần được kiểm tra đĩa quay xem có hoạt động trơn tru hay không, tránh tình trạng kẹt bụi ảnh hưởng đến độ chính xác. Với công tơ điện tử hoặc công tơ thông minh, cần theo dõi màn hình hiển thị và các kết nối dữ liệu để đảm bảo thiết bị đo lường đúng.
Ngoài ra, công tơ điện cần được hiệu chuẩn theo đúng quy định. Hộ gia đình thường phải kiểm định công tơ sau mỗi 5 năm, trong khi doanh nghiệp có thể cần kiểm định thường xuyên hơn. Việc này giúp phát hiện sai số và đảm bảo thiết bị hoạt động chính xác trong thời gian dài.
Một yếu tố quan trọng khác là bảo vệ công tơ khỏi tác động từ môi trường. Thiết bị cần được đặt ở nơi có mái che, tránh tiếp xúc với nước mưa và ánh nắng trực tiếp. Với công tơ thông minh có kết nối mạng, cần kiểm tra hệ thống chống sét để đảm bảo an toàn khi thời tiết xấu. Nếu gặp sự cố như công tơ không hoạt động hoặc chỉ số điện tăng bất thường, người dùng nên kiểm tra nguồn điện, hệ thống dây dẫn hoặc liên hệ kỹ thuật viên để được hỗ trợ.
Lời khuyên khi lắp đặt và bảo trì công tơ điện
Tuân thủ an toàn điện khi lắp đặt và bảo trì, luôn ngắt nguồn trước khi thao tác.
Chọn nhà cung cấp uy tín để đảm bảo chất lượng công tơ điện.
Kiểm tra và bảo trì định kỳ để duy trì hiệu suất ổn định.
Liên hệ đơn vị chuyên môn ngay khi phát hiện bất thường trong hoạt động của công tơ.
Kết luận: Công tơ điện đóng vai trò quan trọng trong quản lý điện năng, giúp đo lường chính xác và tối ưu hóa chi phí. Hộ gia đình nên chọn công tơ điện đơn giản, dễ lắp đặt, trong khi doanh nghiệp có thể sử dụng công tơ thông minh để giám sát và quản lý hiệu quả hơn. Bên cạnh việc lựa chọn thiết bị phù hợp, lắp đặt và bảo trì đúng cách giúp đảm bảo độ chính xác, an toàn và tuổi thọ lâu dài. Để tránh sai số và tổn thất điện năng, người dùng nên kiểm tra, hiệu chuẩn định kỳ và chọn sản phẩm từ thương hiệu uy tín.
Công tơ điện 1 pha dùng cho hộ gia đình, cửa hàng nhỏ với nguồn điện 220V.
Công tơ điện 3 pha dùng cho nhà máy, doanh nghiệp – nơi có tải lớn và hệ thống điện 380V, giúp đo chính xác điện năng ở quy mô công nghiệp.
