Trong thế giới tự động hóa và điện tử công nghiệp, động cơ DC luôn giữ một vị trí quan trọng nhờ khả năng điều khiển tốc độ linh hoạt và mô-men xoắn cao. Không chỉ xuất hiện trong các thiết bị dân dụng như quạt, máy khoan, mà còn được ứng dụng rộng rãi trong robot, xe điện, và máy CNC. Vậy động cơ DC là gì, cấu tạo ra sao, hoạt động theo nguyên lý nào và làm thế nào để lựa chọn đúng loại cho từng ứng dụng? Bài viết dưới đây Bảo An sẽ giải đáp toàn bộ những thắc mắc đó một cách chi tiết và chính xác nhất.
Động cơ DC (DC motor) là loại động cơ điện hoạt động nhờ dòng điện một chiều (Direct Current – DC). Khi dòng điện DC đi qua cuộn dây trong động cơ, nó tạo ra từ trường và sinh ra mô-men xoắn, làm quay trục động cơ.
Động cơ DC nổi bật nhờ khả năng:
Điều khiển tốc độ dễ dàng
Khởi động mạnh
Dừng và đảo chiều nhanh

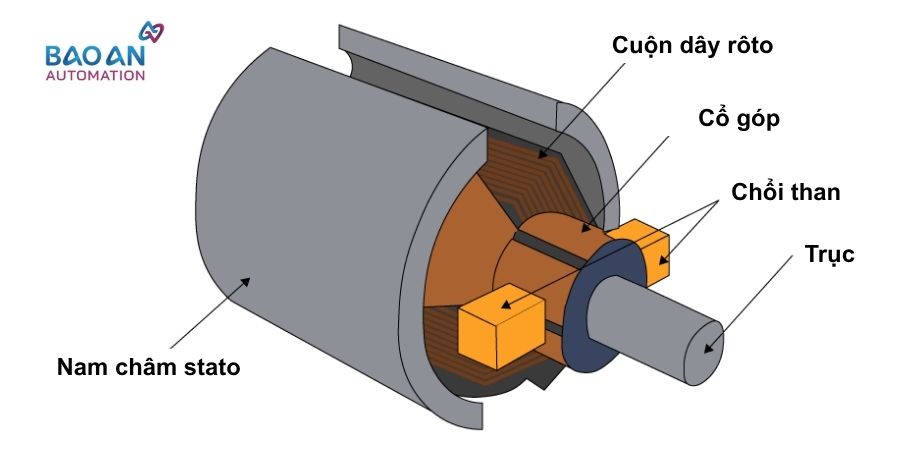

Một động cơ DC tiêu chuẩn thường bao gồm các bộ phận chính sau:
Stato (Phần cảm): Là phần đứng yên bao quanh rôto, tạo từ trường cần thiết cho quá trình quay. Có thể sử dụng nam châm vĩnh cửu hoặc cuộn dây điện từ để tạo từ trường.
Rôto (Phần ứng): Là phần quay được đặt bên trong stato, chứa cuộn dây quấn quanh lõi sắt. Khi có dòng điện chạy qua, rôto chịu tác động của lực điện từ và quay.
Cổ góp (Commutator): Là bộ phận chuyển mạch dòng điện trong cuộn dây, giúp duy trì chuyển động quay theo một chiều xác định.
Chổi than (Brush): Chổi than tiếp xúc với cổ góp để dẫn điện từ nguồn vào cuộn dây. Đây là bộ phận dễ hao mòn và cần bảo trì thường xuyên.
Trục và ổ bi: Truyền mô-men quay ra ngoài và giữ rôto hoạt động ổn định trong ổ trục.
Nguyên lý làm việc của động cơ DC dựa vào lực điện từ (Lorentz force). Khi dòng điện chạy qua cuộn dây trên rôto, nó sinh ra từ trường. Từ trường này tương tác với từ trường của stato, tạo lực đẩy lên cuộn dây, làm rôto quay.
Để duy trì mô-men quay liên tục, cổ góp có vai trò đảo chiều dòng điện trong cuộn dây mỗi nửa vòng quay, đảm bảo chiều lực điện từ luôn tạo ra mô-men quay theo một hướng.
Cấu tạo đơn giản, chi phí thấp
Dễ điều khiển bằng mạch điện cơ bản
Nhược điểm: Hao mòn chổi than, gây tiếng ồn
Không dùng chổi than → bền hơn, ít bảo trì
Hiệu suất cao, vận hành êm
Cần bộ điều khiển điện tử phức tạp hơn
Điều khiển theo từng bước góc quay cố định
Ứng dụng trong máy in 3D, thiết bị đo lường
Tích hợp bộ phản hồi (encoder)
Được dùng trong các hệ thống điều khiển chính xác như robot, máy CNC
| Ưu điểm | Nhược điểm |
| Dễ điều khiển tốc độ và mô-men | Chổi than dễ mòn (với loại brushed) |
| Tốc độ phản hồi nhanh, khởi động mạnh | Hiệu suất thấp hơn so với BLDC |
| Kích thước nhỏ gọn, dễ tích hợp | Cần nguồn DC ổn định và mạch điều khiển phù hợp |
Với khả năng điều khiển tốc độ mượt mà, lực khởi động lớn và cấu hình linh hoạt, động cơ DC được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp, dân dụng và tự động hóa hiện đại. Dưới đây là các ứng dụng tiêu biểu và phân tích kỹ thuật kèm theo:
Loại động cơ sử dụng: Chủ yếu là BLDC (Brushless DC Motor) do hiệu suất cao, hoạt động êm và bền.
Vai trò kỹ thuật:
Cung cấp mô-men xoắn lớn ngay từ khi khởi động, phù hợp với yêu cầu tăng tốc nhanh.
Hỗ trợ điều khiển điện tử chính xác (qua bộ điều khiển tốc độ ESC – Electronic Speed Controller).
Ưu điểm:
Hiệu suất đạt tới 85–90%, ít thất thoát nhiệt.
Ít bảo trì do không có chổi than.
Ví dụ thực tế: Động cơ hub BLDC gắn trực tiếp vào bánh xe của VinFast, Yadea, Honda EV.
Loại động cơ: Servo DC và Stepper Motor.
Vai trò kỹ thuật:
Servo DC: điều khiển vị trí và tốc độ chính xác, có phản hồi từ encoder hoặc resolver.
Stepper Motor: quay từng bước cụ thể, phù hợp cho chuyển động rời rạc và định vị.
Ứng dụng chi tiết:
Cánh tay robot lắp ráp linh kiện (servo motor điều khiển góc quay từng khớp).
AGV (xe tự hành): sử dụng động cơ BLDC tích hợp encoder để di chuyển và định hướng.
Lý do sử dụng DC: hệ thống điều khiển số (vi điều khiển, PLC) dễ tích hợp với driver DC hơn AC trong môi trường robot.
Loại động cơ sử dụng: Stepper motor (hầu hết) hoặc servo DC cho các máy chính xác cao.
Ứng dụng kỹ thuật:
Điều khiển chuyển động trục X-Y-Z trong không gian 3D.
Hệ thống cấp vật liệu (filament, giấy, phôi gỗ...) hoặc đẩy laser/cutter.
Ưu điểm của stepper:
Giá thành thấp, độ chính xác góc tốt (thường 1.8°/step, có thể chia nhỏ hơn).
Không cần phản hồi vị trí nếu tải ổn định → tiết kiệm chi phí.
Loại động cơ sử dụng: Brushed DC motor (chổi than).
Ứng dụng thực tế:
Máy khoan, máy cắt mini, máy hút bụi: đòi hỏi mô-men lớn trong thời gian ngắn.
Máy mài cầm tay, tua vít điện: cần đảo chiều nhanh và khởi động tức thời.
Ưu điểm:
Cấu tạo đơn giản → chi phí rẻ → thay thế dễ dàng.
Hoạt động tốt ở nguồn điện 12V–24V từ pin Li-ion.
Nhược điểm: cần bảo trì thay chổi than sau thời gian dài sử dụng.
Loại động cơ sử dụng: thường là mini DC motor 5V–12V, hoặc BLDC mini có driver tích hợp.
Thiết bị ứng dụng:
Rèm cửa tự động, cửa cuốn, khóa thông minh.
Camera an ninh quay – quét (PTZ), robot hút bụi thông minh.
Bơm nước mini điều khiển qua Arduino/ESP8266.
Vai trò kỹ thuật:
Tích hợp dễ dàng với vi điều khiển (Arduino, STM32, ESP).
Có thể điều khiển qua điện thoại, WiFi hoặc cảm biến chuyển động.
Lợi thế khi dùng động cơ DC:
Gọn nhẹ, tiết kiệm điện năng, tương thích tốt với các module thông minh 5V/12V.
Máy bay điều khiển từ xa (Drone): dùng BLDC nhỏ tốc độ cao, kết hợp ESC và pin LiPo.
Thiết bị y tế: như máy truyền dịch, máy hỗ trợ hô hấp, dùng động cơ DC có điều khiển tốc độ chuẩn xác.
Cửa thang máy, băng tải mini: sử dụng động cơ DC giảm tốc (DC gear motor) để đảm bảo chuyển động ổn định và an toàn.
Kết luận: Động cơ DC là giải pháp tối ưu cho nhiều ứng dụng cần điều khiển tốc độ linh hoạt và phản hồi nhanh. Tùy theo nhu cầu về độ chính xác, tải trọng, và môi trường làm việc, kỹ sư có thể lựa chọn giữa các dòng Brushed DC, BLDC, Servo DC hoặc Stepper.
Động cơ DC là loại động cơ điện sử dụng dòng điện một chiều (DC) để tạo ra chuyển động quay. Khi dòng điện đi qua cuộn dây, nó tạo ra từ trường tương tác với từ trường của stato để sinh ra mô-men quay. Động cơ DC nổi bật nhờ khả năng điều khiển tốc độ linh hoạt, mô-men khởi động lớn và dễ tích hợp vào hệ thống điều khiển.
DC motor là tên tiếng Anh của động cơ DC, hoàn toàn không khác biệt về bản chất. Cụm từ “DC motor” được dùng phổ biến trong tài liệu kỹ thuật và sản phẩm quốc tế. Cả hai đều chỉ thiết bị biến điện năng một chiều thành năng lượng cơ học dưới dạng chuyển động quay.
Động cơ DC không chổi than (Brushless DC Motor – BLDC) là phiên bản cải tiến của động cơ DC truyền thống. Thay vì dùng chổi than và cổ góp để chuyển mạch dòng điện, BLDC sử dụng mạch điều khiển điện tử và cảm biến Hall để tạo ra từ trường quay. Ưu điểm: Bền hơn, êm ái, hiệu suất cao, ít bảo trì. Ứng dụng: Xe điện, robot, quạt thông minh, drone, máy CNC...
Cấu tạo động cơ DC cơ bản gồm 5 phần chính: Stato (phần tạo từ trường – bằng nam châm vĩnh cửu hoặc cuộn dây); Rôto (phần quay, gồm cuộn dây quấn quanh lõi sắt); Chổi than (truyền điện từ nguồn vào rôto); Cổ góp (chuyển mạch dòng điện khi rôto quay); Trục và vỏ (truyền mô-men và bảo vệ bên ngoài). Mỗi bộ phận đóng vai trò thiết yếu trong quá trình biến đổi điện năng thành cơ năng.
Động cơ DC có ưu điểm vượt trội trong các ứng dụng cần: Điều khiển tốc độ chính xác; Khởi động mượt và mô-men xoắn cao ở tốc độ thấp; Tích hợp dễ dàng với hệ thống điện tử, vi điều khiển. Trong khi đó, động cơ AC thích hợp cho các tải lớn, ổn định và ít cần điều khiển tốc độ.
Tuổi thọ động cơ DC phụ thuộc vào: Loại động cơ (chổi than hay không chổi than); Mức độ sử dụng (tải trọng, tần suất); Điều kiện làm việc (nhiệt độ, bụi, rung động); Bảo trì định kỳ. Động cơ BLDC thường có tuổi thọ từ 10.000 - 20.000 giờ, còn Brushed DC thấp hơn do mài mòn chổi than.
