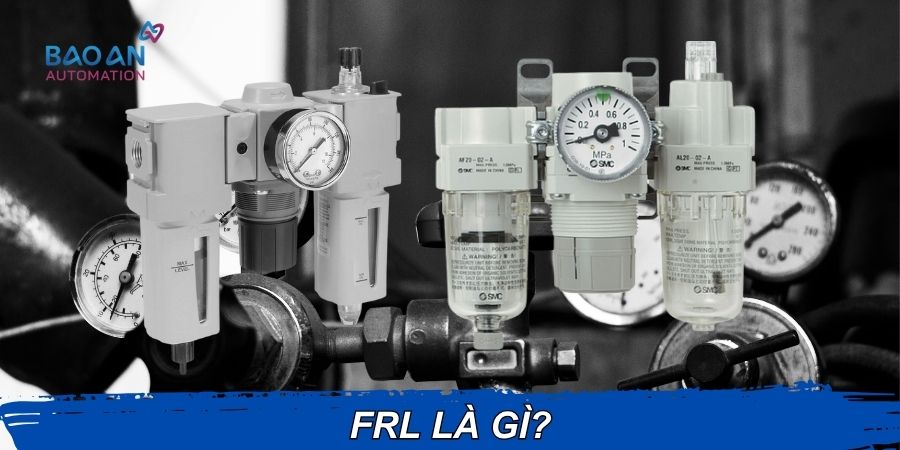

FRL là gì? Đây là câu hỏi thường gặp khi tìm hiểu về hệ thống khí nén trong công nghiệp. FRL là viết tắt của Filter - Regulator - Lubricator, hay còn gọi là bộ lọc - điều áp - bôi trơn khí nén. Thiết bị này đóng vai trò quan trọng trong việc đảm bảo khí nén luôn sạch, ổn định và được bôi trơn đúng cách trước khi đi vào thiết bị sử dụng. Trong bài viết này, Bảo An sẽ cùng bạn tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động và cách lựa chọn bộ FRL phù hợp nhất cho hệ thống của bạn.
FRL là từ viết tắt của ba thiết bị: Filter - Regulator - Lubricator, trong tiếng Việt là Bộ lọc - Bộ điều áp - Bộ bôi trơn. Đây là bộ ba thiết bị quan trọng trong hệ thống khí nén, thường được lắp đặt ngay sau máy nén khí hoặc trước các thiết bị sử dụng khí nén.
Bộ FRL giúp làm sạch khí nén, điều chỉnh áp suất phù hợp và bôi trơn các thiết bị khí nhằm đảm bảo hiệu suất hoạt động tối ưu, kéo dài tuổi thọ cho toàn hệ thống.
Bộ FRL không chỉ là thiết bị phụ trợ mà còn là thành phần bắt buộc trong hầu hết các hệ thống khí nén công nghiệp. Tác dụng chính gồm:
Loại bỏ bụi, nước và tạp chất trong khí nén để bảo vệ thiết bị.
Ổn định áp suất khí ở mức phù hợp với yêu cầu vận hành.
Bôi trơn các bộ phận chuyển động của thiết bị khí nén như van, xi lanh, motor khí nén.
Việc sử dụng FRL đúng cách giúp giảm thiểu hỏng hóc, tiết kiệm chi phí bảo trì và tối ưu hóa hiệu suất toàn hệ thống.

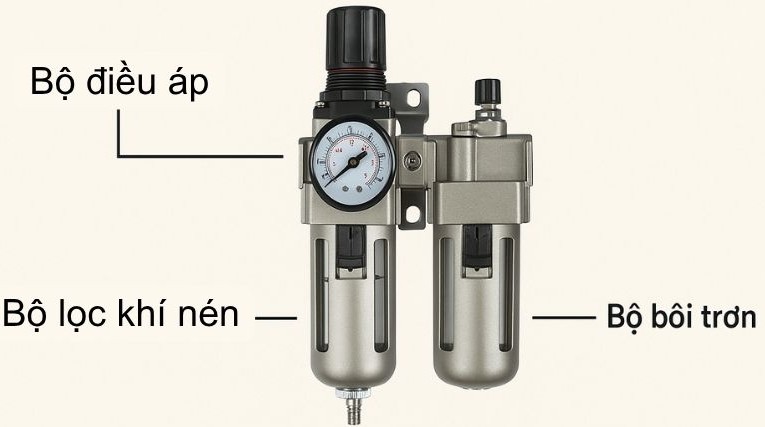

Chức năng: Loại bỏ bụi, rỉ sét, nước và các tạp chất khác ra khỏi khí nén.
Cấu tạo: Gồm một cốc lọc trong suốt, bộ lưới lọc kim loại, van xả nước tự động hoặc bằng tay.
Vị trí lắp đặt: Đầu tiên trong cụm FRL, gần nhất với nguồn khí nén.
Chức năng: Ổn định áp suất khí nén đầu ra ở mức yêu cầu.
Cấu tạo: Gồm đồng hồ đo áp, lò xo điều chỉnh và núm xoay áp suất.
Tác dụng: Bảo vệ thiết bị không bị sốc áp và tiết kiệm năng lượng.
Chức năng: Cung cấp một lượng nhỏ dầu bôi trơn dạng sương vào khí nén.
Nguyên lý: Dựa trên hiệu ứng Venturi để tạo ra khí chứa dầu mịn.
Tác dụng: Giảm ma sát và mài mòn, tăng tuổi thọ thiết bị sử dụng khí.
Quá trình hoạt động của FRL diễn ra theo thứ tự sau:
Khí nén đi qua bộ lọc (Filter): Bụi, nước và các tạp chất bị giữ lại tại cốc lọc.
Đi vào bộ điều áp (Regulator): Áp suất khí được điều chỉnh về mức phù hợp, ổn định đầu ra.
Tiếp tục qua bộ bôi trơn (Lubricator): Một lượng dầu nhỏ được hòa vào khí nén trước khi đi đến thiết bị sử dụng.
Sự kết hợp của ba bước trên giúp khí nén đạt điều kiện lý tưởng cho quá trình vận hành thiết bị.
Bộ FRL được sử dụng rộng rãi trong nhiều ngành công nghiệp:
Dây chuyền lắp ráp tự động: Sử dụng khí nén để điều khiển xi lanh, robot.
Ngành thực phẩm, dược phẩm: Đảm bảo khí sạch, không nhiễm bẩn thiết bị.
Ngành cơ khí, gia công: Cung cấp khí ổn định cho máy móc hoạt động chính xác.
Ngành đóng gói – bao bì: Hệ thống van, máy cắt khí nén vận hành hiệu quả hơn khi có FRL.
Khi chọn mua bộ FRL, cần dựa vào các yếu tố kỹ thuật sau:
Đơn vị tính: Lít/phút (L/min) hoặc m³/h.
Đảm bảo phù hợp với yêu cầu tiêu thụ của toàn hệ thống.
Kiểm tra mức áp suất tối đa mà bộ FRL có thể chịu được.
Thường là từ 0.5 – 10 bar, tùy hãng.
Các chuẩn phổ biến: 1/8", 1/4", 3/8", 1/2", 3/4", 1".
Phải tương thích với đường ống hiện tại.
Nên chọn sản phẩm từ các hãng uy tín như SMC, Festo, Airtac, STNC, hoặc các nhà cung cấp chính hãng như Hoa Hưng, VMAC.
Xả nước cốc lọc: Thực hiện hàng ngày hoặc theo ca làm việc.
Thay lõi lọc: Sau 3–6 tháng tùy môi trường sử dụng.
Châm dầu: Kiểm tra mức dầu trong bộ Lubricator, bổ sung nếu cạn.
Lắp theo đúng chiều mũi tên trên thân FRL.
Bộ lọc gần nguồn khí nén, bộ bôi trơn gần thiết bị sử dụng.
Kết luận: Qua bài viết này, hy vọng bạn đã hiểu rõ FRL là gì, cũng như vai trò thiết yếu của thiết bị này trong hệ thống khí nén. FRL không chỉ giúp khí nén sạch hơn, ổn định hơn mà còn kéo dài tuổi thọ cho toàn bộ thiết bị khí sử dụng. Khi lựa chọn và lắp đặt bộ FRL, hãy chú ý đến thông số kỹ thuật, môi trường làm việc và thương hiệu để đảm bảo hiệu quả vận hành lâu dài.
Tùy nhu cầu sử dụng, bạn có thể dùng bộ đôi Filter + Regulator hoặc Filter + Lubricator, nhưng nên dùng đầy đủ nếu thiết bị hoạt động liên tục và yêu cầu độ bền cao.
Không. Bộ FRL chỉ phù hợp cho khí nén khô. Hơi nước có nhiệt độ và độ ẩm cao sẽ làm hư hỏng linh kiện FRL.
Không khuyến khích. FRL nên được lắp trước van và thiết bị để đảm bảo khí nén sạch và ổn định ngay từ đầu vào.
