Khởi động mềm là gì? So sánh biến tần và khởi động mềm

Trong các hệ thống điều khiển động cơ công nghiệp, việc khởi động êm ái và bảo vệ thiết bị khỏi dòng điện khởi động lớn là yếu tố then chốt để đảm bảo độ bền và hiệu quả vận hành. Đó là lý do vì sao bộ khởi động mềm (soft starter) ngày càng được sử dụng rộng rãi trong các nhà máy và trạm bơm. Vậy khởi động mềm là gì, nguyên lý hoạt động ra sao, và nó khác gì so với biến tần? Bài viết sau Bảo An sẽ giúp bạn hiểu rõ cấu tạo, ưu nhược điểm, và hướng dẫn lựa chọn thiết bị phù hợp cho từng ứng dụng cụ thể.

I. Khởi động mềm là gì?

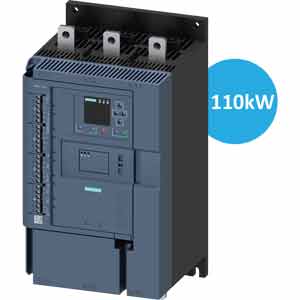

Khởi động mềm (tiếng Anh: Soft Starter) là một thiết bị điện tử sử dụng trong mạch khởi động động cơ xoay chiều, giúp điều khiển quá trình khởi động và dừng của động cơ bằng cách tăng giảm điện áp từ từ, thay vì cấp điện áp toàn phần ngay lập tức như khởi động trực tiếp.

Trong quá trình khởi động thông thường, động cơ có thể tiêu thụ dòng điện gấp 6 đến 8 lần dòng định mức, dẫn đến nguy cơ quá tải, sụt áp và gây hư hỏng cho thiết bị cơ khí. Khởi động mềm giải quyết vấn đề này bằng cách:

• Giảm dòng khởi động

• Giảm sốc cơ khí

• Kéo dài tuổi thọ động cơ và hệ truyền động

Khởi động mềm là giải pháp điều khiển giúp khởi động/dừng động cơ êm ái bằng cách điều chỉnh điện áp đầu vào, từ đó bảo vệ cả thiết bị điện và cơ khí.

II. Cấu tạo và nguyên lý hoạt động của khởi động mềm

1. Cấu tạo chính của khởi động mềm

• SCR (Thyristor): Là phần tử bán dẫn dùng để điều chỉnh điện áp cấp vào động cơ. Thường dùng 3 cặp SCR nối song song ngược để điều khiển 3 pha.

• Bộ vi xử lý / bộ điều khiển trung tâm: Tính toán, điều chỉnh tín hiệu kích SCR dựa trên thời gian hoặc dòng điện.

• Mạch cảm biến và bảo vệ: Cảm biến dòng, áp, nhiệt để giám sát hoạt động và ngắt khi có sự cố.

• Giao tiếp và hiển thị: Có thể có màn hình LCD, đèn LED hoặc cổng truyền thông Modbus, Profibus, v.v.

2. Nguyên lý hoạt động của khởi động mềm

• Giai đoạn khởi động:

  • Tín hiệu điều khiển SCR tăng dần góc dẫn.

  • Điện áp đầu ra tăng dần từ 0 đến 100%.

  • Dòng khởi động giảm còn khoảng 2–3 lần dòng định mức.

  • Mô-men khởi động thấp → giảm sốc cơ khí.

• Giai đoạn vận hành ổn định:

  • SCR dẫn hoàn toàn, điện áp đạt 100%.

  • Tải vận hành như bình thường.

• Giai đoạn dừng mềm (soft stop):

  • SCR giảm dần góc dẫn.

  • Điện áp đầu ra giảm từ từ → động cơ giảm tốc chậm rãi, tránh dừng đột ngột.

III. Ưu - nhược điểm của khởi động mềm

Ưu điểm:

• Giảm dòng khởi động: Tránh sụt áp hệ thống.

• Bảo vệ thiết bị cơ khí: Giảm mô-men xoắn, không gây sốc khi khởi động.

• Tăng tuổi thọ động cơ: Giảm hao mòn bạc đạn, khớp nối.

• Thiết kế nhỏ gọn, chi phí thấp: Phù hợp với ứng dụng phổ thông.

• Cài đặt nhanh, vận hành đơn giản.

Nhược điểm:

• Không điều chỉnh được tốc độ trong quá trình vận hành.

• Không có khả năng điều khiển mô-men tải.

• Không phù hợp với các ứng dụng yêu cầu cao như thang máy, máy dệt, máy CNC...

IV. Ứng dụng thực tế của khởi động mềm

Khởi động mềm được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

V. So sánh khởi động mềm và biến tần

Hình 2: So sánh khởi động mềm và biến tần

VI. Khi nào nên chọn khởi động mềm thay vì biến tần?

Chọn khởi động mềm nếu:

• Ứng dụng chỉ yêu cầu khởi động/dừng nhẹ nhàng, không cần thay đổi tốc độ liên tục.

• Mức ngân sách có giới hạn.

• Không gian tủ điện nhỏ.

• Tải không yêu cầu kiểm soát mô-men xoắn.

Chọn biến tần nếu:

• Cần điều khiển tốc độ động cơ linh hoạt.

• Yêu cầu tiết kiệm năng lượng bằng cách giảm tốc độ.

• Hệ thống yêu cầu mô-men ổn định, phản hồi nhanh, điều khiển thông minh.

VII. Tình huống thực tế: Nên chọn cái nào?

Kết luận: Khởi động mềm là thiết bị quan trọng trong hệ thống điều khiển động cơ, đặc biệt phù hợp cho các ứng dụng có yêu cầu khởi động êm, giảm dòng khởi động nhưng không cần điều khiển tốc độ. Trong khi đó, biến tần là lựa chọn tối ưu cho các hệ thống điều khiển phức tạp, yêu cầu thay đổi tốc độ linh hoạt, tiết kiệm năng lượng và kiểm soát mô-men chính xác.

Câu hỏi thường gặp về khởi động mềm (Soft Starter)

Câu 1. Bộ khởi động mềm là gì?

Bộ khởi động mềm là một thiết bị điện tử giúp điều khiển quá trình khởi động và dừng động cơ một cách êm ái bằng cách điều chỉnh điện áp đầu vào. Thiết bị này làm giảm dòng khởi động, giảm sốc cơ khí và tăng tuổi thọ cho động cơ cũng như hệ thống cơ cấu truyền động. Bộ khởi động mềm thường được sử dụng trong các ứng dụng như máy bơm, quạt, băng tải, nơi không cần điều chỉnh tốc độ liên tục.

Câu 2. Thế nào là khởi động mềm trong hệ thống điện công nghiệp?

Khởi động mềm là phương pháp khởi động động cơ xoay chiều bằng cách tăng dần điện áp cấp vào cuộn dây stato thông qua các linh kiện bán dẫn như SCR. Không giống như phương pháp khởi động trực tiếp (DOL) cấp điện áp 100% ngay lập tức, khởi động mềm giúp động cơ tăng tốc từ từ đến khi đạt tốc độ định mức, từ đó hạn chế dòng khởi động lớn và bảo vệ lưới điện cũng như các thiết bị cơ khí.

Câu 3. Nguyên lý hoạt động của khởi động mềm là gì?

Nguyên lý hoạt động của khởi động mềm dựa trên việc điều khiển góc dẫn của các SCR (thyristor) trong mạch điện áp xoay chiều. Trong giai đoạn khởi động, SCR được kích hoạt một phần chu kỳ để cung cấp điện áp tăng dần cho động cơ. Khi điện áp tăng dần, mô-men xoắn cũng tăng theo, giúp động cơ khởi động êm ái mà không gây sốc tải. Sau khi đạt tốc độ định mức, SCR dẫn hoàn toàn hoặc bị bypass để đưa nguồn trực tiếp vào động cơ. Quá trình dừng cũng được thực hiện ngược lại theo nguyên tắc giảm điện áp dần đều.

Câu 4. Khởi động mềm khác gì so với biến tần?

Mặc dù đều giúp khởi động êm, nhưng:

• Khởi động mềm chỉ điều chỉnh điện áp khởi động, không điều chỉnh được tốc độ khi vận hành.

• Biến tần điều chỉnh cả điện áp và tần số, cho phép kiểm soát tốc độ, mô-men xoắn và tiết kiệm năng lượng hiệu quả hơn.

   → Do đó, khởi động mềm phù hợp cho tải cố định, còn biến tần thích hợp cho tải thay đổi.

Câu 5. Khi nào nên dùng bộ khởi động mềm thay vì biến tần?

Bạn nên chọn bộ khởi động mềm khi:

• Ứng dụng không yêu cầu thay đổi tốc độ trong quá trình chạy.

• Mức ngân sách đầu tư hạn chế.

• Cần bảo vệ thiết bị khỏi dòng khởi động cao nhưng vẫn muốn giữ vận hành đơn giản.
