SCADA là một trong những công nghệ cốt lõi trong lĩnh vực tự động hóa công nghiệp, đặc biệt đóng vai trò quan trọng trong hệ thống điện hiện đại. Với khả năng giám sát, thu thập dữ liệu và điều khiển thiết bị từ xa, SCADA trong hệ thống điện giúp nâng cao hiệu quả vận hành, giảm thiểu rủi ro và tăng độ tin cậy cho toàn bộ lưới điện. Trong bài viết này, Bảo An sẽ đi sâu vào phân tích các ứng dụng thực tế của SCADA trong ngành điện, những lợi ích vượt trội mà công nghệ này mang lại, cũng như các thách thức kỹ thuật và vận hành cần lưu ý trong quá trình triển khai.
Hệ thống SCADA (Supervisory Control and Data Acquisition) là một nền tảng công nghệ giám sát và điều khiển tập trung thông qua thu thập dữ liệu từ xa. Trong ngành điện, SCADA cho phép theo dõi các thông số vận hành (điện áp, dòng điện, công suất, trạng thái thiết bị,…) của lưới điện và thiết bị điện từ trung tâm điều khiển. Với SCADA, người vận hành có thể quan sát biểu đồ sơ đồ mạch điện, nhận cảnh báo sự cố theo thời gian thực và truyền lệnh điều khiển (đóng/mở máy cắt, điều chỉnh nấc biến áp,…) đến các trạm biến áp hoặc nhà máy điện từ xa. Hệ thống SCADA thường bao gồm phần cứng (cảm biến, bộ điều khiển lập trình PLC/RTU, thiết bị truyền thông, máy chủ điều khiển, HMI) và phần mềm chuyên dụng để xử lý dữ liệu. SCADA là thành phần quan trọng của hệ thống điều khiển công nghiệp (ICS), giúp tự động hóa và hiện đại hóa quá trình vận hành lưới điện, tăng độ tin cậy và hiệu quả quản lý lưới điện.
Hệ thống SCADA trong ngành điện được xây dựng theo mô hình phân tầng, bao gồm nhiều thành phần chính:
Thiết bị hiện trường (Field Devices): Gồm cảm biến, thiết bị đo (CT, PT), rơ le bảo vệ, máy cắt, dao cách ly, máy biến áp có điều chỉnh nấc, tụ bù… Chúng thu thập thông số điện và trạng thái thiết bị, gửi về bộ điều khiển cục bộ.
Bộ điều khiển (RTU/PLC): Thu thập tín hiệu từ thiết bị hiện trường, xử lý sơ bộ, và truyền về trung tâm SCADA. Đồng thời nhận lệnh điều khiển từ xa để kích hoạt thiết bị.
Mạng truyền thông: Kết nối trung tâm điều khiển với các trạm qua cáp quang, sóng vô tuyến, Internet, hoặc PLC. Sử dụng các giao thức như IEC 60870-5-101/104, DNP3, Modbus, IEC 61850.
Trung tâm điều khiển SCADA: Gồm máy chủ SCADA và giao diện HMI. Nhận dữ liệu từ RTU/PLC, lưu trữ và hiển thị trực quan sơ đồ điện, biểu đồ, báo động và báo cáo vận hành.
Hệ thống hỗ trợ: Bao gồm máy chủ lưu trữ lịch sử, workstation cho điều độ viên, hệ thống mô phỏng đào tạo (DTS), và kết nối liên trung tâm (ICCP).

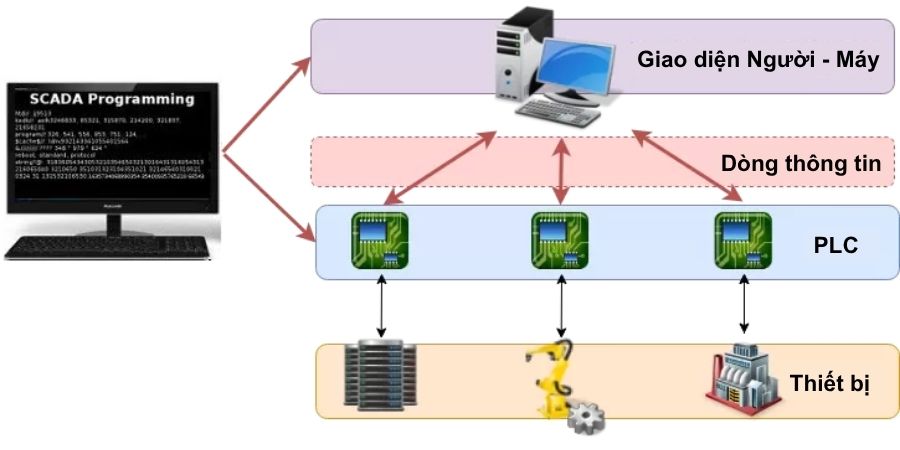

Hệ thống SCADA hoạt động theo quy trình thu thập - xử lý - giám sát - điều khiển tuần hoàn:
Thu thập dữ liệu:
Trung tâm SCADA định kỳ hoặc theo sự kiện gửi lệnh truy vấn (polling) đến các RTU/PLC.
Thu thập ba loại dữ liệu chính: Trạng thái (digital): máy cắt, dao cách ly, cảnh báo, rơ le; Analog: điện áp, dòng điện, công suất, tần số, nấc biến áp; Tích lũy: sản lượng điện (kWh, kVArh), dữ liệu theo thời gian.
Dữ liệu được truyền về máy chủ SCADA, kiểm tra tính hợp lệ và lưu trữ vào hệ thống thời gian thực và cơ sở dữ liệu lịch sử.
Xử lý và giám sát: Phần mềm SCADA xử lý dữ liệu và hiển thị lên HMI (giao diện người vận hành). Vận hành viên theo dõi sơ đồ điện, xu hướng thông số (trend), cảnh báo và trạng thái thời gian thực. Khi có sự cố hoặc bất thường, hệ thống phát cảnh báo bằng âm thanh, pop-up hoặc ghi log sự kiện.
Điều khiển từ xa: Người vận hành ra lệnh qua HMI: đóng/cắt máy cắt, điều chỉnh nấc biến áp, bật/tắt thiết bị bù, thay đổi giá trị đặt. Lệnh được gửi từ máy chủ SCADA đến RTU/PLC và thực thi ngay tại hiện trường, giúp điều khiển linh hoạt mà không cần thao tác trực tiếp.
Chu kỳ quét và đồng bộ hóa: SCADA liên tục cập nhật dữ liệu từ các trạm theo chu kỳ quét (scan cycle). Đồng bộ thời gian (qua GPS) giúp đảm bảo độ chính xác của dữ liệu theo thời gian. Lệnh điều khiển thường yêu cầu xác nhận nhiều cấp để tăng tính an toàn. Hệ thống thiết kế theo mô hình master-slave hoặc client-server, có cơ chế dự phòng để duy trì vận hành liên tục.
Hệ thống SCADA có vai trò quan trọng trong nhiều khâu vận hành lưới điện, từ truyền tải đến phân phối và phát điện:
Giám sát và điều khiển trạm biến áp truyền tải:
Theo dõi điện áp, dòng tải, trạng thái máy cắt, nấc biến áp tại trạm 110kV – 500kV.
Thao tác đóng cắt, thay đổi nấc biến áp từ xa.
Giám sát rơle bảo vệ, tự động ngắt khi có sự cố và tái đóng nếu cần.
Hỗ trợ vận hành bán tự động hoặc không người trực tại trạm.
Điều khiển và giám sát lưới truyền tải:
Theo dõi công suất truyền tải, pha góc, trạng thái đường dây.
Thực hiện tái phân phối công suất, chuyển mạch, điều khiển bù công suất.
Kích hoạt kịch bản điều khiển khẩn cấp: cắt tải, chuyển chế độ dự phòng.
Tự động hóa lưới phân phối (Distribution Automation):
Phát hiện, cô lập và tái đóng nhanh khu vực xảy ra sự cố.
Giám sát từ xa thiết bị như recloser, cầu dao, tụ bù thông minh.
Hỗ trợ thao tác chuyển mạch xa, thu hẹp vùng mất điện và điều phối xử lý sự cố.
Hỗ trợ điều độ và quản lý nguồn:
Cung cấp dữ liệu thời gian thực cho hệ thống EMS.
Điều phối công suất giữa các nhà máy, cân bằng phụ tải và kích hoạt dự phòng.
Giám sát và điều khiển tích hợp với nguồn năng lượng tái tạo (solar, wind).
Ứng dụng trong nhà máy điện:
Kết nối SCADA với hệ DCS của nhà máy để truyền dữ liệu về điều độ trung tâm.
Giám sát tổ máy phát, trạm 110/220kV, dao cách ly, rơle bảo vệ.
Hỗ trợ theo dõi trạng thái, điều khiển và bảo vệ từ xa.
Tích hợp trong lưới điện thông minh (Smart Grid):
Tích hợp với thiết bị IoT, cảm biến, smart meter để thu thập dữ liệu chi tiết.
Làm việc cùng hệ thống DMS, OMS để tối ưu hóa vận hành phân phối điện.
Hỗ trợ dự báo phụ tải, phân tích chất lượng điện và xử lý sự cố chủ động.
Triển khai hệ thống SCADA mang lại nhiều lợi ích then chốt cho ngành điện lực:
Giám sát thời gian thực, tăng độ tin cậy: SCADA giúp theo dõi liên tục trạng thái lưới điện, phát hiện và xử lý nhanh sự cố, giảm thời gian mất điện và nâng cao độ tin cậy cung cấp điện.
Tối ưu vận hành, nâng cao hiệu suất: Hệ thống hỗ trợ điều phối nguồn, ổn định điện áp, giảm tổn thất điện năng và lập lịch bảo dưỡng hiệu quả.
Giảm thao tác thủ công, nâng cao an toàn: Điều khiển từ xa giúp hạn chế phải đến trạm, tránh rủi ro thao tác trực tiếp, giảm sai sót và tăng hiệu quả lao động.
Lưu trữ và phân tích dữ liệu: SCADA ghi nhận dữ liệu lịch sử phục vụ bảo trì dự đoán, phân tích sự cố và tối ưu vận hành lưới.
Hỗ trợ lưới điện thông minh: Khi tích hợp với DMS, OMS, SCADA giúp tự động hóa, điều khiển linh hoạt và thích ứng tốt với nguồn tái tạo phân tán.
Tiết kiệm chi phí dài hạn: Giảm nhân lực vận hành, rút ngắn thời gian xử lý sự cố và hỗ trợ chuyển đổi sang mô hình trạm không người trực, tiết kiệm chi phí bền vững.
Tuy có nhiều ưu điểm, triển khai và vận hành SCADA cũng đặt ra một số thách thức và rủi ro lớn:
An ninh mạng: SCADA dễ bị tấn công nếu không được bảo mật đúng cách (giao thức cũ, truy cập lỏng lẻo). Áp dụng bảo mật chuẩn quốc tế (IEC 62351, IEC 62443) là cần thiết nhưng khó triển khai trong hệ thống hoạt động liên tục.
Tích hợp hệ thống cũ: Khó tương thích các thiết bị RTU/PLC đời cũ, cần hỗ trợ nhiều giao thức hoặc dùng bộ chuyển đổi, làm tăng chi phí và độ phức tạp.
Độ tin cậy mạng truyền thông: Mạng cần ổn định, độ trễ thấp, đặc biệt ở vùng xa. Phải đầu tư mạng dự phòng, thiết bị định thời GPS... dẫn đến chi phí cao.
Thiếu nhân lực chuyên môn: SCADA đòi hỏi kỹ sư am hiểu cả điện, điều khiển và CNTT. Việc đào tạo nhân sự chất lượng cao và cập nhật công nghệ là thách thức lớn.
Chi phí đầu tư và bảo trì: Đầu tư ban đầu cao, thêm chi phí bảo trì, cập nhật phần mềm, thay thế thiết bị. Nguy cơ gián đoạn hệ thống trong quá trình nâng cấp.
Xử lý và mở rộng dữ liệu lớn: Khối lượng dữ liệu ngày càng lớn đòi hỏi hạ tầng mạnh, hệ lưu trữ tốt và kiến trúc hệ thống phù hợp để đảm bảo hiệu suất lâu dài.
Kết luận: Hệ thống SCADA là một công cụ thiết yếu trong ngành điện lực để nâng cao an toàn, tin cậy và hiệu quả vận hành. Việc ứng dụng SCADA phải được thực hiện đồng bộ với phát triển hạ tầng kỹ thuật, quy trình vận hành và đảm bảo an ninh. Trong bối cảnh chuyển đổi số ngành điện, SCADA sẽ ngày càng đóng vai trò quan trọng hơn, góp phần xây dựng lưới điện hiện đại, tự động hóa toàn diện và thông minh.
Câu 1. SCADA là gì?
SCADA (Supervisory Control and Data Acquisition) là hệ thống giám sát và thu thập dữ liệu, cho phép điều khiển từ xa các thiết bị trong công nghiệp. SCADA giúp theo dõi, phân tích và điều khiển các quá trình công nghiệp theo thời gian thực, đặc biệt hiệu quả trong các lĩnh vực như điện lực, nước, dầu khí và sản xuất.
Câu 2. Phần mềm SCADA có vai trò gì trong hệ thống điều khiển?
Phần mềm SCADA là trung tâm điều hành trong hệ thống SCADA, chịu trách nhiệm thu thập dữ liệu từ các thiết bị hiện trường, hiển thị trực quan thông tin và cho phép điều khiển từ xa. Một phần mềm SCADA tốt còn tích hợp các chức năng cảnh báo, lưu trữ lịch sử và phân tích hiệu suất.
Câu 3. Hệ thống SCADA bao gồm những thành phần chính nào?
Một hệ thống SCADA cơ bản thường bao gồm:
Thiết bị đo lường và điều khiển (RTU, PLC)
Phần mềm điều khiển trung tâm (HMI/SCADA software)
Hệ thống mạng truyền thông công nghiệp
Giao diện người – máy (HMI) để hiển thị dữ liệu và vận hành hệ thống
Câu 4. SCADA trong hệ thống điện được ứng dụng như thế nào?
SCADA trong hệ thống điện được sử dụng để giám sát các trạm biến áp, đường dây truyền tải và phân phối, cho phép điều khiển đóng cắt thiết bị, xử lý sự cố nhanh chóng, tối ưu hóa vận hành và tăng độ tin cậy của lưới điện. SCADA còn hỗ trợ kết nối với hệ thống điều độ để quản lý từ xa.
Câu 5. Lập trình SCADA có khó không?
Lập trình SCADA đòi hỏi kiến thức về tự động hóa, điều khiển lập trình PLC/RTU và hiểu về giao thức truyền thông công nghiệp như Modbus, DNP3 hoặc IEC 60870-5-104. Tuy không quá phức tạp về mặt ngôn ngữ, nhưng lập trình SCADA yêu cầu hiểu rõ luồng dữ liệu và logic điều khiển của toàn hệ thống.
Câu 6. Sự khác biệt giữa DCS và SCADA là gì?
DCS (Distributed Control System) và SCADA đều là hệ thống điều khiển, nhưng khác biệt về kiến trúc và ứng dụng. DCS thường dùng cho các quy trình liên tục trong nhà máy, có tính phân tán cao và tích hợp chặt chẽ. Trong khi đó, SCADA thiên về giám sát và điều khiển từ xa, ứng dụng phổ biến trong lưới điện và hệ thống phân tán địa lý rộng lớn.
Câu 7. Hệ thống SCADA, DCS và mạng truyền thông công nghiệp có mối liên kết gì?
Hệ thống SCADA, DCS và mạng truyền thông công nghiệp là ba thành phần cốt lõi của một hệ thống điều khiển hiện đại. SCADA/DCS phụ thuộc vào mạng truyền thông như Ethernet, Modbus TCP/IP, Profibus hoặc OPC UA để truyền dữ liệu giữa trung tâm điều khiển và thiết bị hiện trường. Sự kết hợp này đảm bảo hiệu quả, tốc độ và độ tin cậy trong vận hành công nghiệp.
