Tủ điện tổng MSB (Main Switchboard) là thành phần trung tâm trong hệ thống điện hạ thế, chịu trách nhiệm tiếp nhận nguồn điện chính từ trạm biến áp và phân phối đến các tủ phụ (MDB, DB) hoặc trực tiếp đến thiết bị tiêu thụ. Với thiết kế mô-đun, MSB dễ dàng mở rộng, bảo trì và tích hợp các bộ phận như máy cắt, busbar, đo lường, tụ bù và ATS. Việc lựa chọn đúng loại MSB - từ tủ công nghiệp, nhà xưởng đến tủ mini cho hộ gia đình - giúp bảo đảm an toàn, ổn định và hiệu suất cao cho cả hệ thống điện.

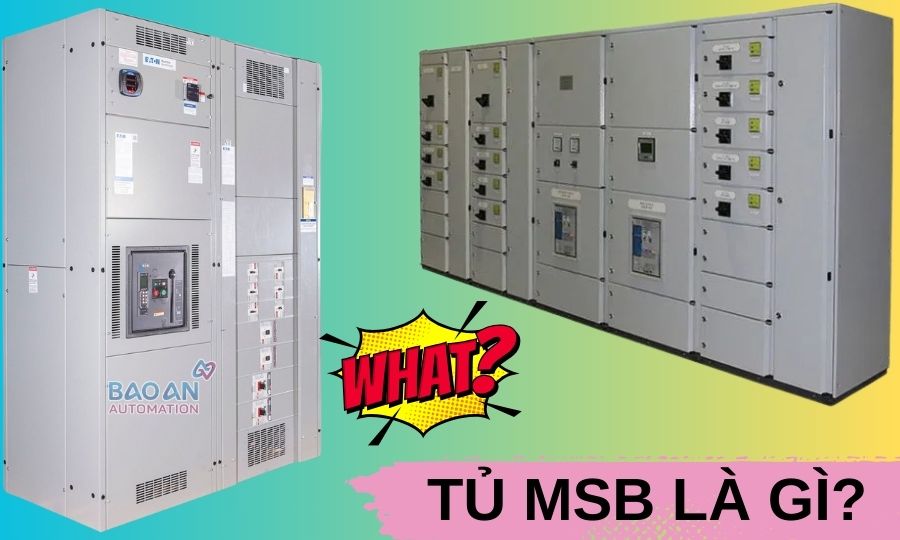

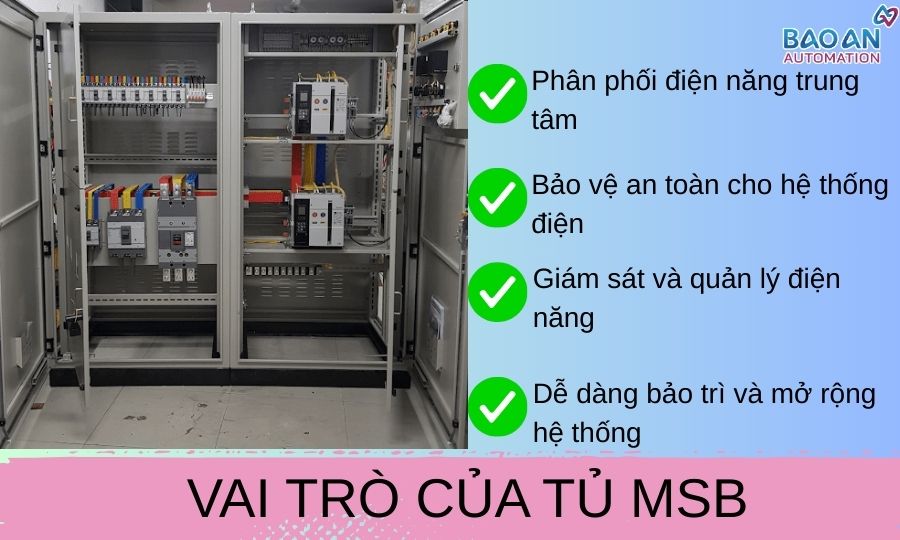

Tủ MSB là gì? Tủ MSB (Main Switchboard) là tủ phân phối chính đặt ngay sau trạm biến áp hạ thế, đóng vai trò điều phối nguồn điện xuống các tủ phân phối nhánh hoặc đến trực tiếp phụ tải lớn. Đây là “bộ não” của hệ thống điện, đảm bảo tối ưu phân phối, bảo vệ và giám sát toàn diện.
Tủ MSB được thiết kế dạng mô-đun, bao gồm nhiều ngăn riêng biệt, mỗi ngăn chứa các thiết bị như:
Thiết bị đóng cắt (ACB, MCCB)
Thiết bị bảo vệ (rơ-le, cầu chì)
Hệ thống thanh cái (busbar)
Thiết bị đo lường và giám sát
Hệ thống tụ bù công suất phản kháng
Thiết bị chuyển nguồn tự động (ATS)
Cấu trúc mô-đun giúp tủ MSB linh hoạt trong việc mở rộng và bảo trì, đồng thời đảm bảo an toàn và hiệu quả trong vận hành.

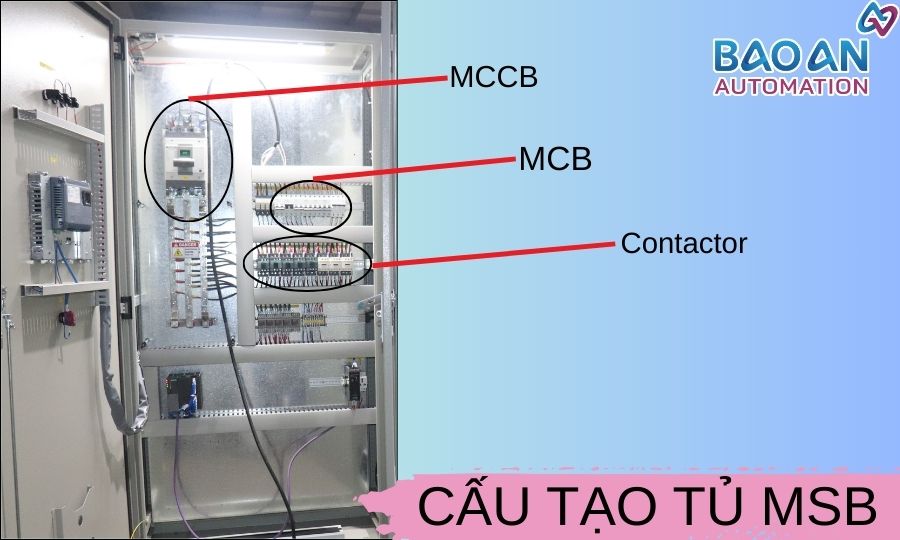

Tủ MSB (Main Switchboard) là thành phần quan trọng trong hệ thống điện, đảm nhiệm vai trò phân phối và bảo vệ nguồn điện. Cấu tạo của tủ MSB bao gồm các thành phần chính sau:
Vật liệu chế tạo: Vỏ tủ MSB thường được làm từ thép tấm chắc chắn, sơn tĩnh điện để chống ăn mòn và tăng độ bền.
Chuẩn bảo vệ IP: Tùy thuộc vào môi trường lắp đặt, vỏ tủ có thể đạt chuẩn IP42, IP54 hoặc cao hơn, đảm bảo khả năng chống bụi và nước.
Tủ MSB (Main Switchboard) là thiết bị quan trọng trong hệ thống điện hạ thế, đóng vai trò phân phối và bảo vệ nguồn điện cho toàn bộ công trình. Dưới đây là một số ứng dụng phổ biến của tủ MSB:
Nhà máy sản xuất và xưởng công nghiệp: Tủ MSB được lắp đặt tại các nhà máy sản xuất và xưởng công nghiệp để đảm bảo cung cấp điện ổn định và an toàn cho các thiết bị máy móc hoạt động liên tục. Việc sử dụng tủ MSB giúp giảm thiểu rủi ro về điện và đảm bảo hiệu suất sản xuất.
Tòa nhà văn phòng và chung cư: Trong các tòa nhà cao tầng như văn phòng và chung cư, tủ MSB đóng vai trò phân phối điện đến từng tầng và từng căn hộ. Điều này giúp quản lý điện năng hiệu quả và đảm bảo an toàn cho cư dân và nhân viên làm việc trong tòa nhà.
Trung tâm thương mại, bệnh viện và trường học: Các công trình công cộng như trung tâm thương mại, bệnh viện và trường học yêu cầu hệ thống điện ổn định và an toàn. Tủ MSB giúp phân phối điện năng một cách hợp lý đến các khu vực chức năng khác nhau, đảm bảo hoạt động liên tục và an toàn cho người sử dụng.
Công trình năng lượng tái tạo: Trong các dự án năng lượng tái tạo như điện mặt trời và điện gió, tủ MSB được sử dụng để phân phối và điều khiển nguồn điện từ các nguồn năng lượng tái tạo đến lưới điện hoặc các thiết bị tiêu thụ. Điều này giúp tối ưu hóa hiệu suất hệ thống và đảm bảo an toàn trong quá trình vận hành.
Tủ MSB là giải pháp hiệu quả cho việc quản lý và phân phối điện năng trong nhiều loại công trình khác nhau, từ công nghiệp đến dân dụng. Việc lựa chọn và lắp đặt tủ MSB phù hợp sẽ giúp nâng cao hiệu suất và độ tin cậy của hệ thống điện.
Để đảm bảo hiệu quả và an toàn trong quá trình vận hành, việc lắp đặt và sử dụng tủ MSB (Main Switchboard) cần tuân thủ các nguyên tắc kỹ thuật và tiêu chuẩn quốc tế. Dưới đây là những lưu ý quan trọng:
Khảo sát công suất tải và sơ đồ cấp điện: Trước khi thiết kế tủ MSB, cần tiến hành khảo sát tổng công suất tải của hệ thống và lập sơ đồ cấp điện chi tiết. Điều này giúp xác định chính xác dòng điện định mức, lựa chọn thiết bị phù hợp và đảm bảo khả năng mở rộng trong tương lai.
Lựa chọn thiết bị chất lượng và thương hiệu uy tín: Việc chọn lựa các thiết bị đóng cắt, bảo vệ và đo lường từ các thương hiệu uy tín như Schneider, Siemens, ABB... sẽ đảm bảo độ bền, tính ổn định và an toàn cho hệ thống điện. Các thiết bị này cần có chứng chỉ chất lượng và tuân thủ các tiêu chuẩn kỹ thuật hiện hành.
Tuân thủ theo tiêu chuẩn kỹ thuật IEC, TCVN: Tủ MSB cần được thiết kế và lắp đặt theo các tiêu chuẩn kỹ thuật như IEC 61439-1&2 và TCVN 7994-1:2009. Điều này đảm bảo tủ điện đáp ứng các yêu cầu về an toàn, độ bền và khả năng chịu tải trong quá trình vận hành.
Bố trí hợp lý để dễ bảo trì và vận hành: Thiết kế tủ MSB cần đảm bảo các thiết bị bên trong được bố trí hợp lý, dễ dàng tiếp cận để thuận tiện cho việc bảo trì và vận hành. Các ngăn chức năng nên được phân chia rõ ràng, có đủ không gian để thao tác và đảm bảo an toàn cho người sử dụng.
Lựa chọn đơn vị thiết kế và thi công chuyên nghiệp: Việc lựa chọn đơn vị thiết kế và thi công tủ MSB chuyên nghiệp, có kinh nghiệm và uy tín sẽ đảm bảo chất lượng công trình, tuân thủ các tiêu chuẩn kỹ thuật và đáp ứng yêu cầu của hệ thống điện. Đơn vị thi công cần cung cấp đầy đủ hồ sơ kỹ thuật, bản vẽ thiết kế và hướng dẫn vận hành chi tiết.
Tóm lại, việc lắp đặt và sử dụng tủ MSB đúng cách không chỉ đảm bảo an toàn cho hệ thống điện mà còn nâng cao hiệu suất hoạt động và giảm thiểu rủi ro trong quá trình vận hành.
Kết luận
Nguyên lý hoạt động của tủ MSB dựa trên việc tiếp nhận điện năng từ nguồn chính (máy biến áp hoặc lưới điện), sau đó phân phối đến các tủ phân phối phụ và thiết bị điện khác trong hệ thống. Điều này giúp đảm bảo sự ổn định và an toàn cho toàn bộ hệ thống điện.
Nếu bạn đang tìm kiếm giải pháp cho hệ thống điện của mình, hãy liên hệ với baa.vn đơn vị thiết kế và thi công tủ MSB chuyên nghiệp để được tư vấn và hỗ trợ lắp đặt phù hợp với nhu cầu sử dụng.
