Trong lĩnh vực cơ khí, ô tô và tự động hóa, xilanh là một trong những bộ phận quan trọng, đóng vai trò then chốt trong việc tạo và truyền lực. Dù bạn đang tìm hiểu về động cơ xe máy, thiết bị khí nén hay hệ thống thủy lực, việc hiểu rõ xilanh là gì sẽ giúp bạn lựa chọn và vận hành thiết bị hiệu quả hơn. Bài viết này, Bảo An sẽ cung cấp cho bạn kiến thức toàn diện từ khái niệm, cấu tạo, phân loại đến ứng dụng thực tế của xilanh.
Xilanh (hay xi lanh) là một bộ phận hình trụ trong đó piston (pittông) có thể di chuyển qua lại để tạo ra lực đẩy hoặc lực kéo. Trong động cơ đốt trong, xilanh là nơi diễn ra quá trình cháy của nhiên liệu, tạo ra áp suất đẩy piston và sinh công. Trong khi đó, trong hệ thống khí nén và thủy lực, xilanh đóng vai trò chuyển đổi năng lượng khí hoặc dầu thành chuyển động cơ học.
Tùy vào môi trường sử dụng và nguyên lý hoạt động, xilanh có thể là xilanh khí nén, xilanh thủy lực hoặc xilanh điện.

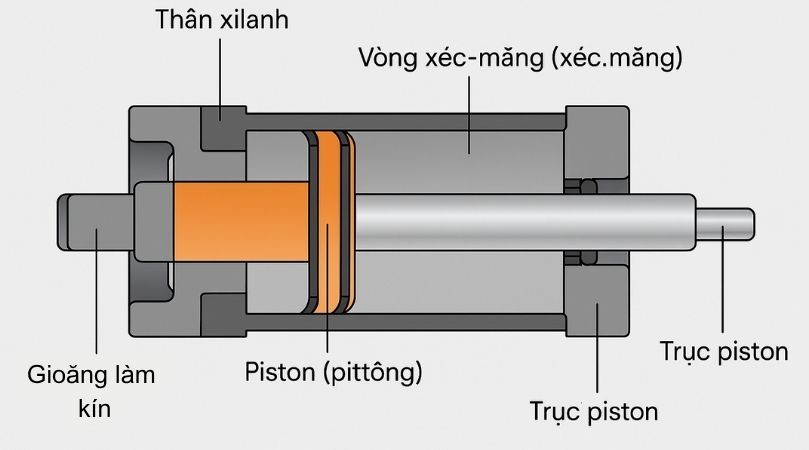

Một xilanh tiêu chuẩn thường bao gồm các thành phần chính sau:
Thân xilanh: Là ống hình trụ, nơi piston di chuyển qua lại. Vật liệu thường dùng là thép, gang hoặc hợp kim nhôm.
Piston (pittông): Di chuyển bên trong thân xilanh, chịu áp suất và truyền lực đến trục khuỷu (động cơ) hoặc thiết bị chấp hành.
Vòng xéc-măng (xéc măng): Gắn trên piston để ngăn rò rỉ khí hoặc dầu giữa piston và thân xilanh.
Nắp xilanh: Đóng kín đầu xilanh, có thể tích hợp van nạp và xả.
Gioăng làm kín: Giữ kín không gian bên trong xilanh, tránh rò rỉ chất lỏng hoặc khí.
Trục piston và ống dẫn hướng (đối với xilanh khí nén/thủy lực): Giúp chuyển động chính xác và giảm ma sát.
Tùy vào ứng dụng, nguyên lý hoạt động của xilanh sẽ khác nhau:
Trong động cơ đốt trong: Xilanh là nơi piston di chuyển theo chu trình 4 kỳ (nạp – nén – cháy – xả). Khi hỗn hợp không khí – nhiên liệu cháy, áp suất tăng đột ngột đẩy piston xuống, tạo lực quay cho trục khuỷu.
Trong hệ thống khí nén/thủy lực: Khi khí nén hoặc dầu thủy lực được dẫn vào một đầu xilanh, áp suất sẽ đẩy piston di chuyển. Chuyển động tịnh tiến này được dùng để đẩy, kéo hoặc nâng vật nặng.
Xilanh động cơ đốt trong
Xilanh khí nén
Dùng khí nén để tạo lực.
Có loại tác động đơn (chỉ đẩy hoặc chỉ kéo) và tác động kép (đẩy – kéo).
Ứng dụng: hệ thống điều khiển, máy đóng gói, robot công nghiệp, máy nén khí piston...
Xilanh thủy lực
Dùng dầu thủy lực để sinh lực.
Thường dùng cho tải trọng lớn, tốc độ ổn định.
Ứng dụng: máy ép, máy xúc, hệ thống nâng hạ…
Xilanh điện
Dùng động cơ điện kết hợp trục vít me để tạo chuyển động.
Ưu điểm: chính xác, dễ điều khiển, ít bảo trì.
Ứng dụng: thiết bị tự động hóa chính xác, robot.
Xilanh tác động đơn: Chỉ có một hướng chuyển động chính, thường có lò xo hồi về.
Xilanh tác động kép: Có thể tạo lực theo hai chiều, hoạt động linh hoạt hơn.
Khi lựa chọn xilanh, cần chú ý các thông số sau:
Đường kính xilanh (bore size): Ảnh hưởng đến lực đẩy/kéo.
Hành trình piston (stroke): Quyết định khoảng cách di chuyển.
Áp suất làm việc: Đảm bảo khả năng chịu áp lực của xilanh.
Tốc độ hoạt động: Tùy vào ứng dụng cần nhanh hay chậm.
Dung tích xilanh (với động cơ): Thể tích không gian đốt, tính bằng cc hoặc lít.
Trong ô tô và xe máy: Xilanh là nơi sinh công cho động cơ. Ví dụ: xe Wave Alpha có 1 xilanh dung tích 97cc, VinFast
President dùng động cơ V8 với 8 xilanh.
Trong công nghiệp: Xilanh khí nén và thủy lực dùng để đóng mở khuôn, kẹp giữ, ép khuôn, nâng hàng…
Trong robot và tự động hóa: Điều khiển các cánh tay robot, cơ cấu kẹp nhả, di chuyển tuyến tính chính xác.
Cách chọn:
Xác định môi trường hoạt động (khô ráo, ẩm ướt, dầu mỡ…)
Chọn loại xilanh phù hợp (khí nén, thủy lực, điện)
Xác định lực đẩy/kéo, tốc độ và hành trình phù hợp với yêu cầu
Bảo trì:
Kiểm tra rò rỉ khí hoặc dầu
Làm sạch bụi bẩn, tránh ăn mòn
Thay gioăng, vòng xéc-măng định kỳ
Bôi trơn trục và kiểm tra độ mài mòn piston
Kết luận: Xilanh là bộ phận thiết yếu trong rất nhiều hệ thống kỹ thuật, từ động cơ đốt trong đến máy móc tự động. Việc hiểu rõ xilanh là gì, cấu tạo và nguyên lý hoạt động sẽ giúp bạn vận hành thiết bị hiệu quả hơn, đồng thời đưa ra lựa chọn phù hợp khi thiết kế hoặc sửa chữa hệ thống. Để đảm bảo hiệu suất và độ bền, đừng quên lựa chọn xilanh từ các thương hiệu uy tín và thực hiện bảo trì định kỳ.
Xilanh khí nén (air cylinder) là thiết bị chuyển đổi năng lượng của khí nén thành chuyển động cơ học tuyến tính. Khi khí nén được đưa vào bên trong, áp suất sẽ đẩy piston di chuyển, tạo ra lực đẩy hoặc kéo phục vụ cho các hoạt động như kẹp, nâng, ép trong các hệ thống tự động hóa.
Có hai loại chính: xilanh khí nén tác động đơn (chỉ đẩy hoặc kéo) và xilanh khí nén tác động kép (đẩy – kéo linh hoạt). Ngoài ra còn có các dạng đặc biệt như xilanh không trục, xilanh xoay, và xilanh dẫn hướng.
Air cylinder dùng khí nén, hoạt động nhanh, nhẹ và phù hợp với tải trọng nhỏ – trung bình. Trong khi đó, xi lanh thủy lực sử dụng dầu thủy lực để tạo ra lực rất lớn, vận hành ổn định và thường được ứng dụng trong máy ép, máy xúc, hoặc hệ thống nâng hạ công nghiệp nặng.
Xi lanh thủy lực phù hợp khi cần lực đẩy lớn, hoạt động ổn định trong môi trường rung động, tải trọng cao, hoặc yêu cầu chính xác về vị trí dừng. Trong khi đó, xilanh khí nén có chi phí thấp, dễ lắp đặt và bảo trì, thích hợp với các thao tác nhẹ, lặp đi lặp lại nhanh.
Xy lanh điện (electric cylinder) là thiết bị sử dụng mô-tơ điện kết hợp vít me để tạo ra chuyển động tịnh tiến. Khác với xilanh khí nén hay thủy lực, xy lanh điện cho phép điều khiển chính xác vị trí, tốc độ và lực đẩy thông qua hệ thống điều khiển điện tử.
