Trong kỷ nguyên công nghệ 4.0, khi các thiết bị điện – điện tử ngày càng tinh vi và nhạy cảm hơn, việc chống sét lan truyền không còn là lựa chọn, mà là yêu cầu bắt buộc để bảo vệ hệ thống điện khỏi những thiệt hại nghiêm trọng. Bài viết dưới đây Bảo An sẽ giúp bạn hiểu rõ vì sao thiết bị chống sét lan truyền lại đóng vai trò sống còn trong mọi công trình – từ nhà ở dân dụng đến khu công nghiệp hiện đại.
Sét lan truyền (Surge) là hiện tượng xuất hiện các xung điện áp tức thời với cường độ rất cao lan truyền trong hệ thống điện hoặc tín hiệu khi có tia sét đánh vào hoặc gần khu vực đó. Các xung sét này có thể lan theo đường dây nguồn, đường tín hiệu, mạng truyền thông hoặc cáp viễn thông.
Điều đáng lưu ý là sét lan truyền có thể xảy ra ngay cả khi tia sét không đánh trực tiếp vào công trình. Chỉ cần một cú đánh sét gần hệ thống đường dây điện, từ trường sinh ra đã đủ để cảm ứng tạo nên xung điện lan truyền đến các thiết bị trong nhà hoặc trong nhà máy.
Hiện tượng này cực kỳ nguy hiểm vì xung điện áp có thể đạt đỉnh hàng chục đến hàng trăm nghìn volt chỉ trong vài micro giây, vượt xa khả năng chịu đựng của hầu hết thiết bị điện – điện tử thông thường. Hậu quả của sét lan truyền bao gồm:
Hỏng bo mạch, cháy nổ tụ điện, nguồn điện và các thiết bị nhạy cảm
Chập mạch và mất nguồn cục bộ, gây gián đoạn toàn hệ thống sản xuất hoặc vận hành
Nguy cơ cháy lan, ảnh hưởng đến an toàn công trình và tính mạng con người
Chính vì mức độ nguy hiểm này, việc hiểu rõ về sét lan truyền và chủ động áp dụng các giải pháp chống sét lan truyền là bước quan trọng để đảm bảo an toàn điện và ổn định hệ thống trong mọi công trình hiện đại.
Bảo vệ thiết bị điện – điện tử: Các thiết bị hiện đại như máy tính, tủ điều khiển, hệ thống PLC, camera giám sát… đều rất nhạy cảm với xung điện áp cao. Thiết bị chống sét lan truyền (SPD) giúp ngăn không cho dòng điện quá áp này truyền đến thiết bị, tránh hư hỏng và kéo dài tuổi thọ sử dụng.
Đảm bảo an toàn cho con người và cơ sở hạ tầng: Một xung sét có thể lên đến hàng trăm nghìn vôn, dễ dàng gây ra cháy nổ trong hệ thống điện. Lắp đặt SPD đúng cách là biện pháp quan trọng để phòng tránh cháy lan, bảo vệ tài sản và tính mạng con người.
Giảm thiểu gián đoạn sản xuất và chi phí sửa chữa: Một lần hư hỏng hệ thống điện do sét lan truyền không chỉ mất chi phí thay thiết bị, mà còn kéo theo thiệt hại do ngưng trệ sản xuất, mất dữ liệu, ảnh hưởng đến hiệu quả kinh doanh. SPD giúp giảm rủi ro này ở mức tối đa.
Tuân thủ quy định và tiêu chuẩn kỹ thuật: Các tiêu chuẩn quốc tế như IEC 61643 hoặc TCVN 9385:2012 yêu cầu rõ ràng về giải pháp chống sét trong công trình dân dụng và công nghiệp. Việc trang bị thiết bị chống sét lan truyền không chỉ là biện pháp kỹ thuật mà còn là yếu tố bắt buộc về pháp lý trong nhiều dự án.

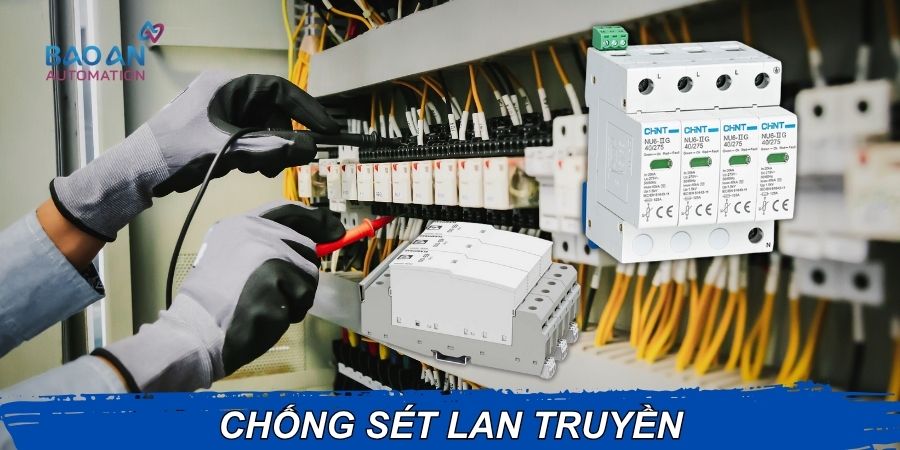

Thiết bị chống sét lan truyền (Surge Protection Device – SPD) được thiết kế nhằm ngăn chặn các xung sét lan truyền xâm nhập vào hệ thống điện. Tùy theo vị trí lắp đặt và mục đích sử dụng, SPD được phân loại theo hai tiêu chí chính: cấp độ bảo vệ và ứng dụng thực tế.
Các thiết bị chống sét lan truyền được chia thành 3 loại cơ bản, tương ứng với từng vị trí trong hệ thống điện:
Type 1 (Cấp sơ cấp): Đây là loại SPD có khả năng chịu đựng xung sét trực tiếp với dạng sóng 10/350 µs. Thường được lắp tại điểm giao giữa lưới điện bên ngoài và công trình, ví dụ như ở tủ điện tổng hoặc trạm biến áp. SPD Type 1 thường dùng cho các công trình có hệ thống thu sét trực tiếp hoặc nằm trong khu vực có tần suất sét đánh cao.
Type 2 (Cấp trung gian): Là loại SPD phổ biến nhất, lắp trong các tủ điện phân phối để bảo vệ thiết bị khỏi xung sét lan truyền theo dạng sóng 8/20 µs. Thiết bị này đóng vai trò quan trọng trong việc giảm thiểu điện áp dư thừa trước khi đến thiết bị đầu cuối.
Type 3 (Cấp đầu cuối): Dùng để bảo vệ các thiết bị điện tử nhạy cảm như máy tính, camera, tivi… khỏi các xung điện áp còn sót lại sau Type 1 và 2. SPD Type 3 có đặc điểm đáp ứng nhanh, thường được tích hợp trực tiếp trong ổ cắm hoặc bộ nguồn UPS, với dạng xung kết hợp (1.2/50 µs và 8/20 µs).
Ngoài phân loại theo cấp độ, thiết bị chống sét lan truyền còn được thiết kế theo loại dòng điện và mục đích sử dụng:
SPD cho điện xoay chiều (AC): Dùng để bảo vệ hệ thống cấp điện lưới thông thường, thường có điện áp danh định 230V/400V.
SPD cho điện một chiều (DC): Được sử dụng phổ biến trong hệ thống điện mặt trời (solar PV), trạm sạc xe điện và các ứng dụng dùng nguồn DC. Loại này có thiết kế đặc thù để xử lý xung sét lan truyền trong mạch DC với điện áp lên đến 1500V.
SPD cho đường truyền tín hiệu, mạng, viễn thông: Bảo vệ các đường tín hiệu như mạng LAN, điện thoại, RS485, camera IP khỏi xung sét gây hư hại mạch giao tiếp, mất kết nối, cháy cổng truyền thông.

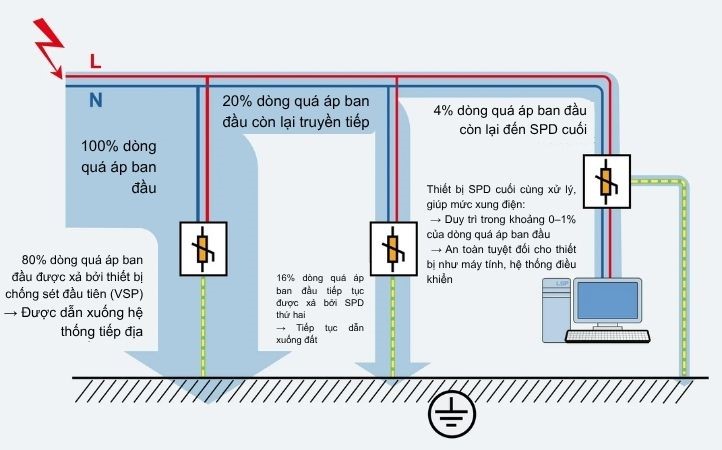

Thiết bị chống sét lan truyền (SPD) hoạt động như một van bảo vệ điện áp thông minh trong hệ thống điện. Trong điều kiện hoạt động bình thường, SPD duy trì trạng thái cách ly và không ảnh hưởng đến dòng điện vận hành. Tuy nhiên, khi xuất hiện xung điện áp bất thường – điển hình là từ sét lan truyền – thiết bị sẽ ngay lập tức kích hoạt cơ chế xả dòng.
Cơ chế hoạt động chi tiết:
Phát hiện xung sét: Khi xuất hiện xung sét hoặc điện áp tăng đột biến vượt quá mức điện áp danh định (Uc), thiết bị SPD sẽ chuyển sang trạng thái dẫn điện.
Xả dòng sét xuống đất: SPD sẽ dẫn dòng điện quá áp này về hệ thống tiếp địa, giúp ngăn không cho xung sét lan truyền đến thiết bị điện bên trong công trình.
Tự động phục hồi: Sau khi xung sét đã được triệt tiêu, thiết bị chống sét lan truyền tự động trở về trạng thái cách ly ban đầu, sẵn sàng cho lần bảo vệ tiếp theo.
Các linh kiện quan trọng trong SPD:
Varistor (MOV): Chất bán dẫn thay đổi điện trở theo mức điện áp – hoạt động nhanh và hiệu quả với các xung dạng 8/20 µs.
Tiristor (GDT, Spark Gap): Dẫn dòng lớn, thường dùng cho SPD Type 1 để xử lý xung sét đánh trực tiếp.
Diode TVS: Thường dùng trong SPD Type 3 để bảo vệ cổng dữ liệu, tín hiệu.
Tốc độ phản hồi: Thiết bị chống sét lan truyền có thể phản ứng trong vòng vài nano giây, đảm bảo bảo vệ kịp thời trước khi xung sét gây tổn hại cho thiết bị điện tử.
Việc lựa chọn và lắp đặt thiết bị chống sét lan truyền đúng cách là yếu tố then chốt để đảm bảo hiệu quả bảo vệ hệ thống điện. Dưới đây là những tiêu chí kỹ thuật quan trọng mà người dùng cần đặc biệt lưu ý:
Lựa chọn SPD theo vị trí lắp đặt và mức độ rủi ro sét tại khu vực.
Type 1 dùng cho tủ điện tổng, Type 2 cho tủ phân phối, Type 3 gần thiết bị đầu cuối.
Với công trình có hệ thống thu sét trực tiếp, Type 1 là bắt buộc.
Thiết bị SPD cần tương thích với điện áp định mức của hệ thống điện:
Điện dân dụng: 230V/400V
Hệ thống năng lượng mặt trời: DC 600V, 1000V, 1500V
Tránh chọn thiết bị quá cao hoặc quá thấp so với mức điện áp vận hành.
Imax (kA) là dòng sét tối đa mà SPD có thể xả an toàn.
Cần căn cứ vào cấp độ bảo vệ và khu vực lắp đặt:
Type 1: Imax từ 50–100kA
Type 2: Imax từ 20–40kA
Type 3: từ 5–20kA (bảo vệ thiết bị nhạy cảm)
Một hệ thống tiếp địa hiệu quả là điều kiện bắt buộc để SPD hoạt động tốt.
Điện trở tiếp đất nên dưới 10 Ohm, hoặc thấp hơn theo tiêu chuẩn quốc tế.
Nên sử dụng cọc tiếp địa mạ đồng, hệ thống nối đất đồng bộ.
Dù thiết bị SPD có khả năng tự phục hồi, nhưng sau nhiều lần xả sét, hiệu quả có thể suy giảm.
Cần kiểm tra:
Đèn báo trạng thái hoạt động của SPD
Tiếp xúc đầu nối, dây tiếp địa
Vệ sinh, siết chặt bulong định kỳ
Nên thay thế thiết bị sau 3–5 năm sử dụng, tùy điều kiện thực tế.
Thiết bị chống sét lan truyền (SPD) hiện nay đã trở thành thành phần không thể thiếu trong hệ thống điện hiện đại, đặc biệt ở những nơi có giá trị thiết bị cao và yêu cầu độ ổn định liên tục.
Các ứng dụng phổ biến bao gồm:
Nhà ở dân dụng, biệt thự, chung cư cao tầng: Bảo vệ hệ thống điện sinh hoạt, thiết bị điện tử gia đình (tivi, điều hòa, router...).
Tòa nhà văn phòng, trung tâm thương mại: Bảo vệ tủ điện, máy chủ, hệ thống mạng, PCCC và các thiết bị an ninh.
Nhà máy, xưởng sản xuất: Ngăn ngừa gián đoạn sản xuất, hư hại hệ thống tự động hóa (PLC, HMI, biến tần...).
Trạm viễn thông, hệ thống năng lượng mặt trời: Bảo vệ bộ hòa lưới, inverter, trạm sạc và thiết bị truyền dẫn.
Phòng server, trung tâm dữ liệu (Data Center): Giữ an toàn cho thiết bị lưu trữ, chống mất dữ liệu do xung điện áp đột ngột.
Kết luận: Với nguy cơ từ hàng triệu cú sét mỗi năm tại Việt Nam, chống sét lan truyền là một yếu tố không thể thiếu trong mọi hệ thống điện hiện đại. Đây là khoản đầu tư nhỏ nhưng mang lại giá trị to lớn về an toàn, ổn định và tiết kiệm dài hạn. Hãy chủ động trang bị thiết bị chống sét lan truyền phù hợp để bảo vệ toàn diện cho công trình, thiết bị và con người.
Sét lan truyền là hiện tượng xung điện áp cao xuất hiện trong hệ thống dây dẫn khi có sét đánh trực tiếp hoặc gián tiếp. Nó có thể phá hủy mạch điện, làm hỏng thiết bị và thậm chí gây cháy nổ. Đây là nguyên nhân chính dẫn đến mất an toàn điện trong nhiều công trình hiện đại.
Nguyên lý chống sét lan truyền dựa trên việc phát hiện điện áp đột biến và chuyển hướng dòng sét xuống hệ thống tiếp địa. Khi có xung sét, SPD kích hoạt dẫn dòng về đất, sau đó trở lại trạng thái cách ly khi điện áp ổn định.
Để lựa chọn đúng, bạn cần xác định: Cấp độ bảo vệ (Type 1, 2, 3); Điện áp danh định (AC, DC); Dòng xả tối đa (Imax); Ứng dụng cụ thể (nhà ở, công nghiệp, năng lượng mặt trời...). Cách chọn thiết bị chống sét lan truyền cần dựa vào vị trí lắp đặt và mức độ rủi ro tại khu vực công trình.
Cách đấu chống sét lan truyền không quá phức tạp nhưng cần tuân thủ đúng kỹ thuật: Đấu song song SPD với đường dây nguồn; Đảm bảo có hệ thống tiếp địa tốt (R < 10 Ohm); Kết nối đầu vào/ra đúng cực và đúng thứ tự pha.
Bạn có thể tham khảo sơ đồ đấu dây chống sét lan truyền trên các website kỹ thuật hoặc từ tài liệu nhà sản xuất (ABB, Schneider, OBO, Legrand…). Sơ đồ thường thể hiện cách kết nối giữa SPD với dây pha, trung tính và dây tiếp địa rõ ràng.
Khi thi công chống sét lan truyền, cần: Khảo sát vị trí lắp SPD; Chọn thiết bị đúng thông số; Đảm bảo đấu nối ngắn gọn, chắc chắn; Kiểm tra hệ thống tiếp địa kỹ lưỡng; Nên dùng vật tư chính hãng và có đội ngũ thi công giàu kinh nghiệm.
