Đồng hồ ampe kìm (còn gọi là đồng hồ kẹp dòng) là thiết bị đo dòng điện hiện đại được ứng dụng rộng rãi trong cuộc sống và công nghiệp. Thay vì phải kết nối que đo trực tiếp vào mạch như đồng hồ vạn năng, đồng hồ kẹp dòng cho phép kẹp quanh dây dẫn đang có dòng điện chạy qua để đo nhanh chóng mà không cần ngắt điện, đảm bảo an toàn cho người sử dụng
Nhờ cấu tạo gồm khung kẹp và mạch đo tích hợp, thiết bị này có thể đo được dòng điện AC rất lớn (từ vài A đến hàng ngàn A) và thậm chí một số loại có thể đo cả dòng điện DC nhờ cảm biến Hall. Bên cạnh đó, nhiều mẫu đồng hồ kẹp dòng còn tích hợp chức năng đo điện áp, điện trở, thông mạch, tần số… giúp thực hiện nhiều phép đo tiện lợi trên cùng một thiết bị
Nhờ độ chính xác cao và khả năng đo đa năng, đồng hồ ampe kìm (đồng hồ đo điện ampe kìm) ngày càng phổ biến trong sửa chữa điện – điện tử, bảo trì thiết bị điện, và cả trong các dự án nghiên cứu – sản xuất.
Sử dụng đồng hồ ampe kìm mang lại nhiều ưu điểm vượt trội so với các thiết bị đo thông thường:

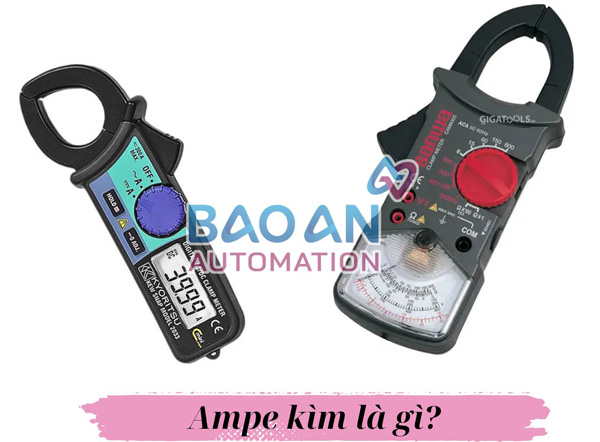

Cơ chế đo: Có hai loại phổ biến nhất là đồng hồ ampe kìm cơ (analog) và đồng hồ ampe điện tử (digital). Đồng hồ ampe cơ thường dùng kim đo và không cần pin, chỉ đo được dòng AC cơ bản. Trong khi đó, ampe kìm kỹ thuật số có màn hình LCD/LED, đo được cả AC và DC (nếu có cảm biến Hall), tích hợp True RMS cho độ chính xác cao, đồng thời có các chức năng bổ sung như đo điện áp, đo tần số, v.v.
Dải đo (AC vs AC/DC): Một số đồng hồ chỉ đo được dòng điện AC (dòng xoay chiều), trong khi các loại cao cấp hơn đo được cả AC và DC. Ví dụ, ampe kìm AC/DC sẽ có thêm mạch cảm biến hoặc cấp điện để đo DC, thường gọi là ampe kìm True RMS. Đặc biệt, để đo chính xác DC, thiết bị cần cảm biến Hall vì từ trường DC không biến thiên
Khả năng đo tối đa: Mỗi model có giới hạn đo khác nhau, như 100A, 600A, 1000A, hay thậm chí 3000A (một số ampe kìm Kyoritsu như 2210R đạt tới 3000A). Hãy chọn thang đo và dòng đo phù hợp với nhu cầu của bạn để đảm bảo an toàn và chính xác nhất.
Kích thước hàm kẹp: Kích thước mở của kìm kẹp quyết định dây dẫn dày bao nhiêu có thể đo được. Ví dụ, đồng hồ kẹp dòng Kyoritsu 2200 có hàm mở Ø33mm để kẹp dây lớn đến 1000A. Một số sản phẩm chuyên dụng còn trang bị dây kẹp mềm (sensor linh hoạt) để đo các dây cực lớn.
Chức năng bổ sung: Một số ampe kìm cao cấp có thêm chức năng tự động tắt, lưu giá trị đo (Data Hold), ghi dữ liệu không dây, kết nối Bluetooth/USB, tích hợp đèn chiếu sáng, cảnh báo vượt ngưỡng,… Hãy căn cứ vào công việc của bạn để chọn loại có chức năng cần thiết.
Việc sử dụng đồng hồ ampe kìm khá đơn giản. Dưới đây là các bước cơ bản để đo dòng điện AC bằng ampe kìm:
Trước khi tiến hành đo, bạn cần thực hiện một số bước chuẩn bị sau:
Kiểm tra thiết bị: Đảm bảo đồng hồ ampe kìm còn pin đầy, màn hình hiển thị rõ. Chọn chế độ đo dòng điện (ký hiệu “A” – thường là AC hoặc AC/DC tùy loại).
Chọn thang đo phù hợp: Nếu không rõ dòng cần đo, hãy chọn dải lớn nhất (chẳng hạn 1000A). Sau khi kẹp và biết được giá trị tương đối, bạn có thể điều chỉnh về dải đo nhỏ hơn để có kết quả chính xác hơn.
Chuẩn bị dây cần đo: Xác định dây dẫn đơn có dòng điện chạy qua. Lưu ý: chỉ kẹp đúng một dây dẫn duy nhất trong hàm kẹp. Nếu bạn kẹp cả dây pha và dây trung tính (hai dây song song), máy sẽ cho giá trị sai hoặc không hiện. Chỉ kẹp một dây riêng lẻ để thu được kết quả chính xác
Kẹp vào dây dẫn và đo: Mở hàm kẹp ra, đưa dây dẫn vào giữa rồi đóng lại để kẹp chặt. Đọc kết quả trên màn hình sau vài giây. Đồng hồ sẽ hiển thị dòng điện chạy qua dây đó.
Kết thúc đo: Sau khi ghi giá trị, tháo kẹp ra và chuyển máy về OFF (tắt) nếu không dùng nữa.
Chỉnh thang đo về chế độ đo dòng điện AC (ký hiệu “A~”) hoặc DC (ký hiệu “A⎓”) tùy vào loại dòng điện cần đo.
Mở kẹp ampe bằng cách bóp tay cầm, sau đó đặt dây điện cần đo vào giữa vòng kẹp.
Đóng kẹp ampe lại để đảm bảo từ trường được đo chính xác.
Đọc kết quả hiển thị trên màn hình LCD (với ampe kìm kỹ thuật số) hoặc quan sát kim chỉ (với ampe kìm analog).
Chỉnh thang đo về chế độ đo điện áp AC (V~) hoặc DC (V⎓).
Cắm que đo: Cắm que đỏ vào cổng VΩ (hoặc ký hiệu tương tự), que đen vào cổng COM.
Đặt que đo vào hai điểm cần đo (ví dụ: hai đầu dây hoặc hai cực của thiết bị).
Đọc kết quả hiển thị trên màn hình.
Chỉnh thang đo về chế độ đo điện trở (Ω).
Cắm que đo đúng cổng, đảm bảo thiết bị không còn điện trước khi đo.
Chạm que đo vào hai đầu linh kiện hoặc dây dẫn cần kiểm tra.
Đọc kết quả trên màn hình ampe kìm.
Khi sử dụng đồng hồ ampe kìm cần lưu ý các điểm sau để đảm bảo an toàn khi sử dụng:
Không đo dòng điện vượt quá giới hạn của thiết bị, tránh làm hỏng ampe kìm.
Không chạm trực tiếp vào đầu đo hoặc dây dẫn khi đang đo điện áp cao.
Chỉ đo từng dây dẫn một, tránh đo cả bó dây vì sẽ gây sai số.
Luôn đeo găng tay cách điện khi thao tác trong môi trường có nguy cơ giật điện.
Sau khi sử dụng, xoay núm về vị trí OFF hoặc chế độ đo điện áp thấp để tiết kiệm pin.
Để đồng hồ ampe kìm hoạt động bền bỉ, chính xác theo thời gian, người dùng cần bảo trì và bảo dưỡng đúng cách. Dưới đây là những hướng dẫn quan trọng giúp thiết bị luôn trong trạng thái tốt nhất.
Vệ sinh bề mặt thiết bị: Dùng khăn mềm hoặc vải khô lau sạch bụi bẩn trên thân máy, đặc biệt là màn hình hiển thị. Nếu cần, có thể sử dụng khăn ẩm nhưng tránh để nước lọt vào bên trong.
Vệ sinh kẹp đo (gọng kìm): Kiểm tra và lau sạch phần cảm biến của kẹp đo để đảm bảo không bị bám bụi hay oxi hóa, tránh ảnh hưởng đến độ chính xác của phép đo.
Kiểm tra dây đo: Đối với ampe kìm có que đo điện áp, cần kiểm tra dây đo xem có bị đứt, nứt hay hở không. Nếu có dấu hiệu hư hỏng, nên thay thế ngay.
Kiểm tra pin (đối với ampe kìm kỹ thuật số): Định kỳ tháo nắp pin kiểm tra xem có dấu hiệu rò rỉ hay không. Nếu pin yếu, cần thay mới để đảm bảo thiết bị hoạt động ổn định.
Hiệu chuẩn định kỳ: Nếu sử dụng trong môi trường chuyên nghiệp, nên hiệu chuẩn ampe kìm theo khuyến nghị của nhà sản xuất để đảm bảo kết quả đo chính xác.
Không đo quá giới hạn thiết bị: Kiểm tra thông số kỹ thuật của ampe kìm trước khi đo để tránh đo dòng điện hoặc điện áp vượt quá khả năng chịu tải.
Tắt nguồn sau khi sử dụng: Nếu thiết bị không có chế độ tự động tắt, hãy luôn nhớ xoay núm về vị trí OFF để tránh hao pin.
Bảo quản nơi khô ráo, thoáng mát: Tránh để ampe kìm ở nơi có độ ẩm cao hoặc môi trường nhiệt độ quá khắc nghiệt vì có thể ảnh hưởng đến linh kiện bên trong.
Tránh va đập mạnh: Không làm rơi, đập hoặc dùng lực quá mạnh khi kẹp dây vì có thể gây hỏng cảm biến đo dòng điện.
Cất giữ trong hộp bảo vệ: Nếu không sử dụng thường xuyên, hãy bảo quản ampe kìm trong hộp đựng để tránh bụi bẩn và va đập.
Thực hiện bảo trì và bảo dưỡng đúng cách sẽ giúp ampe kìm hoạt động chính xác, bền bỉ, kéo dài tuổi thọ thiết bị và đảm bảo an toàn khi sử dụng.
Đồng hồ ampe kìm là một thiết bị đo lường quan trọng, giúp kiểm tra dòng điện một cách nhanh chóng, an toàn và chính xác mà không cần ngắt mạch. Nhờ nguyên lý cảm ứng từ, ampe kìm trở thành công cụ không thể thiếu đối với thợ điện, kỹ sư điện tử và những người làm việc trong lĩnh vực kỹ thuật.
