Van bướm, trong hệ thống ống dẫn chất lỏng, là một thiết bị quan trọng giúp điều chỉnh và kiểm soát dòng chảy của các loại chất khác nhau. Với khả năng hoạt động linh hoạt và dễ dàng, van bướm ngày càng được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp cũng như dân dụng. Trong bài viết này, Bảo An sẽ cùng bạn tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động, phân loại và ứng dụng thực tế của van bướm, giúp bạn lựa chọn được loại van phù hợp nhất cho hệ thống của mình.

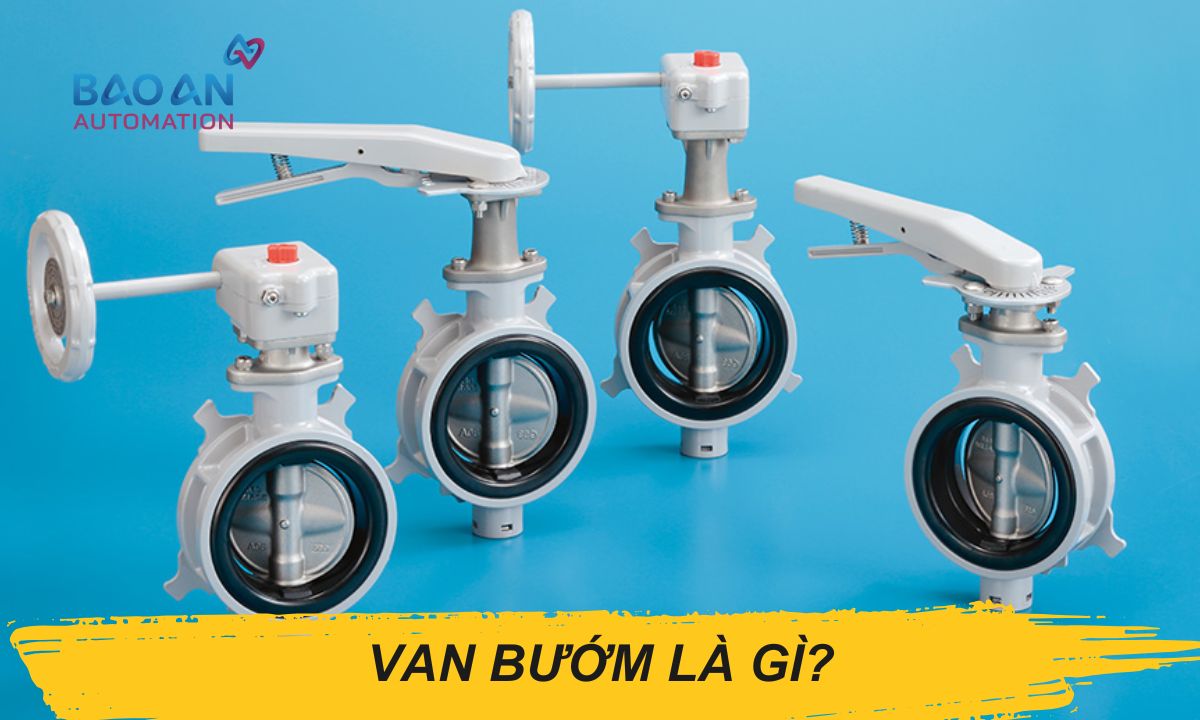

Hình 1: Van bướm là gì?
Định nghĩa van bướm
Van bướm (butterfly valve) là một thiết bị được sử dụng để kiểm soát dòng chảy của chất lỏng hoặc khí thông qua một ống dẫn. Tên gọi "van bướm" xuất phát từ hình dạng của đĩa van giống như cánh bướm, xoay quanh trục để mở hoặc đóng dòng chảy. Đóng vai trò quan trọng trong hệ thống ống dẫn nhờ khả năng điều tiết và kiểm soát dòng chảy hiệu quả. Nhờ vào thiết kế đơn giản và trọng lượng nhẹ, van bướm trở thành một giải pháp tối ưu cho nhiều ứng dụng.
Lịch sử phát triển
Van bướm đã tồn tại từ rất lâu, nhưng tính năng và chất liệu chế tạo liên tục được cải tiến theo thời gian. Ban đầu, van bướm chủ yếu được làm từ gang hoặc thép, nhưng giờ đây, với sự phát triển của công nghệ vật liệu, chúng ta đã có những sản phẩm làm từ inox, nhựa PVC và thậm chí là các hợp kim đặc biệt để chịu được môi trường khắc nghiệt.
Để hiểu rõ hơn về Van bướm, cần phải đi sâu vào cấu tạo và nguyên lý hoạt động của nó. Một chiếc van bướm điển hình bao gồm nhiều thành phần, mỗi thành phần đều đảm nhận một chức năng riêng biệt.

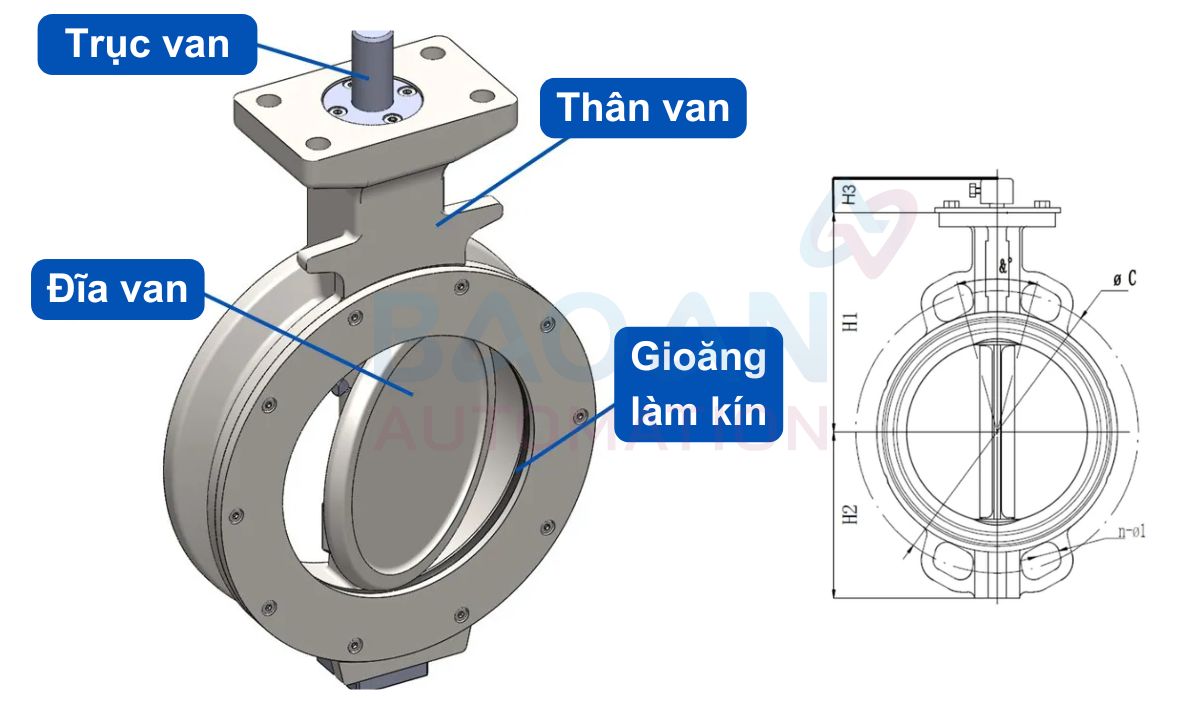

Hình 2: Cấu tạo van bướm
Các thành phần chính của van bướm
Thân van: Là bộ phận chính của van, thường được chế tạo từ gang, inox hoặc nhựa tùy thuộc vào ứng dụng.
Đĩa van: Là bộ phận quyết định khả năng đóng mở của van. Đĩa van có thể xoay quanh một trục trung tâm.
Trục van: Kết nối giữa đĩa van và bộ điều khiển, giúp chuyển động của đĩa van.
Gioăng làm kín (Seat): Là bộ phận đảm bảo độ kín giữa đĩa van và thân van, giúp ngăn chặn rò rỉ. Thường được làm từ cao su, PTFE hoặc kim loại mềm để tăng độ bền và khả năng chịu áp suất.
Bộ phận điều khiển: Có thể là tay gạt, tay quay hoặc bộ điều khiển tự động (điện, khí nén), được liên động với trục van để vận hành van.
Nguyên lý hoạt động

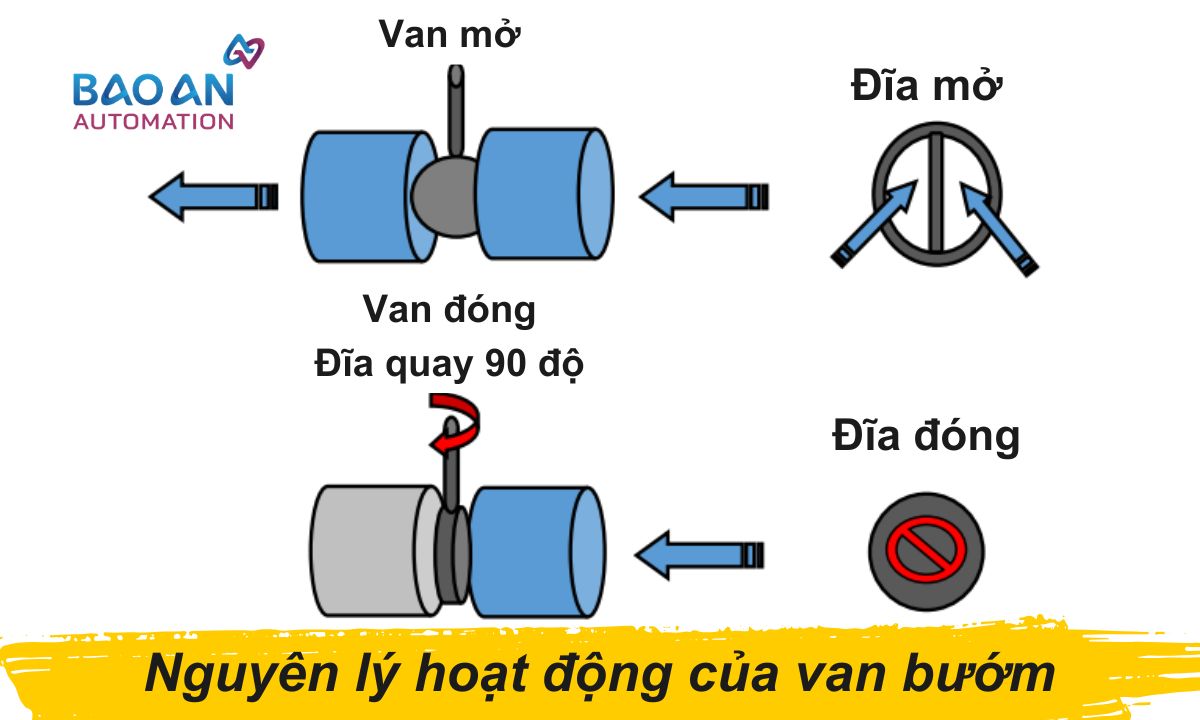

Hình 3: Nguyên lý hoạt động của van bướm
Van bướm hoạt động dựa trên nguyên lý xoay. Khi bộ phận điều khiển được vận hành, trục van cố định sẽ xoay và kéo đĩa van xoay theo, cho phép mở hoặc đóng đường đi của chất lỏng. Khi đĩa van ở vị trí vuông góc với dòng chảy, van được coi là đóng, ngược lại, nếu đĩa van song song với dòng chảy, van sẽ mở.
Quá trình mở và đóng diễn ra rất nhanh chóng, nhờ đó mà van bướm được ưa chuộng trong nhiều ứng dụng cần kiểm soát dòng chảy nhanh chóng.
Van bướm được phân loại thành nhiều loại khác nhau nhằm đáp ứng nhu cầu và ứng dụng cụ thể. Việc phân loại này không chỉ giúp người tiêu dùng dễ dàng lựa chọn mà còn tối ưu hóa quá trình sử dụng.
Một trong những cách phân loại phổ biến nhất là theo phương thức điều khiển. Điều này ảnh hưởng lớn đến khả năng vận hành và tính thuận tiện của van.

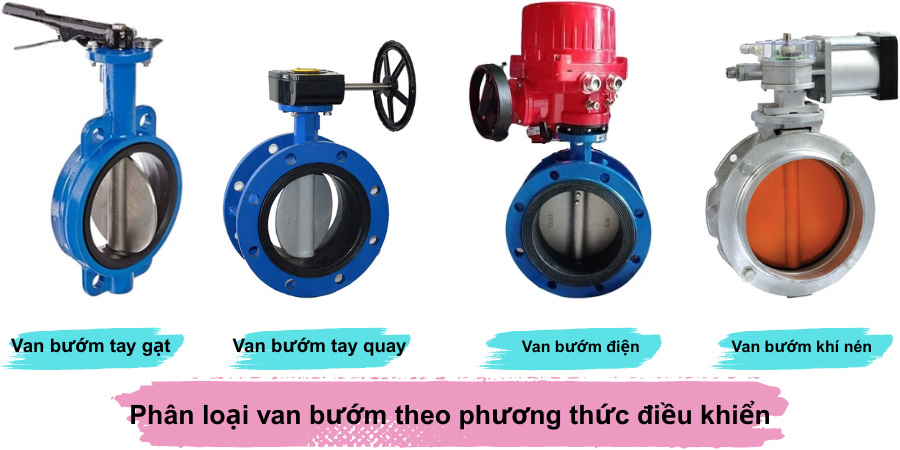

Hình 4: Phân loại van bướm theo phương thức điều khiển
Van bướm điều khiển thủ công bao gồm Van bướm tay gạt và Van bướm tay quay, là những loại van bướm đơn giản và phổ biến nhất. Với thiết kế dễ sử dụng, người dùng chỉ cần xoay tay gạt là có thể mở hoặc đóng van, điều chỉnh dòng chảy dựa trên góc quay của đĩa
Chúng thường được sử dụng trong các hệ thống nhỏ, nơi mà việc điều khiển bằng tay là đủ để kiểm soát dòng chảy. Tuy nhiên, hạn chế của nó là không thích hợp cho những ứng dụng cần điều khiển tự động.
So sánh Van bướm tay gạt và Van bướm tay quay
| Loại van | Van bướm tay gạt | Van bướm tay quay |
| Cơ chế hoạt động | Sử dụng một cần gạt (lever) để mở hoặc đóng van. Khi cần gạt được đẩy hoặc kéo, đĩa van nhanh chóng xoay quanh trục để điều chỉnh lưu lượng dòng chảy. | Sử dụng tay quay hoặc nút xoay để điều khiển đĩa van. Người dùng cần quay tay cầm theo một góc nhất định để mở hoặc đóng van, cho phép điều chỉnh mức mở chính xác hơn. |
| Ưu điểm | - Vận hành nhanh chóng: Cần gạt cho phép thao tác mở/đóng van một cách nhanh gọn, thuận tiện trong các ứng dụng đòi hỏi phản ứng nhanh. - Dễ sử dụng: Thiết kế đơn giản, dễ thao tác cho cả người mới sử dụng. |
- Kiểm soát chính xác: Cho phép điều chỉnh mức mở/đóng van một cách tinh vi, phù hợp với các ứng dụng yêu cầu sự chính xác cao về lưu lượng và áp suất.
- Tính linh hoạt: Thích hợp với các hệ thống cần điều chỉnh liên tục hoặc trong các quy trình sản xuất đòi hỏi sự kiểm soát tỉ mỉ.
|
| Nhược điểm | Kiểm soát không tinh vi: Không cho phép điều chỉnh mức mở/đóng chính xác như van tay quay, vì cần gạt thường chuyển từ trạng thái mở hoàn toàn sang đóng hoàn toàn. | - Tốc độ thao tác chậm hơn: Do yêu cầu quay tay cầm theo góc, thao tác có thể chậm hơn so với van tay gạt. - Yêu cầu kỹ năng: Người vận hành cần có kỹ năng để điều chỉnh chính xác mức mở/đóng của van. |
Van bướm điều khiển điện được điều khiển bằng động cơ điện, giúp tự động hóa quá trình mở và đóng. Đây là lựa chọn lý tưởng cho những ứng dụng yêu cầu độ chính xác cao và tốc độ nhanh. Điểm mạnh của loại van này là khả năng tích hợp vào hệ thống điều khiển tự động, giúp tiết kiệm nhân lực và thời gian.
Van bướm điều khiển khí nén sử dụng khí nén để điều khiển hoạt động của van. Đây là một lựa chọn tuyệt vời cho các hệ thống cần tốc độ nhanh và sức mạnh lớn. Loại van này thường gặp trong các dây chuyền sản xuất tự động, nơi mà tốc độ và hiệu suất là rất quan trọng.
Vật liệu chế tạo cũng là một yếu tố quan trọng trong việc phân loại van bướm. Chất liệu sẽ quyết định tính năng và độ bền của van.
Van bướm gang thường được sử dụng trong các hệ thống cấp nước, thoát nước và nhiều ứng dụng khác do tính khả thi và chi phí thấp. Mặc dù chịu ăn mòn kém, nhưng với lớp phủ bảo vệ, loại van này vẫn có thể hoạt động hiệu quả trong nhiều năm.
Van bướm inox là lựa chọn lý tưởng cho các ứng dụng yêu cầu tính chống ăn mòn cao, chẳng hạn như trong ngành thực phẩm hoặc hóa chất. Loại van này không chỉ đẹp mà còn bền bỉ, giúp nâng cao tuổi thọ của thiết bị.
Van bướm nhựa là sự lựa chọn tốt cho các hệ thống cần nhẹ và chống ăn mòn. Với giá thành phải chăng, van bướm nhựa được sử dụng nhiều trong các ứng dụng không yêu cầu áp suất quá cao.
Van bướm thép thường được sử dụng cho các ứng dụng công nghiệp nặng, nơi mà áp suất và nhiệt độ cao là vấn đề. Với khả năng chịu lực tốt, van bướm thép có thể hoạt động hiệu quả trong điều kiện khắc nghiệt.
Kiểu kết nối cũng là một cách phân loại quan trọng, ảnh hưởng đến khả năng lắp đặt và tính tiện lợi của van.

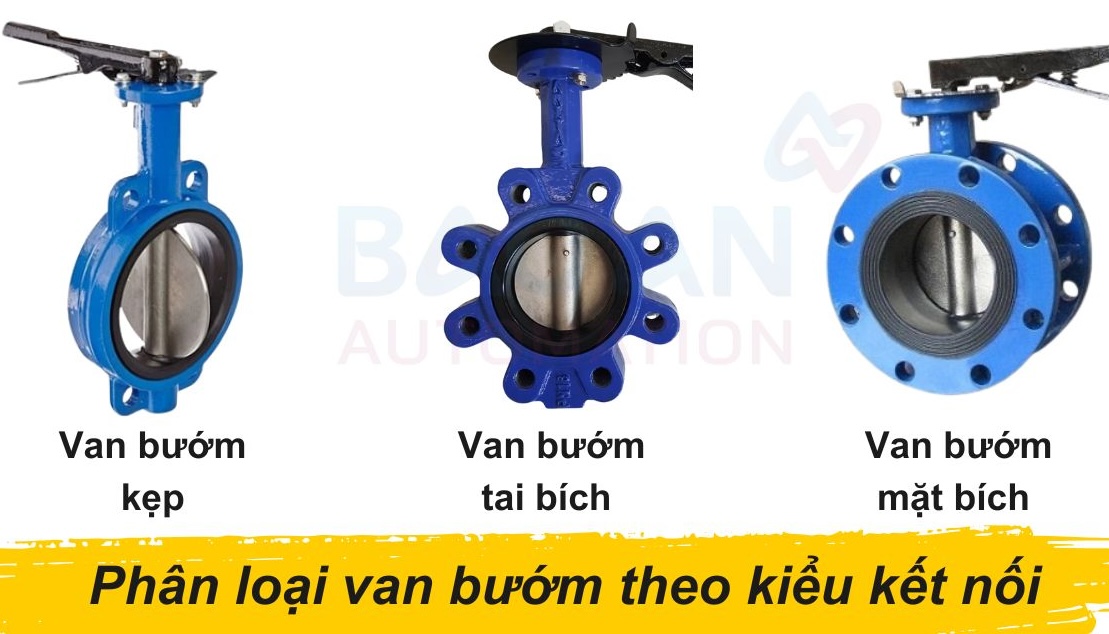

Hình 5: Phân loại van bướm theo kiểu kết nối
Van bướm kẹp có thiết kế rất phù hợp để lắp đặt trong các hệ thống ống dẫn mà không cần nhiều không gian. Với kiểu kết nối này, bạn có thể dễ dàng thay thế hoặc bảo trì mà không cần tháo rời toàn bộ hệ thống.
Van bướm tai bích được thiết kế với các lỗ ren trên thân van, thuận tiện cho việc lắp đặt. Điều này giúp tăng cường độ chắc chắn và an toàn cho van, đặc biệt trong những ứng dụng yêu cầu khả năng chịu áp lực cao.
Van bướm mặt bích thường được sử dụng cho các ứng dụng yêu cầu độ kín cao. Kiểu kết nối này giúp đảm bảo rằng van được gắn chặt và không bị rò rỉ, phù hợp cho các hệ thống có áp suất cao.
Như mọi thiết bị khác, van bướm cũng có cả ưu điểm và nhược điểm. Hiểu rõ những điều này sẽ giúp người sử dụng đưa ra quyết định thông minh hơn khi lựa chọn.
Ưu điểm
Thiết kế nhỏ gọn, tiết kiệm không gian: Van bướm có thiết kế nhỏ gọn hơn so với các loại van khác như van bi hay van cổng, giúp tiết kiệm không gian lắp đặt và rất tiện lợi trong những khu vực có diện tích hạn chế.
Dễ dàng lắp đặt và bảo trì: Việc lắp đặt và bảo trì van bướm rất đơn giản, giúp tiết kiệm thời gian và chi phí cho từng lần bảo trì.
Giá thành hợp lý so với các loại van khác: So với các loại van khác, van bướm thường có giá thành thấp hơn, là lựa chọn kinh tế cho nhiều ứng dụng.
Ứng dụng linh hoạt trong nhiều lĩnh vực: Sự đa dạng về kiểu dáng và chức năng sử dụng giúp van bướm có thể ứng dụng trong nhiều lĩnh vực khác nhau, từ cấp thoát nước đến công nghiệp chế biến thực phẩm.
Nhược điểm
Không phù hợp với môi trường có áp suất quá cao: Do thiết kế và vật liệu chế tạo, van bướm không phải là lựa chọn tốt cho những ứng dụng yêu cầu áp suất cao, nơi mà van bi hoặc van cổng có thể hoạt động hiệu quả hơn.
Có thể gây tổn thất áp suất trong hệ thống: Khi hoạt động, van bướm có thể gây ra tổn thất áp suất do việc mở hoặc đóng không hoàn toàn, khiến cho dòng chảy bị gián đoạn. Điều này có thể ảnh hưởng đến hiệu suất của toàn bộ hệ thống.
Van bướm không chỉ dừng lại ở lý thuyết mà còn được ứng dụng rất rộng rãi trong thực tế. Dưới đây là một số lĩnh vực mà van bướm thường được sử dụng.

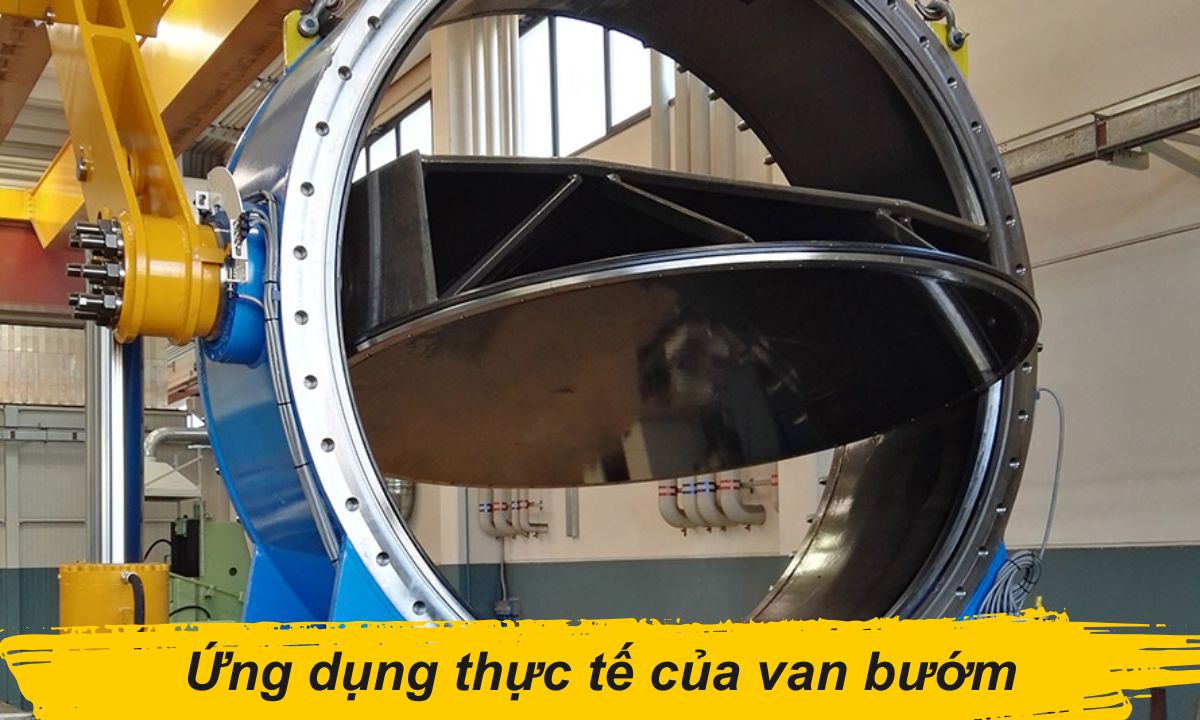

Hình 6: Ứng dụng thực tế của van bướm
Trong hệ thống cấp thoát nước
Van bướm thường được sử dụng trong các hệ thống cấp thoát nước, giúp điều chỉnh và kiểm soát dòng chảy một cách hiệu quả. Với khả năng hoạt động linh hoạt, van bướm giúp duy trì lưu lượng nước ổn định, ngăn ngừa tình trạng tắc nghẽn.
Hệ thống cấp thoát nước thường yêu cầu sự chính xác và đáng tin cậy, và van bướm đã chứng minh được điều đó trong nhiều năm qua. Sự đơn giản trong thiết kế cũng giúp cho việc bảo trì và sửa chữa trở nên dễ dàng hơn.
Trong công nghiệp dầu khí và hóa chất
Trong ngành công nghiệp dầu khí và hóa chất, van bướm thường được sử dụng để kiểm soát dòng chảy của các chất lỏng và khí có tính ăn mòn. Với khả năng chống ăn mòn tốt, van bướm inox trở thành lựa chọn hàng đầu trong ngành này.
Ngoài ra, việc sử dụng van bướm điều khiển điện hoặc khí nén giúp tự động hóa quy trình sản xuất, giảm thiểu nhân lực và tăng hiệu suất.
Trong hệ thống HVAC (sưởi ấm, thông gió, điều hòa không khí)
Trong các hệ thống HVAC, van bướm thường được sử dụng để điều chỉnh và kiểm soát lưu lượng không khí. Với khả năng mở và đóng nhanh chóng, van bướm giúp duy trì nhiệt độ và độ ẩm lý tưởng trong không gian.
Bên cạnh đó, việc tích hợp van bướm với hệ thống điều khiển tự động giúp tăng cường hiệu quả sử dụng năng lượng và giảm thiểu chi phí vận hành.
Trong ngành thực phẩm và đồ uống
Trong ngành thực phẩm, van bướm inox là lựa chọn hàng đầu nhờ khả năng chống ăn mòn và dễ dàng vệ sinh. Sự an toàn và sạch sẽ là yếu tố tối quan trọng trong ngành thực phẩm, và van bướm đã đáp ứng tốt yêu cầu này.
Hơn nữa, các loại van bướm điều khiển tự động giữ vai trò quan trọng trong việc kiểm soát dòng chảy, giúp quy trình sản xuất diễn ra liên tục và hiệu quả.
Trong ngành xử lý nước thải
Van bướm cũng thường được sử dụng trong các hệ thống xử lý nước thải để điều chỉnh dòng chảy của nước thải. Với thiết kế bền bỉ và khả năng chống ăn mòn, van bướm giúp đảm bảo quy trình xử lý nước thải diễn ra hiệu quả.
Việc sử dụng van bướm trong các hệ thống này không chỉ giúp kiểm soát dòng chảy mà còn góp phần bảo vệ môi trường, ngăn ngừa ô nhiễm.
Kết luận: Từ những thông tin trên, có thể thấy rằng van bướm là một thiết bị vô cùng quan trọng trong nhiều lĩnh vực khác nhau. Nhờ vào tính năng linh hoạt, khả năng hoạt động hiệu quả và giá thành hợp lý, van bướm đã trở thành sự lựa chọn hàng đầu cho nhiều ứng dụng. Bằng cách nắm rõ các loại van bướm cũng như ưu điểm, nhược điểm của từng loại, người dùng có thể lựa chọn giải pháp tối ưu nhất cho nhu cầu của mình. Hy vọng rằng bài viết này sẽ cung cấp cho bạn cái nhìn sâu sắc về van bướm và những ứng dụng thực tế của nó trong đời sống và công nghiệp.
