Trong thế giới điện tử và mạch điện công nghiệp, việc hiểu rõ tụ điện là gì đóng vai trò then chốt để thiết kế, vận hành và bảo trì hệ thống điện hiệu quả. Bài viết này sẽ cung cấp cho bạn cái nhìn tổng quan về tụ điện – từ định nghĩa, cấu tạo, nguyên lý hoạt động đến các loại tụ điện phổ biến và công dụng thực tế của chúng. Đồng thời, chúng ta sẽ cùng Bảo An khám phá những yếu tố cần cân nhắc khi lựa chọn tụ điện phù hợp với các ứng dụng cụ thể.
Hình 1: Tụ điện là gì?
Tụ điện là gì? Tụ điện là một thiết bị điện tử dùng để lưu trữ và giải phóng năng lượng dưới dạng điện tích. Ở dạng nguyên thủy nhất, tụ điện gồm hai tấm dẫn điện được cách nhau bởi một lớp chất điện môi – một vật liệu cách điện có khả năng phân cực. Khi có điện áp đặt vào, một tấm tích điện dương (thiếu electron) và tấm kia tích điện âm (thừa electron), tạo nên một trường điện mạnh giữa chúng. Nhờ lực hút của điện tích trái dấu và lớp cách điện ngăn cản sự di chuyển tự do, tụ điện giữ lại năng lượng để giải phóng khi mạch cần.
Tụ điện đóng vai trò quan trọng trong hầu hết các hệ thống điện tử nhờ vào khả năng:
Lưu trữ năng lượng: Cung cấp nguồn điện tạm thời cho mạch khi cần.
Ổn định điện áp: Giảm dao động và loại bỏ nhiễu, bảo vệ các linh kiện quan trọng.
Hỗ trợ khởi động mạch: Cung cấp dòng điện đột xuất trong các ứng dụng như khởi động động cơ hay đèn flash.
Lọc tín hiệu: Giúp chuyển đổi dòng điện xoay chiều (AC) sang dòng điện một chiều (DC) ổn định.
Những chức năng này đã làm cho tụ điện trở thành một thành phần không thể thiếu trong thiết kế mạch điện và hệ thống điện tử hiện đại.
Cấu tạo của tụ điện bao gồm các thành phần cơ bản sau:
Vỏ tụ điện: Bảo vệ các thành phần bên trong khỏi tác động cơ học, môi trường và giúp cố định tụ trên mạch.
Lớp cách nhiệt: Ngăn chặn ảnh hưởng của nhiệt độ bên ngoài và bảo vệ cấu trúc bên trong của tụ điện.
Lớp bảo vệ: Bảo vệ tụ điện khỏi các yếu tố môi trường như ẩm, bụi bẩn và ăn mòn.
Bản điện cực: Hai lớp kim loại dẫn điện, được gọi là tấm anode (lưu trữ điện tích dương) và tấm catốt (lưu trữ điện tích âm),
Chất điện môi: Lớp vật liệu cách điện như mica, gốm, polymer hay giấy tẩm điện phân nằm giữa các bản điện cực. Chức năng chính của chất điện môi là ngăn cách hai bản điện và giữ điện tích không bị rò rỉ.
Thông số kỹ thuật: Các yếu tố như giá trị điện dung (đo bằng Farad), điện áp định mức, kích thước vật lý và loại chất điện môi quyết định hiệu suất và ứng dụng của tụ điện.

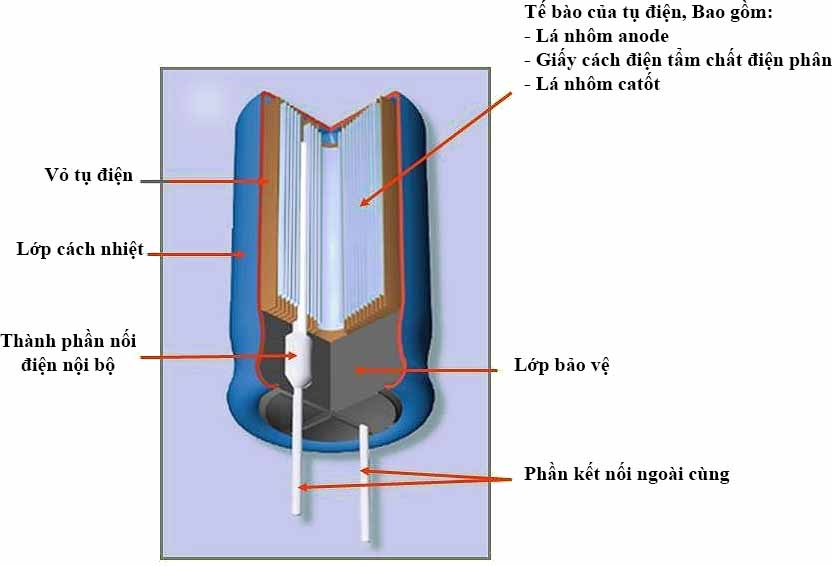

Hình 2: Cấu tạo của tụ điện
Nguyên lý hoạt động của tụ điện dựa trên hiện tượng tích tụ và giải phóng điện tích:
Tích tụ điện tích: Khi nguồn điện được áp dụng, các điện tích dương và âm được tích lũy trên hai bản điện cực đối diện, tạo nên một trường điện mạnh.
Giữ và giải phóng năng lượng: Lớp chất điện môi giữ cho các điện tích không thể di chuyển tự do, từ đó năng lượng được lưu trữ. Khi mạch yêu cầu, tụ điện sẽ xả điện năng này, giúp ổn định điện áp hoặc cung cấp nguồn điện ngắn hạn cho mạch.
Chính cơ chế này giải thích rõ tụ điện là gì và lý do tụ điện được ứng dụng rộng rãi trong các mạch điện.

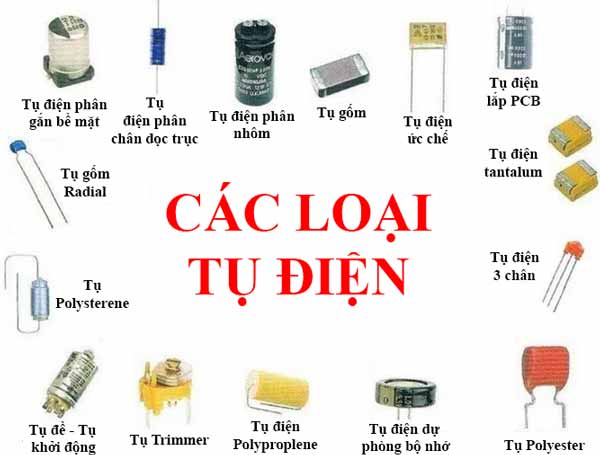

Hình 3: Các loại tụ điện
Tụ điện phân hay còn gọi là tụ hóa (tên tiếng Anh: Electrolytic Capacitor), một loại tụ điện phân cực (có cực dương và cực âm rõ ràng), chuyên dùng để lưu trữ và lọc điện tích trong các mạch điện một chiều (DC). Tên gọi “tụ hóa” bắt nguồn từ việc nó sử dụng dung dịch điện phân để tạo ra điện dung lớn.
Đặc điểm:
Sử dụng dung môi điện phân, giúp điện dung của tụ điện cao (μF đến hàng nghìn μF).
Thiết kế nhỏ gọn nhưng phù hợp với các ứng dụng yêu cầu lưu trữ năng lượng lớn.
Ưu điểm: Giá thành phải chăng, điện dung cao.
Nhược điểm: Tuổi thọ hạn chế, dễ bị lão hóa và nhạy cảm với nhiệt độ cũng như điện áp định mức.
Tụ gốm được chế tạo từ chất điện môi gốm, có độ ổn định cao và phù hợp với các mạch điện cao tần.
Đặc điểm: Kích thước nhỏ, độ ổn định điện dung theo nhiệt độ và tần số rất tốt.
Ưu điểm: Độ bền cao, khả năng chịu nhiệt và tần số vượt trội
Ứng dụng: Sử dụng chủ yếu trong các mạch cao tần, mạch dao động và thiết bị RF (radio frequency).
Tụ film được sản xuất bằng công nghệ ép các lớp màng polymer hoặc mica xen kẽ với các lớp điện cực, tạo thành cấu trúc đa lớp.
Đặc điểm: Sử dụng quy trình ép và cán, tạo ra các lớp màng mỏng liên tiếp giúp tăng điện dung và cải thiện hiệu suất hoạt động.
Ưu điểm: Tuổi thọ cao, độ ổn định tốt và khả năng chịu nhiệt vượt trội.
Nhược điểm: Giá thành cao hơn so với tụ điện điện phân, mặc dù thường có giá thấp hơn so với một số loại tụ điện chuyên dụng khác.
Ứng dụng: Phù hợp với mạch lọc, ổn định điện áp và các ứng dụng đòi hỏi hiệu suất cao trong môi trường làm việc khắt khe.
Tụ điện có vai trò quan trọng trong việc:
Loại bỏ nhiễu: Tụ điện hấp thụ các tín hiệu nhiễu không mong muốn, từ đó cải thiện chất lượng nguồn điện.
Ổn định điện áp: Khi điện áp biến động, tụ điện nhanh chóng nạp và xả điện, giúp duy trì mức điện áp ổn định cho mạch điện.
Ví dụ: Trong bộ nguồn của máy tính, tụ điện giúp giảm gợn sóng điện áp sau quá trình chỉnh lưu, đảm bảo hệ thống hoạt động ổn định và bảo vệ các linh kiện khỏi dao động điện áp không mong muốn.
Tụ điện được sử dụng như một nguồn dự phòng lưu trữ năng lượng tạm thời:
Cung cấp nguồn điện ngắn hạn: Tụ điện có khả năng xả điện nhanh, thích hợp cho các mạch khởi động và các ứng dụng yêu cầu dòng điện đột xuất cao.
Hỗ trợ hệ thống tái tạo năng lượng: Trong các hệ thống năng lượng mặt trời hoặc gió, tụ điện giúp cân bằng và tối ưu hóa việc sử dụng năng lượng.
Ví dụ: Các đèn flash máy ảnh sử dụng tụ điện điện phân để tích trữ năng lượng và xả ra nhanh chóng, tạo ra ánh sáng mạnh trong thời gian ngắn.
Tụ đề (tiếng anh là Start Capacitor) sử dụng trong các ứng dụng đòi hỏi dòng điện khởi động lớn, tụ đề đóng vai trò cung cấp năng lượng đột xuất. Ví dụ:
Tụ đề giúp động cơ bơm có đủ lực quay ban đầu
Hỗ trợ mô-tơ xoay lồng giặt từ trạng thái đứng yên
Tụ đề giúp máy nén khởi động trơn tru
Hỗ trợ mô-tơ làm lạnh nặng tải khởi động
Tụ bù là một dạng ứng dụng đặc biệt của tụ điện trong hệ thống điện:
Cải thiện hệ số công suất: Bằng cách bù công suất phản kháng, tụ bù giúp giảm lãng phí điện năng và tăng hiệu quả sử dụng năng lượng.
Ổn định điện áp và giảm tổn thất: Khi được lắp đặt trong hệ thống điện công nghiệp, tụ bù giúp giảm tổn thất điện năng và cải thiện hiệu suất hoạt động của các thiết bị điện.
Ví dụ: Trong các tòa nhà thương mại và nhà máy, tụ bù giúp giảm chi phí điện tiêu thụ và đảm bảo hoạt động ổn định của hệ thống điện.
Lưu trữ năng lượng hiệu quả: Tụ điện có thể nạp và xả điện nhanh chóng, giúp cung cấp nguồn điện tạm thời cho mạch khi cần thiết.
Đáp ứng nhanh: Khả năng xả điện nhanh của tụ điện giúp ổn định điện áp và lọc nhiễu, đảm bảo hoạt động mạch điện ổn định.
Chi phí sản xuất thấp: Với thiết kế đơn giản và vật liệu phổ biến, tụ điện thường có giá thành thấp, giúp tối ưu hóa chi phí sản xuất của các hệ thống điện tử.
Dễ dàng tích hợp: Kích thước nhỏ gọn và thiết kế linh hoạt của tụ điện cho phép tích hợp dễ dàng vào nhiều loại mạch điện khác nhau.
Tuổi thọ hạn chế: Một số loại tụ điện, đặc biệt là tụ điện điện phân, có thể bị lão hóa nhanh chóng nếu hoạt động liên tục trong môi trường nhiệt độ cao hoặc điện áp vượt mức.
Ảnh hưởng của điều kiện môi trường: Nhiệt độ, độ ẩm và các yếu tố môi trường khác có thể ảnh hưởng đến hiệu suất lưu trữ năng lượng và độ bền của tụ điện.
Yêu cầu về chất điện môi: Hiệu suất của tụ điện phụ thuộc lớn vào chất lượng và loại chất điện môi được sử dụng, do đó việc lựa chọn sản phẩm chất lượng là rất quan trọng.
Khi chọn tụ điện, việc xác định đúng giá trị điện dung và điện áp định mức là cực kỳ quan trọng.
Giá trị điện dung: Được đo bằng đơn vị Farad (F) và thể hiện khả năng lưu trữ năng lượng của tụ. Mỗi mạch điện yêu cầu một mức điện dung cụ thể, từ vài picoFarad (pF) đến hàng microFarad (µF) hoặc miliFarad (mF).
Điện áp định mức: Là mức điện áp tối đa mà tụ điện có thể chịu đựng mà không bị hư hỏng. Đảm bảo rằng điện áp định mức của tụ vượt qua mức điện áp làm việc của mạch sẽ giúp bảo vệ hệ thống.
Ví dụ: Trong mạch nguồn của máy tính, các tụ điện thường có giá trị từ 470µF đến 1000µF với điện áp định mức từ 25V đến 35V để đảm bảo nguồn điện ổn định.
Chọn lựa tụ điện từ các thương hiệu uy tín và có chứng nhận chất lượng là điều cần thiết để đảm bảo hoạt động lâu dài của hệ thống.
Chất lượng: Sản phẩm từ các nhà sản xuất uy tín thường có độ bền cao và được kiểm định chất lượng nghiêm ngặt.
Tuổi thọ: Một số loại tụ như tụ điện film có tuổi thọ vượt trội so với tụ điện điện phân. Bảo trì định kỳ giúp phát hiện sớm dấu hiệu lão hóa và thay thế kịp thời, giữ cho hệ thống luôn hoạt động hiệu quả.
Ví dụ: Trong các ứng dụng công nghiệp, nơi yêu cầu hoạt động liên tục ở nhiệt độ cao, việc sử dụng tụ điện film sẽ mang lại hiệu suất ổn định và tuổi thọ dài hơn.
Việc lựa chọn tụ điện còn phải căn cứ vào chức năng và đặc tính của mạch điện cần sử dụng:
Mạch lọc và ổn định: Đòi hỏi tụ điện có khả năng loại bỏ nhiễu và duy trì điện áp ổn định.
Mạch khởi động: Cần tụ điện có khả năng lưu trữ năng lượng lớn và xả điện nhanh, đáp ứng yêu cầu dòng điện đột xuất.
Mạch điều khiển: Yêu cầu tụ điện có phản hồi nhanh và độ chính xác cao, góp phần tối ưu hóa hoạt động của hệ thống điện tử.
Ví dụ: Ở mạch khởi động động cơ, tụ điện với điện dung lớn và khả năng xả nhanh được ưu tiên lựa chọn, trong khi ở mạch ổn định điện áp của máy tính, các tụ có tốc độ đáp ứng nhanh và điện dung ổn định sẽ được ưa chuộng.
Kết luận
Qua bài viết, chúng ta đã đi sâu tìm hiểu về tụ điện là gì, từ định nghĩa, cấu tạo đến nguyên lý hoạt động cơ bản. Bên cạnh đó, bài viết còn giới thiệu các loại tụ điện phổ biến như tụ điện điện phân, tụ điện gốm và tụ điện film, cùng với những ứng dụng thiết thực của chúng trong mạch lọc, ổn định điện áp, lưu trữ năng lượng, hỗ trợ khởi động và bù công suất phản kháng.
Việc lựa chọn tụ điện phù hợp dựa trên các yếu tố như giá trị điện dung, điện áp định mức, chất lượng, tuổi thọ và ứng dụng cụ thể của mạch điện là vô cùng quan trọng để đảm bảo hệ thống điện tử hoạt động ổn định và hiệu quả. Hiểu rõ tụ điện là gì và cách thức hoạt động của chúng sẽ giúp các kỹ sư, nhà thiết kế mạch và người dùng cuối tối ưu hóa hiệu suất của hệ thống, giảm thiểu chi phí bảo trì và nâng cao độ tin cậy của các thiết bị điện.
Hy vọng rằng bài viết này đã cung cấp những thông tin hữu ích và chi tiết về tụ điện, giúp bạn có thêm kiến thức để lựa chọn và ứng dụng tụ điện một cách hiệu quả trong các dự án điện tử và công nghiệp. Hãy luôn cập nhật và tìm hiểu thêm để nắm bắt xu hướng công nghệ mới, nhằm tối ưu hóa hệ thống điện của bạn trong kỷ nguyên Công nghiệp 4.0.
Tụ điện là một thiết bị điện tử dùng để lưu trữ và giải phóng năng lượng dưới dạng điện tích. Nguyên lý hoạt động của nó dựa trên việc tích tụ điện tích giữa hai bản điện cực, cách nhau bởi chất điện môi, giúp ổn định điện áp và lọc nhiễu trong mạch điện.
Các loại tụ điện phổ biến bao gồm:
Tụ điện phân: Có điện dung cao, giá thành thấp nhưng tuổi thọ hạn chế.
Tụ điện gốm: Ổn định ở tần số cao, kích thước nhỏ nhưng chỉ phù hợp với một số ứng dụng nhất định.
Tụ điện film: Đạt hiệu suất cao, tuổi thọ tốt nhưng giá thành thường cao hơn.
Tụ điện giúp lưu trữ năng lượng, ổn định điện áp và loại bỏ nhiễu, hỗ trợ khởi động mạch điện, cân bằng nguồn điện và bảo vệ các linh kiện khác khỏi dao động điện áp không mong muốn.
Để chọn được tụ điện phù hợp, cần xác định thông số kỹ thuật như giá trị điện dung, điện áp định mức và loại chất điện môi dựa trên yêu cầu mạch. Ngoài ra, cân nhắc ứng dụng cụ thể của mạch (lọc, ổn định, khởi động...) và chất lượng, tuổi thọ của tụ điện cũng rất quan trọng.
Bảo trì tụ điện bao gồm kiểm tra các thông số kỹ thuật (điện dung, điện áp định mức) và kiểm tra các dấu hiệu lão hóa, hư hỏng hoặc rò rỉ. Việc kiểm tra định kỳ giúp đảm bảo tụ điện luôn hoạt động đúng theo giới hạn kỹ thuật, kéo dài tuổi thọ và duy trì hiệu suất của hệ thống điện.
