Van một chiều là một thiết bị quan trọng trong hệ thống đường ống, được sử dụng rộng rãi trong cả công nghiệp lẫn dân dụng. Chức năng chính của van một chiều là cho phép dòng chảy đi qua theo một hướng duy nhất và ngăn chặn dòng chảy ngược, từ đó bảo vệ các thiết bị và duy trì hoạt động ổn định của toàn bộ hệ thống. Trong bài viết này, Bảo An sẽ giúp các bạn hiểu được chi tiết van một chiều là gì, cấu tạo bên trong, nguyên lý hoạt động của nó ra sao, cũng như phân loại các loại van một chiều phổ biến hiện nay. Những thông tin này sẽ giúp bạn hiểu rõ hơn về vai trò và cách lựa chọn loại van phù hợp với nhu cầu sử dụng.

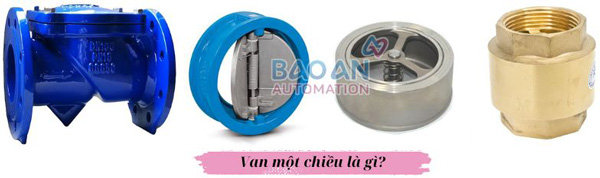

Van một chiều (tên trong tiếng Anh là: Check Valve) là một thiết bị cơ khí cho phép dòng chảy của chất lỏng hoặc khí đi qua theo một hướng duy nhất và ngăn chặn dòng chảy ngược lại. Chức năng này giúp bảo vệ hệ thống và các thiết bị liên quan khỏi hư hỏng do hiện tượng chảy ngược gây ra.

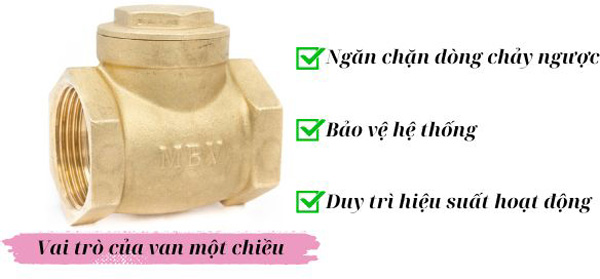

Van một chiều đóng vai trò quan trọng trong nhiều lĩnh vực như điện, thủy lực và cơ khí, với các chức năng chính bao gồm:
Ngăn chặn dòng chảy ngược: Đảm bảo rằng chất lỏng hoặc khí chỉ di chuyển theo một hướng, ngăn ngừa hiện tượng chảy ngược có thể gây hư hỏng cho máy bơm, động cơ và các thiết bị khác.
Bảo vệ hệ thống: Giữ cho áp suất và dòng chảy trong hệ thống ổn định, tránh các sự cố như búa nước hoặc mất áp suất đột ngột.
Duy trì hiệu suất hoạt động: Đảm bảo hiệu suất và tuổi thọ của các thiết bị trong hệ thống bằng cách ngăn chặn các tác động tiêu cực từ dòng chảy ngược.

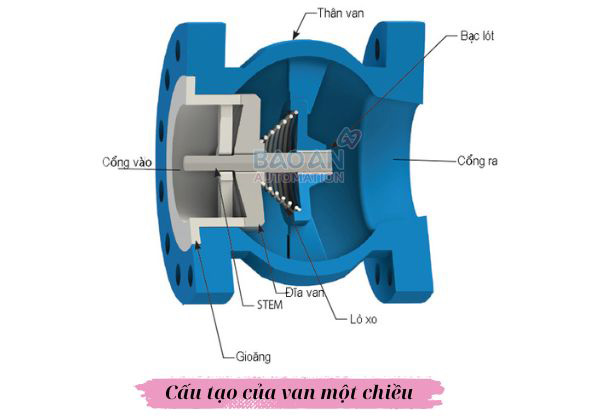

Van một chiều được thiết kế để cho phép dòng chảy của chất lỏng hoặc khí đi qua theo một hướng duy nhất và ngăn chặn dòng chảy ngược. Cấu tạo của van một chiều có thể thay đổi tùy theo loại cụ thể, nhưng nhìn chung bao gồm các thành phần chính sau:
- Thân van:
Chức năng: Là bộ phận chính bao bọc và bảo vệ các thành phần nội bộ của van, đồng thời tạo kết nối với hệ thống đường ống.
Vật liệu: Thường được chế tạo từ gang dẻo, thép không gỉ (inox), đồng hoặc nhựa, tùy thuộc vào yêu cầu về áp suất, nhiệt độ và tính chất của môi chất.
- Cơ cấu hoạt động: Tùy theo loại van một chiều, cơ cấu hoạt động có thể khác nhau:
Lò xo và đĩa van: Trong một số loại van như van một chiều cối (disc check valve), lò xo được sử dụng để giữ đĩa van ở vị trí đóng. Khi có áp lực dòng chảy theo hướng cho phép, đĩa van sẽ mở ra; khi áp lực giảm hoặc có dòng chảy ngược, lò xo sẽ đẩy đĩa van về vị trí đóng.
Bi van: Trong van bi một chiều, một viên bi được sử dụng để đóng mở dòng chảy. Khi áp lực dòng chảy đủ lớn, bi được đẩy ra khỏi vị trí đóng, cho phép dòng chảy đi qua; khi áp lực giảm, bi sẽ trở về vị trí ban đầu, ngăn chặn dòng chảy ngược
Cánh bướm (lá lật): Trong van một chiều cánh bướm, đĩa van được thiết kế dạng hai cánh bướm. Khi dòng chảy theo hướng cho phép, áp lực sẽ làm mở cánh bướm; khi dòng chảy ngừng hoặc đảo chiều, lò xo sẽ kéo cánh bướm về vị trí đóng.
- Cổng vào và cổng ra:
Chức năng: Là các điểm kết nối van với hệ thống đường ống, cho phép dòng chảy đi vào và ra khỏi van.
Thiết kế: Cổng vào và cổng ra được thiết kế để đảm bảo khả năng chịu áp suất và tạo kết nối kín với đường ống, thường thông qua các kiểu kết nối như ren hoặc mặt bích.
- Bộ phận gia công, phụ trợ:
Chức năng: Bao gồm các thành phần như gioăng, đệm làm kín và các bộ phận hỗ trợ khác nhằm nâng cao độ bền, hiệu suất và đảm bảo tính kín khít của van.
Vật liệu: Thường được làm từ cao su, PTFE hoặc các vật liệu chịu nhiệt và chống ăn mòn khác, tùy thuộc vào môi trường làm việc của van.

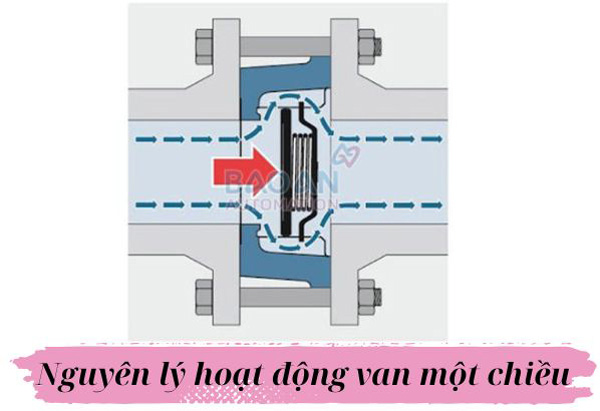

Van một chiều được thiết kế để cho phép lưu chất (chất lỏng hoặc khí) di chuyển theo một hướng duy nhất và tự động ngăn chặn dòng chảy ngược. Khi áp suất của lưu chất tại cổng vào đủ lớn, nó sẽ đẩy bộ phận đóng mở (như đĩa van hoặc bi) ra khỏi vị trí đóng, cho phép lưu chất đi qua. Ngược lại, khi áp suất giảm hoặc có dòng chảy ngược, bộ phận này sẽ tự động trở về vị trí đóng, ngăn không cho lưu chất quay ngược lại.
Tùy thuộc vào thiết kế, van một chiều sử dụng các cơ chế cơ học khác nhau để kiểm soát hoạt động đóng mở:
Lò xo: Trong van một chiều lò xo, lò xo được sử dụng để giữ đĩa van ở vị trí đóng. Khi áp suất lưu chất đủ lớn, nó sẽ thắng lực đàn hồi của lò xo, đẩy đĩa van mở ra cho phép lưu chất đi qua. Khi áp suất giảm, lò xo sẽ đẩy đĩa van về vị trí đóng, ngăn chặn dòng chảy ngược.
Bi: Trong một số thiết kế, viên bi được sử dụng làm bộ phận đóng mở. Khi áp suất lưu chất đủ lớn, nó sẽ đẩy viên bi ra khỏi vị trí đóng, cho phép lưu chất đi qua. Khi áp suất giảm hoặc có dòng chảy ngược, viên bi sẽ tự động trở về vị trí đóng, ngăn chặn lưu chất chảy ngược.
Van một chiều được phân loại thành nhiều loại khác nhau dựa trên cấu tạo cũng như các ứng dụng thực tế. Dưới đây là các loại van một chiều phổ biến:
| Loại van | Cấu tạo | Ứng dụng | Ưu điểm | Nhược điểm |
| Van một chiều lá lật |
Đĩa van gắn vào bản lề, xoay quanh trục để mở hoặc đóng van. |
- Hệ thống cấp thoát nước và xử lý nước thải.
- Hệ thống HVAC.
|
- Cấu tạo đơn giản, dễ bảo trì.
- Giá thành phải chăng.
|
- Thời gian đóng chậm, dễ gây va đập thủy lực.
- Kích thước lớn, cần không gian lắp đặt rộng rãi.
|
| Van một chiều lò xo |
Sử dụng lò xo để giữ đĩa van ở vị trí đóng; khi áp suất đủ lớn, đĩa van nâng lên để mở van. |
- Hệ thống nước sạch.
- Hệ thống khí nén.
- Hệ thống phòng cháy chữa cháy.
|
- Thời gian đóng nhanh, giảm thiểu va đập thủy lực.
- Kích thước nhỏ gọn, lắp đặt linh hoạt.
|
- Giá thành cao hơn so với van lá lật.
- Cần bảo trì lò xo định kỳ để đảm bảo hiệu suất.
|
| Van một chiều bi |
Sử dụng viên bi để đóng mở van; khi có áp suất, bi bị đẩy ra khỏi vị trí đóng, cho phép dòng chảy đi qua. |
- Hệ thống xử lý nước thải.
- Ứng dụng trong công nghiệp hóa chất.
|
- Cấu tạo đơn giản, ít bảo trì.
- Hoạt động hiệu quả với lưu chất có độ nhớt cao và chứa hạt rắn.
|
- Không thích hợp cho hệ thống có áp suất thấp.
- Có thể gây tắc nghẽn nếu hạt rắn quá lớn hoặc bi bị mài mòn.
|
| Van một chiều cánh bướm |
Hai cánh van gắn vào trục, mở ra khi có dòng chảy và đóng lại nhờ lò xo khi dòng chảy ngừng hoặc đảo chiều. |
- Hệ thống HVAC, công nghiệp dầu khí.
- Hệ thống hơi nước.
|
- Thiết kế nhỏ gọn, trọng lượng nhẹ.
- Giảm áp suất thấp, tiết kiệm năng lượng.
|
- Không phù hợp với lưu chất có độ nhớt cao hoặc chứa hạt rắn.
- Cần không gian lắp đặt đủ để cánh van mở hoàn toàn.
|
| Van một chiều cối |
Đĩa van được giữ ở vị trí đóng bằng lò xo; khi có áp suất, đĩa van nâng lên cho phép dòng chảy đi qua. |
- Hệ thống nước sạch.
- Công nghiệp đồ uống và thực phẩm.
- Hệ thống dược phẩm.
|
- Cấu tạo đơn giản, dễ lắp đặt.
- Phù hợp với hệ thống có áp suất cao.
|
- Không thích hợp cho lưu chất có độ nhớt cao hoặc chứa hạt rắn.
- Cần lắp đặt theo phương thẳng đứng để đảm bảo hoạt động hiệu quả.
|
| Van một chiều mỏ vịt |
Có thiết kế đặc biệt với một ống đàn hồi hình mỏ vịt; khi có áp suất, mỏ vịt mở ra để cho dòng chảy đi qua. |
- Hệ thống xử lý nước thải.
- Hệ thống thoát nước mưa
- Công nghiệp hóa chất.
|
- Khả năng chống ăn mòn cao.
- Hoạt động hiệu quả với lưu chất chứa hạt rắn hoặc bùn.
|
- Không chịu được áp suất cao.
- Tuổi thọ thấp hơn so với các loại van khác do vật liệu đàn hồi bị lão hóa theo thời gian.
|
| Van một chiều dạng màng |
Sử dụng màng cao su đàn hồi để đóng mở van; khi áp suất đủ lớn, màng biến dạng cho phép dòng chảy đi qua. |
- Công nghiệp hóa chất.
- Hệ thống xử lý nước thải.
- Hệ thống thực phẩm và đồ uống.
|
- Khả năng chống ăn mòn tốt.
- Phù hợp với lưu chất có độ nhớt cao hoặc chứa hạt rắn nhỏ.
|
- Không chịu được áp suất và nhiệt độ cao.
- Màng cao su cần được kiểm tra và thay thế định kỳ để tránh rò rỉ.
|
Kết luận: Van một chiều đóng vai trò quan trọng trong việc kiểm soát dòng chảy trong hệ thống đường ống, cho phép lưu chất di chuyển theo một hướng nhất định và ngăn chặn dòng chảy ngược, từ đó bảo vệ các thiết bị như máy bơm và bình chứa khỏi hư hỏng do hiện tượng búa nước hoặc áp suất ngược. Khi lựa chọn van một chiều phù hợp, cần xác định loại lưu chất và môi trường làm việc để chọn vật liệu van thích hợp, ví dụ như sử dụng van inox cho môi trường có tính ăn mòn cao. Ngoài ra, việc chọn kiểu kết nối phù hợp với hệ thống đường ống, như kết nối ren, mặt bích hoặc hàn, cũng rất quan trọng để đảm bảo độ kín và dễ dàng lắp đặt. Hơn nữa, cần xem xét không gian lắp đặt và hướng dòng chảy để đảm bảo van hoạt động hiệu quả. Cuối cùng, nên tham khảo ý kiến chuyên gia hoặc nhà cung cấp uy tín để chọn loại van phù hợp nhất với nhu cầu sử dụng, đảm bảo hiệu suất hoạt động của hệ thống và giảm thiểu chi phí bảo trì.
