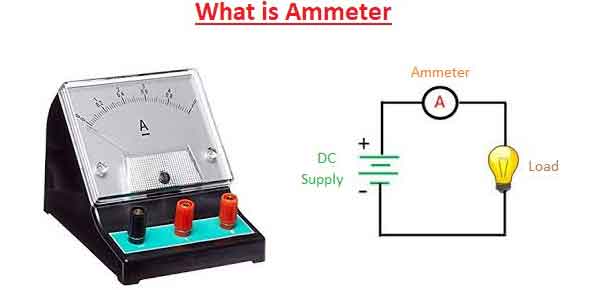

Ampe kế là gì? Cấu tạo và nguyên lý hoạt động của ampe kế

• Mạch cảm biến dòng điện: Đây là bộ phận đo dòng điện chạy qua mạch. Thường sử dụng cảm biến Hall hoặc shunt để đo cả dòng AC và DC.

• Mạch khuếch đại tín hiệu: Tăng cường tín hiệu dòng điện nhỏ để đảm bảo độ chính xác cao trong quá trình xử lý.

• Bộ vi xử lý (IC): Chuyển đổi tín hiệu từ mạch cảm biến thành giá trị số. Đây là "bộ não" của ampe kế điện tử, đảm bảo xử lý nhanh và chính xác.

• Màn hình hiển thị: Thường là màn hình LED hoặc LCD, hiển thị rõ ràng giá trị dòng điện đo được.

• Nguồn điện (Pin): Cung cấp năng lượng cho các bộ phận hoạt động. Một số thiết bị có thể dùng nguồn điện từ mạch đo.

• Vỏ bảo vệ: Được làm từ nhựa hoặc kim loại cách điện, bảo vệ các linh kiện bên trong và đảm bảo an toàn khi sử dụng.

• Cổng kết nối: Một số ampe kế điện tử hiện đại có thêm cổng kết nối không dây hoặc USB để truyền dữ liệu sang thiết bị khác.

Đồng hồ ampe cơ thường dùng điện trở shunt để giảm điện áp rơi qua cuộn dây, cho phép đo được dòng điện lớn mà không làm hỏng cơ cấu đo.

Đồng hồ ampe điện tử hoạt động dựa trên việc chuyển đổi điện áp rơi trên một điện trở shunt hoặc sử dụng cảm biến hiệu ứng Hall thành tín hiệu số. Khi dòng điện chạy qua điện trở shunt có giá trị thấp, nó tạo ra một điện áp tỷ lệ thuận với dòng điện. Tín hiệu điện áp này được bộ chuyển đổi ADC chuyển thành tín hiệu số, sau đó bộ vi xử lý tính toán theo định luật Ohm để hiển thị giá trị dòng điện trên màn hình. Ngoài ra, một số ampe điện tử hiện đại sử dụng cảm biến Hall để đo từ trường sinh ra bởi dòng điện, từ đó chuyển đổi thành tín hiệu số tương ứng với cường độ dòng điện.

Hình ảnh: Đồng hồ ampe điện tử

4. Các lưu ý khi chọn ampe kế

Phạm vi đo (Range):

• Chọn ampe kế có dải đo phù hợp với mức dòng điện cần đo.

• Đảm bảo phạm vi đo rộng đủ để đáp ứng các biến đổi của mạch.

• Ví dụ: Nếu bạn cần đo dòng điện cho mạch điện công nghiệp có mức từ 0–100A, hãy chọn ampe kế có dải đo tối thiểu 100A (ví dụ: 0–150A) để đảm bảo không bị quá tải. Tuy nhiên, không nên chọn dải đo quá rộng vì điều đó sẽ làm giảm độ chính xác của phép đo.

Độ chính xác (Accuracy):

• Xem xét sai số đo (tolerance) của ampe kế để đảm bảo kết quả chính xác.

• Ưu tiên các sản phẩm có độ chính xác cao nếu ứng dụng yêu cầu đo lường tinh vi.

• Ví dụ: Đối với ứng dụng phòng thí nghiệm, ampe kế với sai số ±1% sẽ cung cấp kết quả đo chính xác hơn so với các ứng dụng gia dụng có thể chấp nhận sai số ±3%.

Độ phân giải (Resolution):

• Chọn ampe kế có khả năng hiển thị sự thay đổi nhỏ trong dòng điện, giúp theo dõi chi tiết các biến động.

• Ví dụ: Nếu bạn cần theo dõi những biến đổi nhỏ trong dòng điện, hãy chọn ampe kế có độ phân giải cao (ví dụ: 0.01A) để ghi nhận được các biến động tinh vi.

Loại ampe kế (Analog hay Digital):

• Ampe kế kỹ thuật số thường cho kết quả chính xác và dễ đọc; analog có thể hữu ích khi cần theo dõi sự thay đổi liên tục trên mặt số.

• Ví dụ: Nếu ứng dụng của bạn đòi hỏi độ chính xác cao, tốc độ phản hồi nhanh và tính năng tự động chuyển dải, hãy chọn ampe kế điện tử (Digital) MA12 từ hãng Selec với màn hình LCD rõ ràng, chức năng auto-ranging và data hold. Ngược lại, nếu bạn ưu tiên thiết bị đo đơn giản, dễ bảo trì và chi phí thấp, các ứng dụng cần theo dõi trực quan sự thay đổi liên tục của dòng điện thì ampe kế analog của hãng BEW với cơ cấu kim chỉ truyền thống sẽ là lựa chọn lý tưởng..

Qua các phần trên, Bảo An đã giúp các bạn hiểu được về ampe kế là gì? Cấu tạo, nguyên lý hoạt động cũng như một số loại ampe kế chính. Vậy những ứng dụng của ampe kế là gì? Hãy cùng tìm hiểu trong phần dưới đây.

Ampe kế là một công cụ đo lường quan trọng trong lĩnh vực điện tử và điện lực, được sử dụng trong nhiều ứng dụng khác nhau. Dưới đây là một số ứng dụng phổ biến của ampe kế:

• Kiểm tra hệ thống điện gia dụng: Ampe kế được sử dụng để đo lường dòng điện tiêu thụ bởi các thiết bị gia dụng như tivi, tủ lạnh, máy lạnh, và máy giặt để kiểm tra hiệu suất và tiết kiệm năng lượng.

• Bảo dưỡng công nghiệp và hệ thống điện: Ampe kế được sử dụng để kiểm tra dòng điện trong các hệ thống máy móc công nghiệp và hệ thống điện công suất cao để đảm bảo an toàn và hiệu suất.

• Kiểm tra hệ thống ô tô: Ampe kế được sử dụng để đo lường dòng điện trong hệ thống điện của ô tô, giúp kiểm tra và bảo trì hệ thống sạc và khởi động.

• Kiểm tra hệ thống năng lượng mặt trời: Ampe kế sử dụng để đo lường dòng điện trong hệ thống năng lượng mặt trời để đảm bảo hiệu suất và theo dõi sản lượng điện.

• Kiểm tra hệ thống điều hòa nhiệt độ: Ampe kế được sử dụng để đo lường dòng điện trong hệ thống điều hòa không khí để kiểm tra và bảo trì hiệu suất.

• Kiểm tra và bảo dưỡng hệ thống chiếu sáng: Ampe kế được sử dụng để đo lường dòng điện trong hệ thống chiếu sáng để đảm bảo đèn hoạt động đúng cách và tiêu tốn ít năng lượng nhất.

• Ứng dụng trong nghiên cứu và thử nghiệm khoa học: Trong các phòng thí nghiệm và nghiên cứu, ampe kế được sử dụng để đo lường và giám sát dòng điện trong các mạch điện và thí nghiệm điện tử.

• Đo lường và kiểm tra hệ thống điện nước: Ampe kế được sử dụng để đo lường dòng điện trong các hệ thống điện nước để đảm bảo an toàn và hiệu suất.

• Kiểm tra hệ thống UPS (Nguồn dự phòng): Ampe kế được sử dụng để đo lường dòng điện trong hệ thống UPS để đảm bảo rằng thiết bị sẽ hoạt động đúng cách khi có cúp điện.

• Kiểm tra hệ thống cảm biến và mạch điện tử: Trong quá trình phát triển và kiểm tra mạch điện tử, ampe kế được sử dụng để đo lường dòng điện qua các linh kiện và mạch.

Để sử dụng ampe kế một cách chính xác, ngoài việc lựa chọn ampe kế đúng cách theo lưu ý ở mục "4. Các lưu ý khi chọn ampe kế" phía trên, bạn cần thực hiện theo các bước cơ bản sau:

Khi sử dụng ampe kế, để đảm bảo an toàn và độ chính xác, bạn cần tránh một số lỗi phổ biến dưới đây:

• Kiểm tra ampe kế trước khi sử dụng: Trước khi sử dụng ampe kế, hãy kiểm tra thiết bị để đảm bảo nó hoạt động tốt. Đặc biệt là kiểm tra các dây nối, tiếp điểm và pin (đối với ampe kế điện tử) để tránh các sai sót trong quá trình đo.

• Đo dòng điện khi mạch điện có điện áp cao hoặc có nguy cơ gây giật: Khi làm việc với các mạch điện có điện áp cao, luôn đảm bảo rằng bạn sử dụng ampe kế có khả năng chịu được điện áp đó và thực hiện các biện pháp bảo vệ an toàn, như dùng găng tay cách điện và kiểm tra tình trạng mạch trước khi đo.

• Không sử dụng ampe kế để đo dòng điện không xác định: Tránh sử dụng ampe kế trong các mạch điện có tín hiệu không ổn định hoặc dòng điện không xác định, vì điều này có thể làm ampe kế bị hỏng hoặc cho kết quả sai lệch.

• Không đo dòng điện khi ampe kế đang trong chế độ đo điện áp hoặc kháng trở: Đối với loại đồng hồ đo đa năng. Đảm bảo rằng đồng hồ sử dụng đúng thang đo. Việc chuyển đổi chế độ không đúng cách có thể làm thiết bị đo hỏng hoặc gây nguy hiểm cho người sử dụng.

• Không để ampe kế tiếp xúc với môi trường ẩm ướt hoặc nhiệt độ quá cao: Đảm bảo ampe kế được sử dụng trong môi trường khô ráo và ở nhiệt độ trong phạm vi cho phép của nhà sản xuất để tránh làm giảm tuổi thọ và độ chính xác của thiết bị.:

Để kiểm tra độ chính xác của ampe kế thì bạn có thể thực hiện các bước dưới đây:
