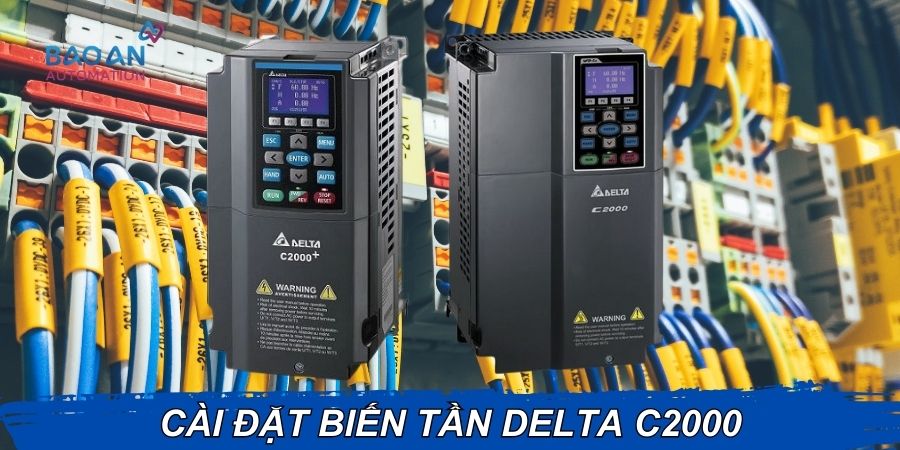

Biến tần Delta C2000 là dòng sản phẩm cao cấp của hãng Delta Electronics, nổi bật với khả năng điều khiển đa dạng, hiệu suất vận hành ổn định và tính năng bảo vệ toàn diện. Đây là lựa chọn phổ biến trong các hệ thống bơm, quạt, băng tải, máy dệt, máy nén khí hay các ứng dụng yêu cầu điều khiển chính xác tốc độ động cơ.
Tuy nhiên, để khai thác tối đa hiệu quả, người dùng cần nắm vững quy trình cài đặt biến tần Delta C2000 từ khâu đấu dây, cài đặt thông số cơ bản cho đến xử lý sự cố thường gặp. Bài viết này Bảo An sẽ cung cấp hướng dẫn chi tiết và đầy đủ nhất, giúp bạn thao tác chính xác ngay từ lần đầu tiên.
Dòng C2000 là biến tần đa năng, được thiết kế cho cả ứng dụng phổ thông và chuyên dụng:
Công suất đa dạng: từ 0.75kW đến hơn 400kW, đáp ứng nhiều loại động cơ.
Tích hợp nhiều chế độ điều khiển: V/F, vector không cảm biến (SVC), vector có cảm biến (FOC), PID.
Hỗ trợ nhiều giao thức truyền thông: Modbus, Profibus, CANopen, DeviceNet, Ethernet.
Bảo vệ toàn diện: quá tải, quá áp, thấp áp, mất pha, quá nhiệt.
Ứng dụng điển hình: bơm nước, quạt gió, băng tải, máy ép, máy nén khí, máy dệt, hệ thống HVAC.
Nhờ khả năng tùy chỉnh linh hoạt, biến tần Delta C2000 trở thành thiết bị không thể thiếu trong các hệ thống điều khiển công nghiệp hiện đại.
Ghi lại thông số trên nameplate động cơ (công suất, điện áp, dòng định mức, tần số, tốc độ vòng/phút).
Xác định tải thực tế để chọn thông số vận hành phù hợp.
Tua vít, kìm điện, đồng hồ đo điện.
Dây cáp đạt chuẩn cho điện áp/tải.
Tài liệu hướng dẫn Delta C2000.
Ngắt nguồn điện trước khi thao tác.
Đeo găng tay cách điện.
Đảm bảo môi trường lắp đặt thoáng mát, tránh độ ẩm cao và bụi bẩn.

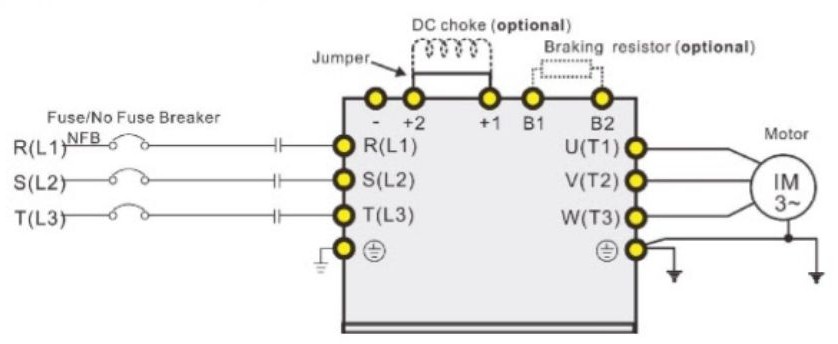

Nguồn vào: L1, L2, L3 (nguồn 3 pha) hoặc L1, L2 (nguồn 1 pha).
Ngõ ra motor: U, V, W nối tới ba pha động cơ.
Tiếp địa: nối đất an toàn theo tiêu chuẩn.
DI1, DI2, DI3: đầu vào số (Start, Stop, chọn chế độ).
AI1, AI2: đầu vào analog (biến trở điều chỉnh tần số).
DO, AO: ngõ ra tín hiệu trạng thái.
Sau khi đấu dây xong, tiến hành cài đặt thông số để biến tần phù hợp với động cơ và tải.
Thao tác: vào Pr00-20 = 1, nhấn Enter để reset.
Mục đích: loại bỏ thông số cũ, đưa về cài đặt gốc của nhà sản xuất.
Pr01-00: tần số định mức (50Hz hoặc 60Hz).
Pr01-01: tần số tối thiểu.
Pr01-02: tần số tối đa.
Pr02-00: điện áp định mức động cơ.
Pr02-01: dòng điện định mức.
Pr02-02: công suất động cơ.
Pr02-03: tốc độ vòng/phút.
Pr00-00: chọn phương thức điều khiển (V/F, SVC, PID).
Pr00-02: chọn nguồn tần số (bàn phím, biến trở, PLC).
Pr00-05: chọn nguồn chạy/dừng.
Pr01-09: thời gian tăng tốc.
Pr01-10: thời gian giảm tốc.
| Mã thông số | Chức năng |
Giá trị gợi ý |
| Pr00-00 |
Chọn chế độ điều khiển |
0: V/F, 2: Vector |
| Pr00-02 |
Nguồn tần số |
0: Bàn phím, 1: AI1, 2: truyền thông |
| Pr01-00 |
Tần số tối đa |
50Hz/60Hz |
| Pr02-00 |
Điện áp động cơ |
220V/380V |
| Pr02-01 |
Dòng định mức |
Theo nameplate |
Dễ cài đặt, phổ biến trong bơm và quạt.
Ứng dụng: tải mô-men không đổi, ít yêu cầu về độ chính xác.
Độ chính xác cao hơn, đáp ứng tốt với tải thay đổi.
Ứng dụng: băng tải, máy dệt, máy nén khí.
Tích hợp sẵn trong biến tần, không cần bộ điều khiển ngoài.
Ứng dụng: duy trì áp suất, lưu lượng, nhiệt độ ổn định.
| Mã lỗi | Nguyên nhân |
Cách khắc phục |
| OC (Over Current) |
Quá dòng do tải lớn, ngắn mạch, cài đặt dòng sai |
Kiểm tra tải, giảm thời gian tăng tốc, kiểm tra dây dẫn |
| OV (Over Voltage) |
Quá áp DC bus |
Thêm điện trở xả, kiểm tra nguồn cấp |
| OH (Over Heat) |
Quá nhiệt |
Kiểm tra quạt làm mát, vệ sinh khe tản nhiệt |
| LU/LV |
Mất pha, thấp áp |
Kiểm tra nguồn điện vào, đảm bảo điện áp ổn định |
| OL1/OL2 |
Quá tải động cơ |
Kiểm tra công suất tải, điều chỉnh thông số bảo vệ |
Việc nắm rõ mã lỗi và nguyên nhân sẽ giúp kỹ thuật viên xử lý nhanh chóng, tránh gián đoạn sản xuất.
Kết luận: Việc cài đặt biến tần Delta C2000 đúng kỹ thuật sẽ giúp hệ thống vận hành ổn định, tiết kiệm điện năng, bảo vệ động cơ và nâng cao hiệu suất sản xuất. Người dùng cần thực hiện đầy đủ các bước từ kiểm tra, đấu dây, nhập thông số cơ bản đến theo dõi mã lỗi trong quá trình vận hành. Nếu bạn đang tìm kiếm biến tần Delta C2000 chính hãng hoặc cần hỗ trợ kỹ thuật chi tiết hơn, hãy liên hệ công ty Bảo An – đơn vị chuyên phân phối và tư vấn giải pháp biến tần công nghiệp. Đội ngũ kỹ sư của chúng tôi luôn sẵn sàng đồng hành cùng bạn trong mọi dự án.
Biến tần Delta C2000 được sử dụng để điều khiển tốc độ và mô-men của động cơ điện. Sản phẩm thường được ứng dụng trong bơm, quạt, băng tải, máy dệt, máy nén khí và các dây chuyền sản xuất công nghiệp.
Người dùng cần kiểm tra thông số động cơ (công suất, dòng định mức, điện áp), chuẩn bị dụng cụ cơ bản như tua vít, đồng hồ đo điện, tài liệu hướng dẫn và tuân thủ nguyên tắc an toàn điện.
Các thông số quan trọng gồm: tần số tối đa (Pr01-00), điện áp định mức (Pr02-00), dòng định mức (Pr02-01), công suất động cơ (Pr02-02), chế độ điều khiển (Pr00-00) và nguồn chạy/dừng (Pr00-05).
Người có kiến thức điện – tự động hóa cơ bản có thể tự cài đặt theo hướng dẫn. Tuy nhiên, với hệ thống phức tạp, nên nhờ kỹ sư kỹ thuật để đảm bảo an toàn và tối ưu hiệu suất.
