Biến tần Fuji Frenic Mini là dòng biến tần công suất nhỏ của Fuji Electric, nổi bật nhờ thiết kế gọn nhẹ, tiết kiệm năng lượng và dễ dàng cài đặt. Tuy nhiên, để khai thác tối đa hiệu quả và tránh lỗi trong quá trình vận hành, người dùng cần nắm rõ các bước cài đặt biến tần Fuji Frenic Mini đúng chuẩn. Bài viết dưới đây Bảo An sẽ cung cấp hướng dẫn chi tiết, dễ hiểu, phù hợp cho cả kỹ thuật viên lẫn người mới bắt đầu.
Biến tần Fuji Frenic Mini (Fuji Electric – Nhật Bản) là thiết bị điều khiển tốc độ động cơ xoay chiều bằng cách thay đổi tần số và điện áp đầu ra.
Thiết kế nhỏ gọn, dễ lắp đặt.
Tiết kiệm điện năng vượt trội.
Độ bền cao, phù hợp môi trường công nghiệp.
Tích hợp sẵn chức năng bảo vệ: quá dòng, quá áp, thấp áp, quá nhiệt.
Thao tác đơn giản qua bàn phím điều khiển trực quan.
Bơm nước, quạt công nghiệp.
Băng tải, máy đóng gói.
Máy nén khí công suất nhỏ.
Máy móc dân dụng.
Đảm bảo hiệu suất: Giúp động cơ hoạt động ổn định, đúng công suất.
Tiết kiệm chi phí: Giảm hao phí điện năng và giảm hỏng hóc.
An toàn vận hành: Hạn chế rủi ro chập cháy, ngừng máy đột ngột.
Tận dụng tính năng nâng cao: Như điều khiển PID, hãm tái sinh, chế độ đa tốc độ.
| Hạng mục | Yêu cầu kỹ thuật | Ghi chú |
| Nguồn điện | 1 pha 220V hoặc 3 pha 380V (tùy model) | Đo kiểm trước khi cấp nguồn |
| Động cơ | Công suất ≤ 2.2kW (tùy biến tần) | Phù hợp thông số biến tần |
| Dây dẫn | Tiết diện theo dòng định mức (VD: 2.5mm² cho 10A) | Chọn loại chống cháy, bọc cách điện tốt |
| Dụng cụ | Đồng hồ vạn năng, tua vít, găng tay, kính bảo hộ | Bắt buộc để đảm bảo an toàn |
| Môi trường | Khô ráo, thoáng khí, nhiệt độ < 50°C | Tránh bụi bẩn, dầu mỡ, hóa chất |

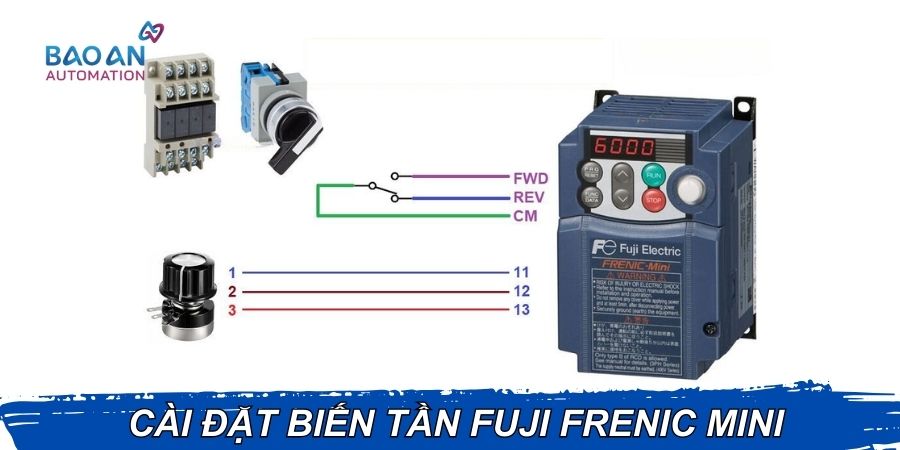

Nguồn vào: L1 – L2 – L3 (nguồn 3 pha) hoặc L1 – L2 (nguồn 1 pha).
Động cơ ra: U – V – W.
Tín hiệu điều khiển: X1, X2, X3 (Start/Stop, chạy thuận/ngược).
Cổng nối đất (PE): bắt buộc để chống rò điện.
Lưu ý quan trọng: Không đấu nhầm cực tính, không cấp nguồn trực tiếp vào cổng U, V, W.
Các thông số cần nhập ngay sau khi cấp nguồn:
| Thông số | Ý nghĩa | Giá trị khuyến nghị |
| F01 | Tần số cơ bản | 50 Hz (chuẩn VN) |
| F02 | Tần số tối đa | 60 Hz hoặc theo nhu cầu |
| F03 | Thời gian tăng tốc | 5–10 giây |
| F04 | Thời gian giảm tốc | 5–10 giây |
| F05 | Chế độ điều khiển | 0: Bàn phím, 1: Tín hiệu ngoài |
| H30–H39 | Thông số động cơ (công suất, điện áp, dòng định mức) | Nhập theo nhãn động cơ |
Nhấn PRG để vào menu cài đặt.
Dùng ▲/▼ để chọn nhóm thông số.
Nhấn DATA/ENT để chỉnh sửa.
Nhập giá trị bằng ▲/▼.
Nhấn DATA/ENT để lưu.
Nhấn PRG để thoát.
Ví dụ thực tế:
Muốn cài đặt thời gian tăng tốc 8 giây → chọn F03 → nhập 8 → nhấn ENT.
Muốn chọn chế độ điều khiển ngoài → F05 = 1.
Nhấn RUN → động cơ quay thuận.
Nhấn STOP → động cơ dừng.
Chuyển đổi chạy ngược bằng tín hiệu điều khiển X2.
Quan sát dòng điện, tốc độ, kiểm tra có rung giật hay báo lỗi.
| Mã lỗi | Nguyên nhân | Cách xử lý |
| OC (Over Current) | Tải quá nặng, thời gian tăng tốc ngắn | Giảm tải, chỉnh lại F03 |
| OV (Over Voltage) | Điện áp đầu vào cao, hãm gấp | Kiểm tra nguồn, tăng F04 |
| UV (Under Voltage) | Nguồn thấp, dây nhỏ | Kiểm tra điện áp, thay dây |
| OH (Over Heat) | Quạt hỏng, môi trường nóng | Vệ sinh, thay quạt, cải thiện tản nhiệt |
| E.S (Emergency Stop) | Nút dừng khẩn hoạt động | Kiểm tra mạch điều khiển |
Không lắp đặt gần thiết bị sinh nhiệt (lò, máy hàn).
Định kỳ vệ sinh bụi, đặc biệt là khe tản nhiệt.
Kiểm tra ốc vít, dây đấu nối ít nhất 6 tháng/lần.
Nếu dừng sử dụng dài ngày → bật lại biến tần định kỳ để duy trì tụ điện.
Kết luận: Việc cài đặt biến tần Fuji Frenic Mini đúng kỹ thuật giúp thiết bị hoạt động an toàn, ổn định, tiết kiệm năng lượng và kéo dài tuổi thọ động cơ. Với hướng dẫn chi tiết trong bài viết, người dùng có thể tự thao tác cơ bản hoặc nhờ đội ngũ kỹ thuật chuyên nghiệp để đảm bảo hiệu quả tối ưu. Công ty Bảo An luôn sẵn sàng đồng hành, cung cấp biến tần Fuji chính hãng và dịch vụ hỗ trợ kỹ thuật tận tâm.
Có, nhờ bàn phím trực quan, người dùng có thể tự cài đặt cơ bản.
Tùy theo động cơ, nếu động cơ công suất nhỏ có thể dùng biến tần 1 pha.
Hãy kiểm tra điện áp, dây đấu và thông số cài đặt. Nếu không khắc phục được, liên hệ kỹ thuật Bảo An.
Nếu được sử dụng và bảo trì đúng cách, tuổi thọ có thể từ 7–10 năm.
Có, chúng tôi có dịch vụ đào tạo tại chỗ cho kỹ thuật viên doanh nghiệp.
