Trong các hệ thống đo lường và điều khiển hiện đại, việc giám sát nhiệt độ một cách chính xác và ổn định là yếu tố then chốt để đảm bảo hiệu quả vận hành và an toàn quy trình. Một trong những thiết bị được tin dùng rộng rãi trong lĩnh vực này chính là RTD (Resistance Temperature Detector) - cảm biến nhiệt độ dựa trên nguyên lý thay đổi điện trở theo nhiệt độ. Với độ chính xác cao, khả năng lặp lại tốt và tuổi thọ lâu dài, RTD đã trở thành lựa chọn hàng đầu trong nhiều ngành công nghiệp như thực phẩm, hóa chất, dược phẩm, và tự động hóa. Vậy RTD là gì? Cấu tạo và nguyên lý hoạt động ra sao? Có những loại nào và ứng dụng cụ thể như thế nào trong thực tế? Hãy cùng Bảo An tìm hiểu chi tiết từ A-Z trong bài viết dưới đây.
RTD là gì? RTD (Resistance Temperature Detector) là một loại cảm biến nhiệt độ hoạt động dựa trên nguyên lý thay đổi điện trở của vật liệu dẫn điện khi nhiệt độ thay đổi. Vật liệu phổ biến nhất được sử dụng trong RTD là platinum (Pt) do tính ổn định và độ tuyến tính cao trong mối quan hệ giữa nhiệt độ và điện trở. Một loại RTD phổ biến là Pt100, có điện trở 100 ohm tại 0°C. RTD được ưa chuộng trong các ứng dụng công nghiệp yêu cầu độ chính xác và độ ổn định cao, như trong ngành thực phẩm, dược phẩm và tự động hóa.

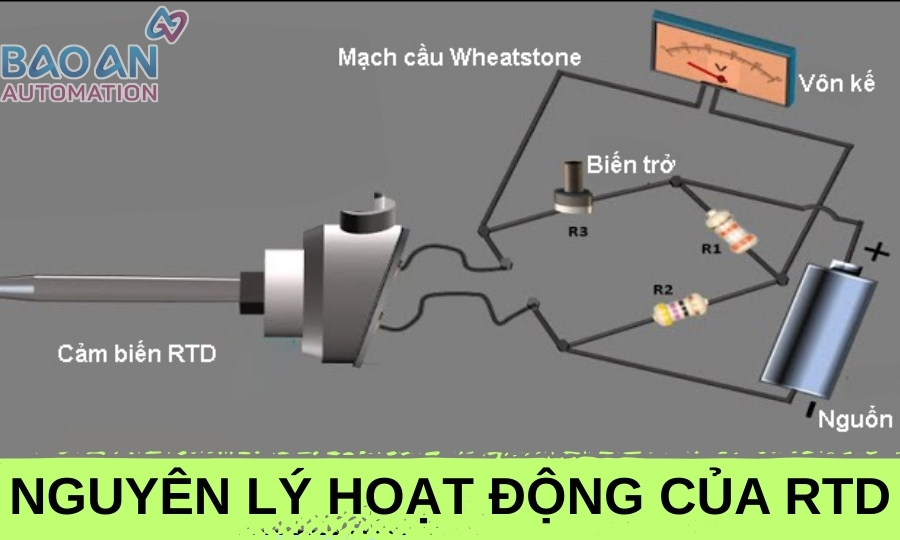

RTD hoạt động dựa trên nguyên lý rằng điện trở của kim loại tăng lên khi nhiệt độ tăng. Khi một dòng điện nhỏ được truyền qua phần tử cảm biến, sự thay đổi điện trở tương ứng với sự thay đổi nhiệt độ sẽ tạo ra một điện áp, từ đó có thể tính toán được nhiệt độ. Mối quan hệ giữa điện trở và nhiệt độ của RTD thường gần như tuyến tính, giúp việc hiệu chuẩn và đo lường trở nên đơn giản và chính xác.
Dựa theo hình dáng, RTD có hai loại phổ biến là can dây (wire-wound) và can củ hành (head-mounted)
Cảm biến RTD loại can dây được chế tạo bằng cách quấn một sợi dây kim loại (thường là platinum) quanh một lõi cách điện, thường là gốm hoặc thủy tinh. Dây dẫn tín hiệu thường có 2, 3 hoặc 4 dây, giúp giảm thiểu sai số do điện trở của dây dẫn.

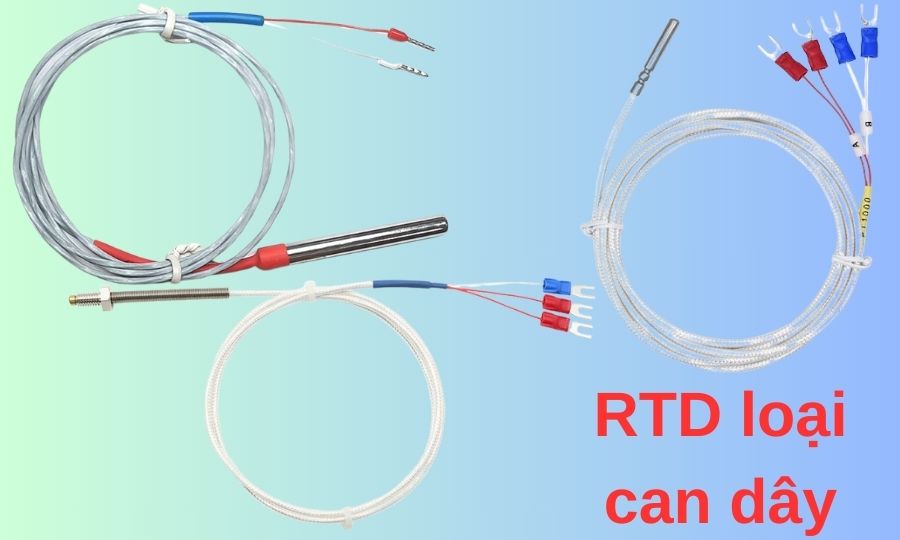

Hình 3: RTD loại can dây
Cảm biến nhiệt độ RTD (Resistance Temperature Detector) được cấu tạo từ nhiều bộ phận nhằm đảm bảo khả năng đo nhiệt độ chính xác và ổn định. Dưới đây là các thành phần chính:
Phần tử cảm ứng nhiệt (Sensing Element): Là phần tử cảm biến chính, thường được làm từ kim loại như platinum hoặc niken. Sự thay đổi điện trở của đầu dò theo nhiệt độ là cơ sở cho quá trình đo nhiệt độ.
Gốm cách điện: Được làm từ vật liệu gốm, có chức năng cách điện giữa các dây nối từ vỏ bọc bảo vệ. Điều này giúp ngăn ngừa nguy cơ dẫn điện không mong muốn và bảo vệ cảm biến khỏi các tác động bên ngoài.
Chất làm đầy: Bao gồm bột alumina được làm khô và đổ đầy vào cảm biến. Chất này giúp bảo vệ cảm biến khi gặp rung động và đảm bảo sự ổn định trong quá trình đo nhiệt độ.
Vỏ bảo vệ: Là phần tiếp xúc trực tiếp với nguồn nhiệt độ cần đo. Nó chịu trách nhiệm bảo vệ đầu dò cảm biến và dây tín hiệu khỏi tác động của môi trường nhiệt độ.
Ren kết nối: Hay còn gọi là kết nối cơ khí. Có kích thước và loại ren nhất định như G1/2, G3/8,… Được sử dụng để cố định và lắp đặt cảm biến nhiệt độ vào môi trường đo.
Đầu kết nối (Terminals): Hay còn gọi là đầu củ hành (nếu có). Thường được làm từ các vật liệu cách điện như nhựa, nhôm, hoặc gốm. Chức năng chính là cách điện và bảo vệ cảm biến và dây tín hiệu.
Dây tín hiệu (nếu có): Kết nối với đầu dò cảm biến và có thể có 2, 3, hoặc 4 dây tùy thuộc vào loại đầu dò. Vật liệu của dây tín hiệu được lựa chọn phù hợp với từng loại đầu dò cụ thể.

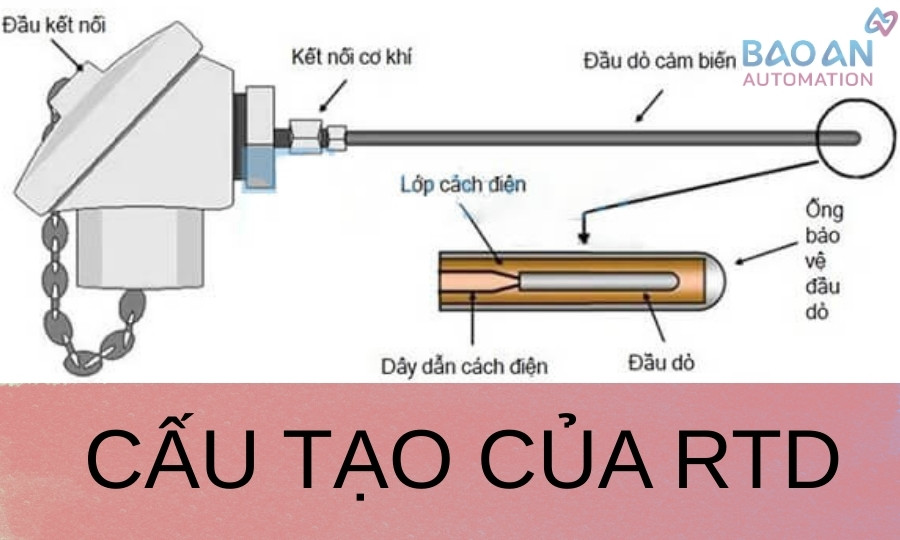

Cấu tạo cảm biến RTD
Độ tuyến tính cao: Platinum có mối quan hệ tuyến tính ổn định giữa điện trở và nhiệt độ trong phạm vi rộng, giúp đo nhiệt độ chính xác.
Độ tinh khiết cao: Platinum được sử dụng trong RTD thường có độ tinh khiết lên đến 99,9%, đảm bảo độ chính xác và ổn định trong đo lường.
Khả năng chịu nhiệt tốt: Platinum có khả năng chịu nhiệt độ cao và ổn định trong môi trường khắc nghiệt, phù hợp với các ứng dụng công nghiệp.
Tính ổn định hóa học và vật lý: Platinum không bị oxi hóa và có tính ổn định cao, giúp kéo dài tuổi thọ của cảm biến.
Cảm biến nhiệt độ RTD được phân loại dựa trên số lượng dây dẫn kết nối với phần tử cảm biến, bao gồm RTD 2 dây, RTD 3 dây và RTD 4 dây. Mỗi loại có đặc điểm riêng về độ chính xác, chi phí và ứng dụng phù hợp trong các môi trường công nghiệp khác nhau. Việc lựa chọn loại RTD phù hợp sẽ giúp tối ưu hóa hiệu suất đo lường và đảm bảo độ tin cậy của hệ thống.
| Tiêu chí | RTD 2 dây | RTD 3 dây | RTD 4 dây |
| Độ chính xác | Thấp | Trung bình | Cao |
| Chi phí | Thấp | Trung bình | Cao |
| Lắp đặt | Dễ dàng | Tương đối dễ | Phức tạp |
| Ứng dụng | Hệ thống đơn giản | Công nghiệp tiêu chuẩn | Phòng thí nghiệm, hiệu chuẩn |
Ba loại RTD phổ biến nhất hiện nay là Platinum (Pt), Nickel (Ni) và Copper (Cu). Mỗi loại có những đặc điểm riêng biệt về độ chính xác, dải nhiệt độ, độ tuyến tính và chi phí, phù hợp với các ứng dụng khác nhau.
| Tiêu chí | RTD Platinum (Pt) | RTD Nickel (Ni) | RTD Copper (Cu) |
| Độ chính xác | Rất cao (±0.15°C tại 0°C) | Trung bình (±0.6°C tại 0°C) | Thấp hơn |
| Dải nhiệt độ hoạt động | -200°C đến +850°C | -60°C đến +180°C (tối đa 350°C) | -200°C đến +150°C |
| Độ tuyến tính | Rất tốt | Kém hơn, phi tuyến ở nhiệt độ cao | Rất tốt |
| Tính ổn định lâu dài | Xuất sắc | Trung bình | Kém hơn |
| Khả năng chống oxy hóa | Rất tốt | Trung bình | Kém, dễ bị oxy hóa ở nhiệt độ cao |
| Chi phí | Cao | Trung bình | Thấp |
| Ứng dụng phổ biến | Công nghiệp, y tế, năng lượng | HVAC, thiết bị gia dụng | HVAC, đo nhiệt độ vòng bi, động cơ |
Cảm biến RTD và Thermocouple có những điểm khác nhau có thể kể đến như sau:
| Tiêu chí so sánh | Cảm biến RTD | Thermocouple (cặp nhiệt điện) |
| Nguyên lý hoạt động |
Dựa vào sự thay đổi điện trở của kim loại (thường là Platinum) theo nhiệt độ |
Dựa trên hiệu ứng Seebeck – tạo ra điện áp khi hai kim loại khác nhau có chênh lệch nhiệt độ |
| Độ chính xác |
Cao (±0.1°C đến ±0.5°C) |
Trung bình (±1°C hoặc hơn) |
| Thời gian phản hồi | 1–7 giây | Nhanh (0.1–1 giây) |
| Tính ổn định |
Rất ổn định theo thời gian |
Ít ổn định hơn, dễ bị trôi tín hiệu theo thời gian |
| Phạm vi nhiệt độ |
Khoảng -200°C đến +850°C | Rộng hơn, có thể đo từ -200°C đến +1800°C tùy loại |
| Thời gian phản hồi |
Chậm hơn một chút |
Nhanh hơn |
| Chi phí |
Cao hơn |
Thấp hơn |
| Độ bền với môi trường khắc nghiệt |
Kém hơn (cần bảo quản kỹ) |
Tốt hơn (chịu được môi trường khắc nghiệt và nhiệt độ cao) |
| Ứng dụng điển hình |
Phòng thí nghiệm, dược phẩm, đo nhiệt chính xác trong nhà máy |
Lò nung, ngành luyện kim, môi trường công nghiệp nặng |
Việc lựa chọn cảm biến nhiệt độ RTD phù hợp phụ thuộc vào nhiều yếu tố kỹ thuật và môi trường sử dụng. Dưới đây là ba yếu tố quan trọng nhất mà bạn cần cân nhắc:
Phân tích dải nhiệt độ cần đo: Hãy xác định khoảng nhiệt độ tối thiểu và tối đa trong quá trình vận hành. RTD hoạt động hiệu quả nhất trong khoảng từ -200°C đến +850°C.
Lưu ý khi chọn loại RTD: Nếu môi trường yêu cầu đo nhiệt độ cao hơn 800°C thường xuyên, có thể cần cân nhắc loại cảm biến khác như Thermocouple.
Ảnh hưởng đến tuổi thọ: Chọn đúng dải nhiệt giúp kéo dài tuổi thọ cảm biến và đảm bảo độ chính xác lâu dài.
Yêu cầu ứng dụng: Các ngành như dược phẩm, thực phẩm, phòng thí nghiệm đòi hỏi sai số rất thấp → nên chọn loại RTD chuẩn Class A hoặc cao hơn.
Class A: Sai số khoảng ±0.15°C tại 0°C → phù hợp cho ứng dụng cần độ chính xác cao.
Class B: Sai số khoảng ±0.30°C tại 0°C → phù hợp cho ứng dụng công nghiệp thông thường.
Đặc điểm môi trường: Xem xét các yếu tố như độ ẩm, rung động, hóa chất, dầu mỡ hoặc áp suất cao.
Loại vỏ bảo vệ: Chọn loại đầu dò có lớp vỏ phù hợp tùy vào môi trường. Ví dụ
vỏ inox 316L: Phù hợp với môi trường có tính ăn mòn nhẹ đến trung bình.
Vỏ Ceramic: Dùng trong môi trường có nhiệt độ rất cao và ăn mòn mạnh.
Hợp kim Hastelloy C: Thích hợp cho môi trường có tính ăn mòn cao, như axit mạnh.
Kết luận
Khi lựa chọn và sử dụng RTD, bạn cần lưu ý đến các yếu tố như phạm vi nhiệt độ, độ chính xác cần thiết và môi trường hoạt động để đảm bảo hiệu suất tối ưu. Việc lắp đặt đúng cách, kiểm tra tín hiệu điện trở định kỳ, và bảo trì, hiệu chuẩn thường xuyên là những yếu tố không thể thiếu giúp đảm bảo RTD hoạt động hiệu quả lâu dài.
RTD (Resistance Temperature Detector) là cảm biến nhiệt độ hoạt động dựa trên sự thay đổi điện trở của kim loại (thường là platinum) theo nhiệt độ. Khi nhiệt độ tăng, điện trở tăng tương ứng, từ đó cho phép xác định giá trị nhiệt độ chính xác.
Platinum có đặc tính ổn định, tuyến tính cao giữa nhiệt độ và điện trở, chịu nhiệt tốt và không bị oxy hóa, giúp RTD đạt độ chính xác và tuổi thọ cao trong các môi trường công nghiệp khắc nghiệt.
RTD được phân loại theo số dây dẫn (2, 3 hoặc 4 dây) và vật liệu chế tạo (Platinum, Nickel, Copper). Loại 4 dây và vật liệu platinum cho độ chính xác cao nhất, phù hợp với các ứng dụng yêu cầu nghiêm ngặt như dược phẩm, thực phẩm, hoặc phòng thí nghiệm.
RTD có độ chính xác và ổn định cao hơn nhưng dải đo nhiệt độ hẹp hơn Thermocouple. Trong khi Thermocouple phù hợp với môi trường nhiệt độ rất cao, RTD lại được ưa chuộng trong các ứng dụng cần độ chính xác cao và tín hiệu ổn định lâu dài.
Khi chọn RTD, cần xem xét dải nhiệt độ hoạt động, độ chính xác yêu cầu, môi trường làm việc và loại vỏ bảo vệ. Việc chọn đúng loại RTD giúp tăng tuổi thọ cảm biến, đảm bảo độ chính xác và hiệu quả vận hành lâu dài.
