Trong thế giới hiện đại, nơi điện năng hiện diện khắp mọi không gian sống và làm việc, CB chống giật không chỉ là một thiết bị kỹ thuật - nó là "lá chắn" thầm lặng, bảo vệ con người khỏi những tai nạn điện nguy hiểm có thể xảy ra bất cứ lúc nào. Dù vậy, giữa vô vàn thiết bị bảo vệ điện khác như cầu dao tự động (MCB), CB điện tử, cầu chì..., việc lựa chọn thiết bị phù hợp không hề đơn giản. Sự phân vân của người tiêu dùng là điều dễ hiểu khi mỗi thiết bị đều có chức năng và ứng dụng riêng. Vì vậy, trong bài viết này, Bảo An sẽ cùng bạn so sánh CB chống giật với các thiết bị bảo vệ điện khác, phân tích chi tiết từ nguyên lý hoạt động đến độ nhạy, khả năng tái sử dụng và chi phí. Qua đó, bạn sẽ có được cái nhìn đầy đủ, rõ ràng hơn để đưa ra quyết định chính xác và an toàn nhất cho hệ thống điện của mình.

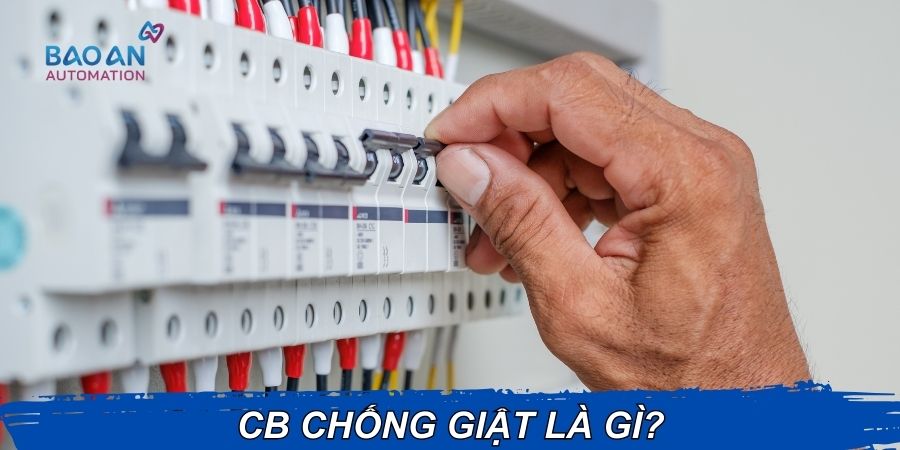

Hình 1: CB chống giật là gì?
CB chống giật hay còn gọi là CB chống dòng rò hoặc CB chống giật, là một trong những thiết bị bảo vệ điện phổ biến nhất, được thiết kế để bảo vệ người sử dụng khỏi nguy cơ giật điện khi có dòng điện rò rỉ. Dòng điện rò rỉ có thể xảy ra khi một phần của hệ thống điện bị hư hỏng hoặc có sự cố về cách điện, khiến dòng điện không đi qua các thiết bị điện mà chảy qua cơ thể người sử dụng. Việc tiếp xúc với dòng điện này có thể gây nguy hiểm nghiêm trọng đến tính mạng.
Chức năng chính của CB chống giật là phát hiện dòng điện rò rỉ và tự động ngắt mạch khi phát hiện sự cố. Điều này giúp ngừng ngay lập tức sự truyền tải dòng điện nguy hiểm vào cơ thể người sử dụng.
Phân loại CB chống giật qua viết tắt tiếng anh:
RCCB (Residual Current Circuit Breaker): Phát hiện dòng điện rò rỉ và ngắt mạch khi có sự cố.
RCBO (Residual Current Breaker with Overcurrent Protection): Tích hợp khả năng bảo vệ chống quá tải và ngắn mạch cùng với chức năng chống giật.
ELCB (Earth Leakage Circuit Breaker): Tương tự như RCCB, nhưng thường chỉ phát hiện dòng điện rò rỉ từ hệ thống nối đất.
Hình 2: CB chống giật cà các loai thiết bị điện khác
Cầu dao tự động, hay còn gọi là aptomat, là thiết bị bảo vệ được sử dụng phổ biến trong các hệ thống điện dân dụng và công nghiệp. Chức năng chính của cầu dao tự động là bảo vệ mạch điện khỏi tình trạng quá tải và ngắn mạch, giúp ngắt mạch khi dòng điện vượt quá mức cho phép. Điều này giúp bảo vệ các thiết bị điện khỏi bị hư hỏng và tránh cháy nổ do quá tải điện.
Cấu tạo và nguyên lý hoạt động của cầu dao tự động dựa trên việc sử dụng cảm biến nhiệt hoặc từ để phát hiện sự thay đổi của dòng điện. Khi dòng điện vượt quá mức giới hạn cho phép, thiết bị sẽ tự động ngắt mạch để ngừng dòng điện và bảo vệ hệ thống điện.
Cầu chì là một trong những thiết bị bảo vệ điện cơ bản nhất, được sử dụng rộng rãi trong các thiết bị điện gia đình và công nghiệp. Chức năng chính của cầu chì là ngắt mạch khi dòng điện vượt quá mức an toàn. Khi dòng điện quá tải, dây dẫn trong cầu chì sẽ nóng lên và đứt ra, ngừng ngay lập tức sự truyền tải dòng điện vào mạch.
Cấu tạo đơn giản của cầu chì giúp tiết kiệm chi phí nhưng lại không có khả năng tái sử dụng. Sau khi cầu chì bị đứt, bạn sẽ cần thay thế nó để tiếp tục sử dụng.
CB chống giật: Sử dụng cảm biến điện tử để phát hiện dòng điện rò rỉ. Khi có sự cố, thiết bị tự động ngắt mạch ngay lập tức, bảo vệ người sử dụng khỏi nguy cơ giật điện.
Cầu dao tự động: Phát hiện sự thay đổi dòng điện do quá tải hoặc ngắn mạch thông qua cơ chế nhiệt hoặc từ. Khi phát hiện sự cố, thiết bị tự động ngắt mạch để bảo vệ hệ thống điện.
Cầu chì: Dựa trên nguyên lý dây dẫn nóng chảy khi dòng điện vượt quá mức cho phép. Khi dây dẫn nóng lên quá mức, nó sẽ đứt ra, ngắt mạch.
CB chống giật: Bảo vệ người sử dụng khỏi nguy cơ giật điện do dòng điện rò rỉ và bảo vệ các thiết bị điện khỏi sự cố quá tải điện (Lưu ý: riêng RCCB không bảo vệ quá tải)
Cầu dao tự động: Bảo vệ hệ thống điện khỏi quá tải và ngắn mạch, nhưng không có khả năng bảo vệ người sử dụng khỏi dòng điện rò rỉ.
Cầu chì: Bảo vệ mạch điện khỏi quá tải, nhưng không bảo vệ người sử dụng khỏi dòng điện rò rỉ.
CB chống giật và cầu dao tự động: Có thể tái sử dụng sau khi ngắt mạch. Người dùng chỉ cần bật lại công tắc để tiếp tục sử dụng thiết bị.
Cầu chì: Sau mỗi lần ngắt mạch, cầu chì cần phải được thay thế mới để đảm bảo sự hoạt động của hệ thống.
CB chống giật: Phản ứng nhanh chóng đối với dòng điện rò rỉ, bảo vệ người sử dụng ngay lập tức. Đây là tính năng rất quan trọng đối với an toàn con người.
Cầu dao tự động và cầu chì: Phản ứng nhanh với mức độ quá tải hoặc ngắn mạch (vài mili giây)
CB chống giật và cầu dao tự động: Mặc dù có chi phí đầu tư ban đầu cao hơn so với cầu chì, nhưng các thiết bị này tiết kiệm chi phí bảo trì do không cần thay thế sau mỗi lần ngắt mạch.
Cầu chì: Chi phí đầu tư thấp, nhưng lại phải thay thế sau mỗi lần sử dụng, gây tốn kém và bất tiện cho người sử dụng.
| Thiết bị | Ứng dụng |
Ưu điểm | Nhược điểm |
| CB chống giật | - Bảo vệ người khỏi giật điện do rò rỉ dòng điện - Lắp ở khu vực ẩm ướt, nhà tắm, bếp - Hệ thống yêu cầu an toàn sinh mạng cao |
- Phát hiện dòng rò cực nhỏ (10–30mA) - Bảo vệ trực tiếp con người - Phản ứng rất nhanh - Có loại tích hợp chống quá tải (RCBO) |
- Giá cao hơn so với MCB - Không tự bảo vệ quá tải nếu là RCCB - Cần lắp đúng kỹ thuật (nối đất, tải phù hợp) |
| Cầu dao tự động (aptomat) | - Bảo vệ thiết bị và dây dẫn khỏi quá tải, ngắn mạch - Phù hợp trong dân dụng & công nghiệp |
- Phản ứng tốt với quá tải, ngắn mạch - Tái sử dụng dễ dàng sau khi ngắt - Độ bền cao, lắp đặt tiện lợi |
- Không bảo vệ người khỏi giật điện |
| Cầu chì | - Bảo vệ mạch đơn giản khỏi quá dòng - Dùng trong các hệ thống điện nhỏ, giá rẻ |
- Rẻ, dễ thay thế - Cấu tạo đơn giản, dễ sử dụng |
- Không tái sử dụng được - Không bảo vệ người |
Kết luận: Nhìn chung, mỗi loại thiết bị bảo vệ điện đều có những ưu điểm và nhược điểm riêng. CB chống giật là lựa chọn tối ưu cho việc bảo vệ con người khỏi nguy cơ giật điện, đặc biệt trong môi trường có nguy cơ cao như khu vực ẩm ướt hoặc sử dụng thiết bị điện trong phòng tắm. Tuy nhiên, các thiết bị như cầu dao tự động và cầu chì cũng đóng vai trò quan trọng trong việc bảo vệ hệ thống điện khỏi quá tải và ngắn mạch. Việc lựa chọn thiết bị bảo vệ phù hợp tùy thuộc vào nhu cầu và đặc thù của mỗi hệ thống điện. Đối với các hệ thống điện yêu cầu bảo vệ người sử dụng, CB chống giật là sự lựa chọn an toàn và hiệu quả. Trong khi đó, cầu dao tự động và cầu chì sẽ thích hợp hơn trong việc bảo vệ thiết bị điện và mạch điện khỏi các sự cố quá tải.
CB chống giật là thiết bị điện có chức năng ngắt mạch khi phát hiện dòng điện rò rỉ hoặc chạm chập, giúp bảo vệ con người khỏi nguy cơ giật điện.
