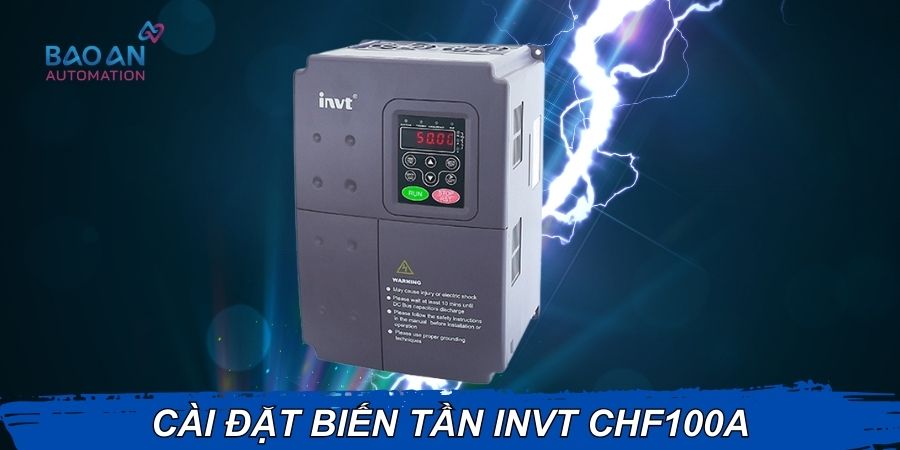

Biến tần INVT CHF100A là dòng sản phẩm thuộc phân khúc tầm trung, được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng điều khiển chính xác, tiết kiệm năng lượng và tích hợp nhiều tính năng bảo vệ. Tuy nhiên, để biến tần hoạt động ổn định và phát huy hết công suất, người vận hành cần nắm rõ quy trình cài đặt biến tần INVT CHF100A. Trong bài viết này, Bảo An sẽ mang đến cho bạn hướng dẫn cài đặt biến tần INVT CHF100A đầy đủ, có thể áp dụng ngay trong thực tế.
Biến tần INVT CHF100A là dòng biến tần vector điều khiển không cảm biến, có khả năng hoạt động ổn định và tiết kiệm năng lượng. Sản phẩm được ứng dụng rộng rãi trong các ngành như: hệ thống HVAC, bơm nước, quạt gió, băng tải, máy ép, máy dệt và nhiều thiết bị công nghiệp khác.
Một số ưu điểm nổi bật:
Điều khiển chính xác tốc độ động cơ.
Hiệu suất cao, tiết kiệm điện.
Tích hợp nhiều chức năng bảo vệ động cơ.
Giao diện thân thiện, dễ dàng cài đặt và vận hành.
Để quá trình cài đặt diễn ra an toàn và chính xác, cần thực hiện các bước chuẩn bị sau:
Nhiệt độ: 0–50°C.
Độ ẩm: dưới 90%, không ngưng tụ.
Không lắp đặt gần nơi có hóa chất ăn mòn, bụi dẫn điện hoặc rung lắc mạnh.
Đảm bảo khoảng cách thoáng khí: tối thiểu 10 cm ở hai bên và 20 cm phía trên biến tần.
Đảm bảo điện áp phù hợp với model biến tần (220V hoặc 380V).
Tần số nguồn: 50/60Hz.
Lắp đặt aptomat (CB) phù hợp công suất để bảo vệ biến tần.
Ngõ vào: R, S, T (nguồn 3 pha) hoặc R, T (nguồn 1 pha).
Ngõ ra động cơ: U, V, W.
Cực điều khiển: cổng DI (digital input), AI (analog input), DO/RO (ngõ ra số, rơ le).
Đảm bảo dây tiếp địa (PE) được nối chắc chắn.
Kháng AC: giảm sóng hài phía nguồn.
Kháng DC: bảo vệ biến tần khi hoạt động tải nặng.
Bộ lọc nhiễu EMC: cần thiết khi kết nối với thiết bị điều khiển tự động (PLC, HMI).
Sau khi cấp nguồn, biến tần sẽ hiển thị màn hình mặc định.
Nhấn giữ phím MODE để truy cập menu cài đặt.
Nếu cần, đặt lại biến tần về mặc định nhà sản xuất (Factory Default) bằng thông số P9-13 = 1.
Các thông số cơ bản cần nhập:
P0-10: Điện áp định mức động cơ (V).
P0-11: Dòng điện định mức động cơ (A).
P0-12: Công suất định mức động cơ (kW).
P0-13: Tốc độ định mức động cơ (RPM).
P0-17: Tần số tối đa (thường 50Hz hoặc 60Hz).
P0-00: chọn chế độ điều khiển (0 = V/F, 1 = vector không cảm biến).
Với tải quạt, bơm: chọn V/F.
Với tải nặng như băng tải, máy ép: chọn vector không cảm biến để đạt mô-men xoắn cao.
P0-01: Chọn nguồn điều khiển RUN/STOP
0 = Bàn phím (Local)
1 = Cổng điều khiển ngoài (Remote)
P0-02: Chọn nguồn tần số tham chiếu
0 = Bàn phím
1 = Cổng analog AI1/AI2
2 = Truyền thông Modbus
Chạy thử không tải trong vài phút.
Quan sát dòng điện, tần số và điện áp hiển thị.
Nếu chạy êm và không báo lỗi, tiến hành chạy có tải.
Tinh chỉnh thêm các thông số tăng/giảm tốc:
P0-08: Thời gian tăng tốc (s).
P0-09: Thời gian giảm tốc (s).
| Nhóm thông số | Mã | Ý nghĩa | Ghi chú |
| Cơ bản | P0-00 | Chế độ điều khiển | V/F hoặc Vector |
| P0-01 | Nguồn RUN/STOP | Local/Remote | |
| P0-02 | Nguồn tần số | Bàn phím, AI, Modbus | |
| Động cơ | P0-10 | Điện áp định mức | V |
| P0-11 | Dòng định mức | A | |
| P0-12 | Công suất định mức | kW | |
| P0-13 | Tốc độ định mức | RPM | |
| Giới hạn | P0-17 | Tần số tối đa | 50/60Hz |
OC - Quá dòng: do tải nặng hoặc động cơ kẹt → Giảm tải, kiểm tra cơ khí, chỉnh lại thời gian tăng tốc.
OV - Quá áp: do nguồn cao hoặc hãm tái sinh → Thêm điện trở xả hãm.
UV - Thấp áp: do sụt áp nguồn → Kiểm tra dây dẫn, nguồn điện.
OH - Quá nhiệt: nhiệt độ môi trường cao, thông gió kém → Cải thiện làm mát, giảm tải.
Er - Lỗi truyền thông: mất tín hiệu RS485 → Kiểm tra dây kết nối, tốc độ baud, địa chỉ slave.
Kết luận: Việc cài đặt biến tần INVT CHF100A đòi hỏi người vận hành phải nắm rõ thông số động cơ, chọn chế độ điều khiển phù hợp và thực hiện đúng quy trình. Chỉ khi thiết lập chính xác, biến tần mới phát huy được hiệu quả tiết kiệm điện, tăng tuổi thọ và đảm bảo an toàn cho hệ thống. Nếu bạn đang cần mua biến tần INVT chính hãng hoặc muốn được hướng dẫn cài đặt biến tần INVT CHF100A chi tiết hơn, hãy liên hệ ngay với Bảo An. Đội ngũ kỹ sư của chúng tôi sẵn sàng hỗ trợ từ khâu tư vấn, cung cấp sản phẩm đến lắp đặt và bảo trì tận nơi.
Việc cài đặt biến tần INVT CHF100A không quá khó nếu bạn nắm rõ thông số cơ bản của động cơ và làm theo đúng quy trình. Người mới có thể dựa vào tài liệu và các bước cài đặt nhanh để thực hiện an toàn.
Bạn có thể tham khảo trong tài liệu PDF chính hãng hoặc các bài viết kỹ thuật. Ngoài ra, nhiều website chuyên về biến tần cũng chia sẻ hướng dẫn cài đặt biến tần INVT CHF100A chi tiết để bạn dễ áp dụng.
Một số lưu ý quan trọng gồm: kiểm tra nguồn điện, đấu nối đúng dây động lực và dây điều khiển, nhập thông số động cơ chính xác, lựa chọn chế độ điều khiển phù hợp và chạy thử trước khi vận hành chính thức.
Các lỗi phổ biến là quá dòng (OC), quá áp (OV), thấp áp (UV), quá nhiệt (OH) hoặc lỗi truyền thông (Er). Khi gặp lỗi, cần kiểm tra lại thông số, tải, nguồn điện và kết nối truyền thông.
