Cài đặt biến tần Delta MS300 | Hướng dẫn chi tiết từng bước

Biến tần Delta MS300 là dòng biến tần được sử dụng rộng rãi trong các hệ thống công nghiệp nhờ tính linh hoạt và khả năng điều khiển tối ưu động cơ. Tuy nhiên, để vận hành đúng và khai thác hết tính năng, việc cài đặt biến tần Delta MS300 chính xác là yếu tố then chốt. Bài viết này Bảo An sẽ cung cấp cho bạn hướng dẫn chi tiết từng bước, kèm theo lưu ý quan trọng khi sử dụng.

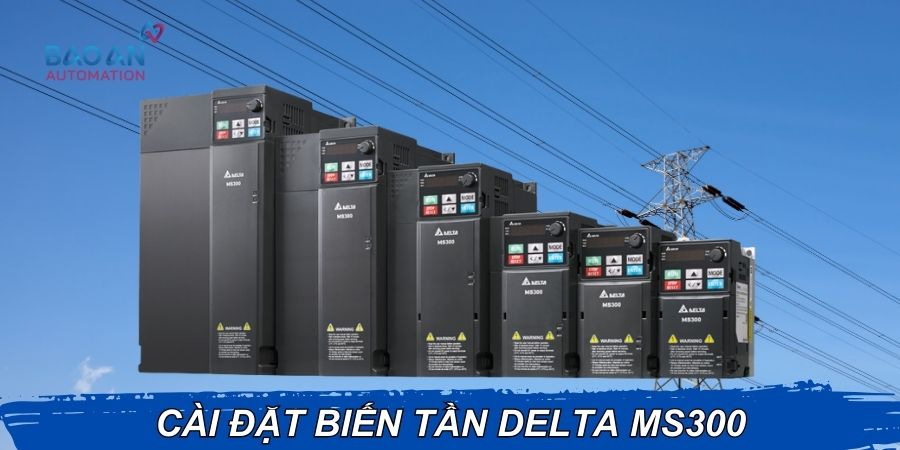

1. Giới thiệu về biến tần Delta MS300

Biến tần Delta MS300 là dòng biến tần thế hệ mới được thiết kế theo chuẩn toàn cầu, nhỏ gọn, dễ lắp đặt và hỗ trợ nhiều tính năng hiện đại như: điều khiển vector, điều khiển moment, giao tiếp Modbus RS-485, khả năng tiết kiệm năng lượng và bảo vệ động cơ.

Ứng dụng phổ biến của biến tần MS300:

• Hệ thống băng tải, máy đóng gói, máy cắt.

• Quạt công nghiệp, bơm nước, hệ thống HVAC.

• Máy chế biến gỗ, máy dệt, máy ép nhựa.

Việc cài đặt biến tần Delta MS300 đúng chuẩn không chỉ giúp hệ thống vận hành ổn định mà còn kéo dài tuổi thọ động cơ, giảm thiểu sự cố.

2. Chuẩn bị trước khi cài đặt biến tần MS300

• Kiểm tra thiết bị: xác định đúng model (MS300), công suất và điện áp phù hợp với động cơ.

• Nguồn điện:

  • 1 pha 220V: sử dụng L1, L2.

  • 3 pha 380V: sử dụng L1, L2, L3.

• Dụng cụ: tua vít, đồng hồ đo điện, kìm cắt, bút thử điện.

• An toàn: sử dụng găng tay cách điện, kiểm tra hệ thống đã ngắt nguồn trước khi đấu nối.

• Tài liệu kỹ thuật: chuẩn bị manual Delta MS300 để tham chiếu thông số.

3. Các bước cài đặt biến tần Delta MS300

3.1. Đấu nối dây điện

• Nguồn vào: L1, L2, L3 (hoặc L1, L2 với nguồn 1 pha).

• Đầu ra động cơ: U, V, W.

• Đầu nối đất (PE): bắt buộc để đảm bảo an toàn.

• Ngõ vào tín hiệu điều khiển: chân DI1, DI2, DI3 cho RUN/STOP, đảo chiều, chọn chế độ.

3.2. Reset về mặc định

• Vào thông số P00.18 = 10, biến tần sẽ quay về cài đặt gốc.

• Mục đích: tránh ảnh hưởng từ cấu hình cũ.

3.3. Cài đặt thông số động cơ

Trên nhãn động cơ thường có:

Nhập chính xác các thông số này giúp biến tần điều khiển tối ưu và bảo vệ động cơ.

4. Cài đặt chế độ điều khiển

• Bàn phím điều khiển: P00.20 = 0 → điều khiển trực tiếp trên panel.

• Tín hiệu ngoài: P00.20 = 1 → dùng công tắc, nút nhấn ngoài.

• Truyền thông Modbus: P00.20 = 2 → kết nối PLC/SCADA.

5. Cài đặt tần số hoạt động

• Tần số tối đa: P01.00 = 50 Hz hoặc theo động cơ.

• Tần số tối thiểu: P01.01 = 0 Hz.

• Thời gian tăng tốc: P01.02 = 10 giây.

• Thời gian giảm tốc: P01.03 = 10 giây.

4. Các thông số quan trọng cần lưu ý

• Chế độ bảo vệ: quá áp, quá dòng, quá tải.

• PID control: hỗ trợ điều khiển áp suất/luồng khí cho bơm, quạt.

• Chức năng STO (Safe Torque Off): đảm bảo an toàn khi bảo trì.

5. Những lỗi thường gặp khi cài đặt biến tần MS300

• Lỗi quá dòng (OC): thường xảy ra khi tăng tốc quá nhanh → tăng P01.02.

• Lỗi quá áp (OV): hãm động cơ nhanh → cần gắn điện trở hãm.

• Không chạy được động cơ: sai cài đặt P00.20 hoặc đấu sai tín hiệu RUN.

• Động cơ quay ngược: đảo lại 2 trong 3 pha U, V, W.

6. Lưu ý khi vận hành biến tần Delta MS300

• Lắp trong tủ điện kín, có quạt thông gió.

• Khoảng cách tối thiểu 10 cm trên và dưới biến tần để tản nhiệt.

• Không lắp đặt gần nguồn nhiễu sóng cao tần.

• Vệ sinh bụi bẩn định kỳ, kiểm tra quạt làm mát.

• Lưu lại file tham số (nếu có cáp kết nối) để dễ dàng phục hồi.

Kết luận: Việc cài đặt biến tần Delta MS300 không quá phức tạp nhưng đòi hỏi tuân thủ đúng quy trình kỹ thuật. Chỉ cần chuẩn bị đầy đủ, nhập chính xác thông số động cơ và chọn chế độ điều khiển phù hợp, bạn có thể đưa hệ thống vào hoạt động ổn định, an toàn. Nếu bạn cần được tư vấn thêm hoặc tìm mua biến tần Delta MS300 chính hãng, hãy liên hệ với Công ty Bảo An để nhận hỗ trợ kỹ thuật và giải pháp tối ưu nhất cho hệ thống của bạn.

FAQ – Câu hỏi thường gặp

Câu 1. Cài đặt biến tần MS300 có khó không?

Không quá khó nếu bạn nắm rõ quy trình. Việc cài đặt biến tần MS300 chỉ cần thực hiện theo các bước cơ bản: đấu nối dây điện, reset về mặc định, nhập thông số động cơ và chọn chế độ điều khiển. Tuy nhiên, bạn cần tuân thủ đúng hướng dẫn để tránh lỗi khi vận hành.

Câu 2. Tôi có thể tự thực hiện hướng dẫn cài đặt biến tần Delta MS300 không?

Bạn hoàn toàn có thể tự làm theo hướng dẫn cài đặt biến tần Delta MS300 nếu đã quen với việc đấu nối điện và cài đặt thông số cơ bản. Trường hợp hệ thống phức tạp hoặc yêu cầu tích hợp với PLC/SCADA, nên nhờ kỹ thuật viên hỗ trợ để đảm bảo an toàn.

Câu 3. Khi nào cần reset biến tần trước khi cài đặt?

Reset về mặc định là bước cần thiết khi thực hiện cài đặt biến tần MS300 để loại bỏ các thông số cũ. Bạn có thể thực hiện bằng cách cài thông số P00.18 = 10.

Câu 4. Hướng dẫn cài đặt biến tần Delta MS300 cơ bản gồm những thông số nào?

Các thông số cần thiết gồm: điện áp định mức, dòng điện, công suất, tần số và tốc độ động cơ. Trong hướng dẫn cài đặt biến tần Delta MS300, đây là phần quan trọng nhất để đảm bảo động cơ hoạt động chính xác.

Câu 5. Nếu cài đặt biến tần MS300 sai có gây hỏng thiết bị không?

Cài đặt sai có thể khiến biến tần báo lỗi hoặc động cơ không hoạt động đúng. Trong trường hợp xấu, có thể gây hư hỏng phần điện tử. Do đó, khi thực hiện cài đặt biến tần MS300, bạn cần nhập đúng thông số động cơ và kiểm tra kỹ trước khi chạy thử.
