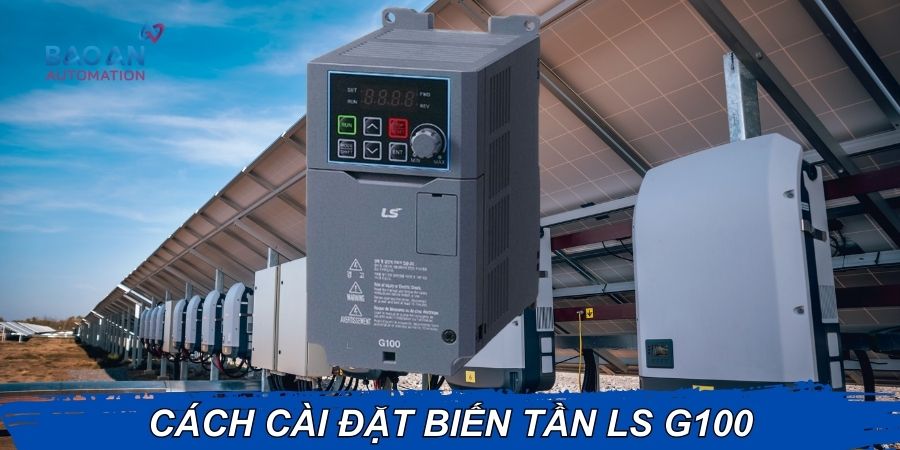

Trong công nghiệp hiện đại, biến tần là thiết bị không thể thiếu để điều khiển tốc độ động cơ điện. Trong đó, phổ biến nhất là biến tần LS, model biến tần LS G100 nổi bật nhờ thiết kế nhỏ gọn, tính năng thông minh và độ bền cao, được ứng dụng rộng rãi trong các hệ thống bơm, quạt, băng tải, máy nén khí và nhiều dây chuyền sản xuất khác. Tuy nhiên, nhiều kỹ thuật viên mới vào nghề hoặc người dùng chưa quen thường gặp khó khăn khi thao tác ban đầu. Bài viết này Bảo An sẽ chia sẻ chi tiết cách cài đặt biến tần LS G100 theo từng bước rõ ràng, kèm theo hướng dẫn cài đặt biến tần LS G100 an toàn, giúp bạn dễ dàng thực hiện ngay cả khi chưa có nhiều kinh nghiệm.
Ngành nước: bơm cấp, bơm tuần hoàn.
HVAC: quạt thông gió, quạt hút.
Sản xuất: băng tải, máy dệt, máy đóng gói.
Năng lượng: máy nén khí, hệ thống tiết kiệm điện.
Việc nắm chắc cách cài đặt biến tần LS G100 giúp bạn tận dụng tối đa hiệu suất và kéo dài tuổi thọ thiết bị.
Điện áp nguồn vào: 1 pha 220V hoặc 3 pha 380V tùy phiên bản.
Động cơ phải tương thích với công suất biến tần.
Nhiệt độ môi trường: 0–40°C, tránh ánh nắng trực tiếp.
Độ ẩm: dưới 90%, không ngưng tụ.
Tua vít 2 cạnh, 4 cạnh.
Đồng hồ đo điện áp và dòng.
Kìm tuốt dây, kìm ép cos.
Găng tay, kính bảo hộ.
Ngắt nguồn điện hoàn toàn trước khi đấu nối.
Đấu dây đúng sơ đồ, siết chặt đầu cos.
Không chạm tay trực tiếp vào board mạch.
Đây là bước tiền đề quan trọng để mọi hướng dẫn cài đặt biến tần LS G100 phía sau được an toàn và chính xác.
Nguồn vào (Input): R, S, T (3 pha) hoặc R, S (1 pha).
Nguồn ra (Output): U, V, W nối trực tiếp đến động cơ.
Tiếp địa: cực E nối với dây tiếp đất an to
Lỗi thường gặp: đảo chiều pha U–V–W → động cơ quay ngược. Khắc phục bằng cách đổi chéo 2 dây.
Sau khi đấu nối, bật nguồn và tiến hành nhập các thông số:
| Thông số | Ý nghĩa | Giá trị nhập |
| H30 |
Tần số định mức | 50Hz (thông thường) |
| H31 | Điện áp định mức | 220V / 380V |
| H32 | Dòng định mức | Theo nameplate động cơ |
| H33 | Tốc độ định mức | (rpm) trên nhãn động cơ |
| F0 | Chế độ vận hành | 0: Local / 1: Remote |
Đây là phần quan trọng nhất trong cách cài đặt biến tần LS G100 mà nhiều người dễ bỏ sót.
Local (bằng bàn phím):
Nhấn nút RUN/STOP để khởi động hoặc dừng.
Điều chỉnh tần số bằng phím ▲▼.
Phù hợp khi chạy thử hoặc vận hành đơn giản.
Remote (tín hiệu ngoài/PLC):
Nhận tín hiệu điều khiển từ công tắc, PLC, cảm biến.
Cần cấu hình chân I/O trên biến tần.
Thích hợp với dây chuyền sản xuất tự động.
Với hệ thống phức tạp, bạn nên tham khảo kỹ hướng dẫn cài đặt biến tần LS G100 theo chế độ Remote để tránh lỗi tín hiệu.
Quá dòng: tự ngắt khi vượt quá dòng cho phép.
Mất pha: cảnh báo và dừng biến tần.
Quá áp / thấp áp: tự động bảo vệ nguồn.
Nhiệt độ cao: ngắt khi >100°C.
Đây là tính năng giúp biến tần hoạt động bền bỉ, giảm rủi ro cháy nổ.
| Lỗi hiển thị | Nguyên nhân | Cách xử lý |
| OC | Quá dòng | Kiểm tra tải, tăng H32 |
| OV | Quá áp | Kiểm tra điện áp nguồn |
| LU | Mất pha | Đấu lại dây nguồn |
| OH | Quá nhiệt | Kiểm tra quạt tản nhiệt |
Hiểu rõ lỗi giúp bạn tiết kiệm thời gian và đảm bảo quy trình cách cài đặt biến tần LS G100 được hoàn tất nhanh chóng.
Luôn nhập thông số dựa trên nameplate động cơ.
Khi chạy thử, nên khởi động ở tần số thấp (10–20Hz).
Nếu dùng chế độ Remote, test tín hiệu từng chân I/O trước khi chạy thực tế.
Đặt biến tần ở nơi thoáng gió, tránh bụi và dầu mỡ.
Kết luận: Việc nắm rõ cách cài đặt biến tần LS G100 không chỉ giúp hệ thống vận hành trơn tru mà còn tối ưu hóa tuổi thọ động cơ và giảm chi phí bảo dưỡng. Qua bài viết, bạn đã có một hướng dẫn cài đặt biến tần LS G100 đầy đủ từ chuẩn bị, đấu nối, nhập thông số cho đến xử lý sự cố. Nếu bạn chưa tự tin hoặc cần hỗ trợ triển khai chuyên nghiệp, hãy liên hệ ngay với Công ty Bảo An – đơn vị cung cấp và lắp đặt biến tần hàng đầu, cam kết mang đến giải pháp tối ưu, an toàn và hiệu quả cho doanh nghiệp của bạn.
Có. Biến tần LS G100 được thiết kế với giao diện trực quan, bàn phím dễ sử dụng và tài liệu hướng dẫn rõ ràng. Người mới vẫn có thể thực hiện theo hướng dẫn cài đặt biến tần LS G100 cơ bản. Tuy nhiên, với hệ thống phức tạp, bạn nên nhờ kỹ thuật viên hỗ trợ.
Để reset về mặc định, bạn truy cập thông số H93 → chọn “1” → Enter. Khi đó, biến tần sẽ trở về cài đặt gốc của nhà sản xuất. Đây là bước hữu ích khi gặp lỗi hoặc muốn thiết lập lại toàn bộ cấu hình.
Bạn cần cấu hình chế độ Remote trong biến tần, sau đó đấu dây tín hiệu điều khiển từ PLC vào các chân I/O của biến tần. Chi tiết hơn có thể tham khảo hướng dẫn cài đặt biến tần LS G100 theo chế độ Remote trong tài liệu kỹ thuật hoặc liên hệ chuyên gia để được hỗ trợ.
Một số lỗi phổ biến:
OC (Over Current): Quá dòng.
OV (Over Voltage): Quá áp.
LU (Under Voltage): Mất pha hoặc thiếu điện áp.
OH (Over Heat): Quá nhiệt.
Giải pháp: kiểm tra tải, nguồn điện, hệ thống tản nhiệt hoặc reset về mặc định rồi nhập lại thông số.
Bạn có thể tìm tài liệu PDF từ nhà sản xuất, hoặc theo dõi bài viết này – nơi đã tổng hợp chi tiết hướng dẫn cài đặt biến tần LS G100 từ A–Z. Ngoài ra, Công ty Bảo An cũng cung cấp video và tài liệu đào tạo miễn phí cho khách hàng khi mua sản phẩm.
