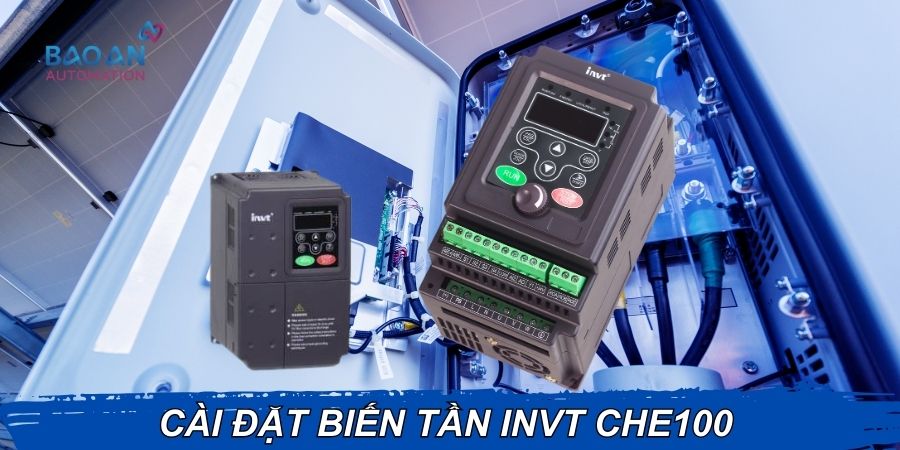

Hướng dẫn cài đặt biến tần INVT CHE100 chi tiết và dễ hiểu

Biến tần INVT CHE100 là dòng biến tần phổ thông được sử dụng rộng rãi trong các ứng dụng công nghiệp và dân dụng nhờ giá thành hợp lý, dễ cài đặt và khả năng vận hành ổn định. Tuy nhiên, để biến tần hoạt động chính xác và phát huy hiệu suất tối đa, việc cài đặt biến tần INVT CHE100 đúng chuẩn là vô cùng quan trọng. Bài viết dưới đây của Bảo An sẽ cung cấp hướng dẫn chi tiết từ khâu đấu dây, cài đặt thông số đến xử lý lỗi thường gặp, giúp bạn dễ dàng triển khai trong thực tế.

1. Tổng quan về biến tần INVT CHE100

Biến tần INVT CHE100 được thiết kế cho các ứng dụng tải nhẹ và trung bình như:

• Hệ thống quạt gió trong tòa nhà, nhà xưởng.

• Máy bơm nước dân dụng, công nghiệp.

• Băng tải, máy đóng gói, máy trộn.

• Ứng dụng HVAC (hệ thống thông gió, điều hòa trung tâm).

Ưu điểm nổi bật:

• Thiết kế nhỏ gọn, dễ lắp đặt.

• Tiết kiệm điện năng từ 20 – 50% nhờ điều chỉnh tốc độ động cơ.

• Có sẵn nhiều chức năng bảo vệ: quá dòng, quá áp, mất pha, quá nhiệt.

• Bàn phím điều khiển dễ sử dụng, hiển thị rõ ràng.

• Hỗ trợ nhiều chế độ điều khiển (V/F, vector không cảm biến).

2. Chuẩn bị trước khi cài đặt biến tần INVT CHE100

Để quá trình cài đặt diễn ra suôn sẻ, cần chuẩn bị kỹ:

1. Kiểm tra nguồn điện:


   • Biến tần CHE100 có cả phiên bản 1 pha (220V) và 3 pha (380V).

   • Đảm bảo điện áp cấp đúng theo model, tránh hiện tượng quá áp hoặc sụt áp.

2. Xác định thông số động cơ:


   • Điện áp định mức (220/380V).

   • Công suất động cơ (kW/HP).

   • Tần số định mức (thường 50Hz hoặc 60Hz).

   • Dòng định mức (A).

   • Các thông số này cần nhập chính xác vào biến tần.

3. Chuẩn bị phụ kiện đi kèm:


   • Aptomat hoặc CB bảo vệ.

   • Contactor trung gian (nếu có).

   • Điện trở xả khi ứng dụng yêu cầu dừng nhanh.

   • Dây dẫn đủ tiết diện, chịu tải tốt.

4. Điều kiện môi trường:

   • Nhiệt độ vận hành: 0 – 40°C.

   • Độ ẩm < 90%, không ngưng tụ.

   • Không lắp đặt ở nơi nhiều bụi, hóa chất ăn mòn.

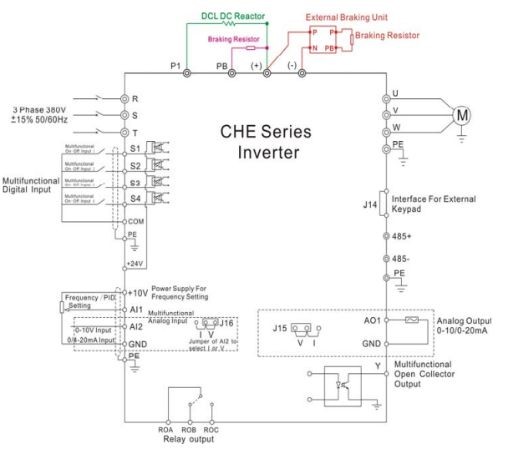

3. Sơ đồ đấu dây biến tần INVT CHE100

3.1. Đầu vào và đầu ra chính

• R, S, T (L, N): đấu nguồn 1 pha hoặc 3 pha.

• U, V, W: đấu dây ra motor.

3.2. Ngõ vào/ra điều khiển

• DI1 – DI5: đầu vào số (khởi động, đảo chiều, chọn chế độ chạy).

• AI1, AI2: đầu vào analog (0–10V hoặc 4–20mA, điều chỉnh tốc độ).

• AO: đầu ra analog (giám sát tốc độ, dòng).

• RO: tiếp điểm rơ le báo trạng thái hoạt động/lỗi.

3.3. Lưu ý khi đấu dây

• Dây nguồn và dây tín hiệu cần đi riêng để tránh nhiễu.

• Siết chặt đầu cốt, kiểm tra kỹ tiếp xúc.

• Sử dụng cầu chì hoặc CB để bảo vệ biến tần.

4. Các bước cài đặt biến tần INVT CHE100

4.1. Khởi động và truy cập bảng điều khiển

• Sau khi cấp nguồn, màn hình LED sáng.

• Dùng phím PRG để vào chế độ cài đặt.

• Các phím ▲, ▼, ENT dùng để chọn và lưu thông số.

4.2. Cài đặt thông số động cơ

• P0.00: Chọn chế độ điều khiển (0: V/F, 1: Vector).

• P0.02: Điện áp định mức của motor.

• P0.03: Tần số định mức.

• P0.04: Công suất motor.

• P0.05: Dòng định mức.

4.3. Cài đặt tốc độ và thời gian tăng/giảm tốc

• P0.08: Thời gian tăng tốc (ACC), thường 5–10 giây.

• P0.09: Thời gian giảm tốc (DEC), tùy ứng dụng.

• P0.10: Tần số tối đa (thường 50Hz hoặc 60Hz).

4.4. Chạy thử

• Nhấn RUN để chạy.

• Quan sát tốc độ, chiều quay, dòng tải.

• Nếu motor chạy ngược, đảo 2 trong 3 dây U, V, W.

5. Các mã lỗi thường gặp và cách xử lý

6. Tài liệu tham khảo và hỗ trợ kỹ thuật

• Tài liệu hướng dẫn chính hãng INVT CHE100 (PDF).

• Video hướng dẫn cài đặt từ Bảo An.

• Đội ngũ kỹ sư hỗ trợ trực tiếp khi gặp lỗi phức tạp.

Kết luận: Việc cài đặt biến tần INVT CHE100 đúng cách sẽ giúp thiết bị hoạt động ổn định, tiết kiệm năng lượng và bảo vệ hệ thống motor lâu dài. Từ khâu đấu dây, khai báo thông số đến xử lý lỗi, người dùng cần tuân thủ theo hướng dẫn của nhà sản xuất và chuyên gia kỹ thuật. Nếu bạn cần thêm tài liệu chi tiết hoặc muốn nhận tư vấn giải pháp phù hợp cho ứng dụng thực tế, hãy liên hệ với Công ty Bảo An để được hỗ trợ chuyên nghiệp và nhanh chóng.

Câu hỏi thường gặp (FAQ)

Câu 1. Biến tần INVT CHE100 dùng cho những ứng dụng nào?

Biến tần INVT CHE100 phù hợp cho các ứng dụng tải nhẹ và trung bình như quạt, bơm nước, băng tải, máy đóng gói và hệ thống HVAC trong tòa nhà, nhà xưởng.

Câu 2. Cài đặt biến tần INVT CHE100 cần những bước cơ bản nào?

Các bước chính gồm: đấu dây nguồn và motor, khai báo thông số động cơ (điện áp, dòng, tần số), cài đặt thời gian tăng/giảm tốc, chọn chế độ điều khiển (V/F hoặc vector) và chạy thử kiểm tra.

Câu 3. Khi biến tần INVT CHE100 báo lỗi E01 thì xử lý như thế nào?

Lỗi E01 là quá dòng, thường do motor quá tải hoặc cài đặt sai thông số dòng định mức. Người dùng cần kiểm tra tải, giảm công suất hoặc điều chỉnh lại thông số dòng motor cho chính xác.

Câu 4. Có thể tải tài liệu hướng dẫn chi tiết biến tần INVT CHE100 ở đâu?

Bạn có thể tham khảo tài liệu chính hãng đi kèm sản phẩm hoặc liên hệ Công ty Bảo An để nhận file PDF, video hướng dẫn và hỗ trợ kỹ thuật trực tiếp từ đội ngũ chuyên gia.
