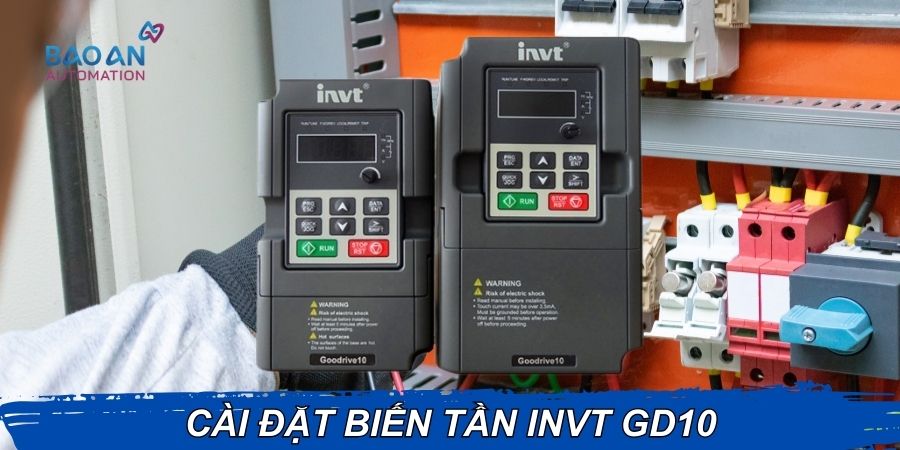

Biến tần INVT GD10 là một trong những dòng biến tần mini phổ biến nhất hiện nay nhờ tính năng dễ sử dụng, giá thành hợp lý và khả năng đáp ứng tốt cho nhiều loại tải. Tuy nhiên, nếu không cài đặt đúng cách, biến tần có thể không phát huy hết hiệu quả, thậm chí gây lỗi trong quá trình vận hành. Bài viết này của Bảo An sẽ hướng dẫn chi tiết cài đặt biến tần INVT GD10, từ những bước chuẩn bị, thiết lập thông số cơ bản, đến cách xử lý sự cố thường gặp. Đây là tài liệu hữu ích cho kỹ sư, kỹ thuật viên và doanh nghiệp đang vận hành máy móc công nghiệp.
INVT GD10 là dòng biến tần mini thế hệ mới của hãng INVT, được thiết kế cho các ứng dụng công suất nhỏ và vừa. Biến tần này thường dùng trong các hệ thống như: quạt gió, bơm nước, băng tải, máy nén khí, máy trộn, thiết bị nâng hạ. Với thiết kế tối ưu, GD10 giúp tiết kiệm điện năng, giảm hao mòn cơ khí và bảo vệ động cơ tốt hơn.
Thiết kế nhỏ gọn, dễ dàng lắp đặt trong không gian hẹp.
Hỗ trợ nhiều chế độ điều khiển: V/F, vector không cảm biến.
Màn hình LED hiển thị rõ ràng, dễ thao tác.
Tích hợp sẵn nhiều tính năng bảo vệ: quá áp, quá dòng, mất pha, quá nhiệt.
Tối ưu chi phí, phù hợp với các doanh nghiệp vừa và nhỏ.
| Thông số | Giá trị |
| Công suất | 0.4 - 7.5 kW |
| Điện áp ngõ vào | 1 pha 220V hoặc 3 pha 380V |
| Tần số ngõ ra | 0.1 Hz - 400 Hz |
| Quá tải | 150% trong 1 phút |
| Ngõ vào/ra | 6 ngõ vào số, 1 ngõ vào analog, 1 ngõ ra relay |
| Chế độ điều khiển | V/F, SVPWM, vector không cảm biến |
Việc nắm rõ thông số giúp bạn lựa chọn model phù hợp trước khi tiến hành cài đặt biến tần INVT GD10.
Xác định nguồn điện sử dụng là 1 pha 220V hay 3 pha 380V.
Kiểm tra động cơ: công suất, dòng định mức, tần số, điện áp để nhập chính xác vào biến tần.
Đảm bảo tải phù hợp với công suất biến tần, tránh quá tải.
Tua vít cách điện.
Đồng hồ đo điện áp, dòng điện.
Dây dẫn đạt chuẩn, có khả năng chịu tải và chịu nhiệt.
Thiết bị bảo hộ an toàn điện.
Luôn ngắt nguồn điện trước khi đấu nối.
Đặt biến tần ở vị trí thoáng mát, tránh bụi bẩn và hơi ẩm.
Đảm bảo nối đất đúng kỹ thuật để phòng chống rò điện.

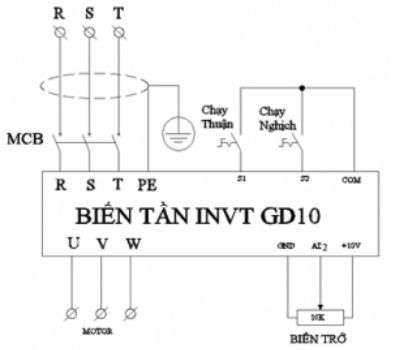

Đối với nguồn 1 pha: nối dây vào L, N.
Đối với nguồn 3 pha: nối vào R, S, T.
Động cơ: đấu dây vào U, V, W.
Tiếp địa: đấu vào cực PE để đảm bảo an toàn.
Sau khi cấp nguồn, tiến hành thiết lập các thông số sau:
P00.00 = 0: Điều khiển bằng bàn phím.
P00.01 = 50.00 Hz: Tần số mặc định.
P00.06 = 10s: Thời gian tăng tốc.
P00.07 = 10s: Thời gian giảm tốc.
Các thông số này thường được ghi trên nameplate động cơ:
P02.00 = Công suất động cơ (kW).
P02.01 = Điện áp định mức (V).
P02.02 = Dòng điện định mức (A).
P02.03 = Tần số định mức (Hz).
Nhấn RUN để khởi động biến tần.
Quan sát động cơ quay có đúng chiều không, nếu ngược thì đổi 2 dây trong U, V, W.
Kiểm tra dòng điện hiển thị trên biến tần.
Kết nối biến tần với máy bơm, quạt, băng tải hoặc thiết bị khác.
Điều chỉnh các thông số tăng/giảm tốc để phù hợp với ứng dụng.
Theo dõi hoạt động trong 30 phút đầu để đảm bảo ổn định.
Nguyên nhân: tải nặng, dòng vượt mức cho phép.
Cách xử lý: kiểm tra tải, tăng thời gian tăng tốc, chọn biến tần công suất cao hơn nếu cần.
Nguyên nhân: nguồn điện không ổn định, điện áp cao hơn dải cho phép.
Cách xử lý: kiểm tra nguồn điện, lắp thêm điện trở xả khi hãm.
Nguyên nhân: môi trường nóng, quạt tản nhiệt hỏng.
Cách xử lý: vệ sinh bụi bẩn, cải thiện thông gió, thay quạt nếu cần.
Nguyên nhân: chọn sai chế độ điều khiển, nhập sai thông số động cơ.
Cách xử lý: kiểm tra lại P00.00 và các thông số P02.xx.
Không lắp biến tần ở nơi ẩm ướt, có dầu mỡ hoặc hóa chất ăn mòn.
Tránh để biến tần tiếp xúc ánh sáng mặt trời trực tiếp.
Kiểm tra và vệ sinh định kỳ bo mạch, quạt gió.
Nên dùng contactor và MCB bảo vệ ở phía trước biến tần.
Khi thay đổi thông số, cần ghi chú để dễ dàng khôi phục khi sự cố xảy ra.
Kết luận: Việc cài đặt biến tần INVT GD10 đúng cách sẽ giúp hệ thống hoạt động ổn định, tiết kiệm điện năng và bảo vệ động cơ hiệu quả. Qua hướng dẫn trên, bạn đã nắm được các bước chi tiết từ chuẩn bị, đấu dây, nhập thông số cho đến xử lý sự cố. Nếu bạn chưa quen hoặc muốn tiết kiệm thời gian, hãy để đội ngũ kỹ sư của Bảo An đồng hành, mang đến giải pháp kỹ thuật chính xác và tối ưu nhất cho doanh nghiệp của bạn.
Không. Biến tần INVT GD10 được thiết kế đơn giản, dễ sử dụng. Chỉ cần bạn nhập đúng thông số động cơ và thực hiện theo hướng dẫn, việc cài đặt sẽ nhanh chóng và an toàn.
Có. Bạn có thể tham khảo tài liệu hướng dẫn bằng tiếng Việt và làm theo từng bước trong bài viết này. Tuy nhiên, nếu bạn chưa có kinh nghiệm điện – tự động hóa, nên nhờ kỹ sư hỗ trợ để tránh rủi ro.
Bạn cần đảm bảo: ngắt nguồn điện trước khi đấu nối, nhập đúng thông số động cơ (công suất, dòng định mức, tần số), và đặt biến tần ở môi trường thoáng mát, tránh bụi ẩm.
Một số bước cài đặt cơ bản giống nhau, nhưng thông số và mã lệnh có thể khác tùy model (GD200A, GD20...). Vì vậy, bạn nên tham khảo đúng tài liệu cho model GD10 để đảm bảo chính xác.
Khi nhập sai, biến tần có thể báo lỗi hoặc động cơ hoạt động không ổn định. Trường hợp này, bạn chỉ cần reset về mặc định và nhập lại thông số chính xác theo nameplate động cơ.
