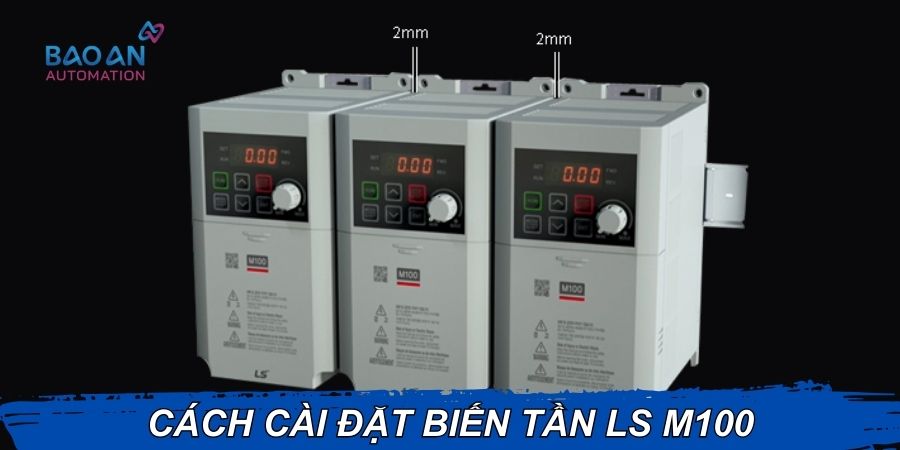

Bạn đang tìm cách cài đặt biến tần LS M100 để vận hành động cơ hiệu quả và an toàn hơn? LS M100 là dòng biến tần phổ biến trong công nghiệp nhờ thiết kế nhỏ gọn, dễ sử dụng và nhiều tính năng bảo vệ thông minh. Tuy nhiên, nếu không nắm rõ cách cài đặt, thiết bị có thể hoạt động sai thông số, gây tiêu hao điện năng hoặc làm hỏng động cơ. Trong bài viết này, Bảo An sẽ hướng dẫn chi tiết từng bước cài đặt và những lưu ý quan trọng khi sử dụng biến tần LS M100.
Biến tần LS M100 là dòng biến tần thuộc hãng LS Electric (Hàn Quốc). Đây là dòng sản phẩm được thiết kế chuyên dụng cho động cơ công suất nhỏ và trung bình, phục vụ các ứng dụng phổ thông trong sản xuất và dân dụng.
Hệ thống bơm nước: duy trì áp lực ổn định, tiết kiệm điện năng.
Quạt gió – HVAC: điều khiển tốc độ quạt trong hệ thống thông gió, điều hòa.
Băng tải: thay đổi tốc độ theo yêu cầu sản xuất.
Máy nén khí, máy dệt, máy chế biến thực phẩm: đảm bảo vận hành trơn tru, ổn định.
Kích thước nhỏ gọn → dễ dàng lắp trong tủ điện hạn chế không gian.
Giao diện thân thiện → màn hình LED hiển thị rõ ràng, phím bấm đơn giản.
Tích hợp sẵn tính năng bảo vệ → chống quá dòng (OC), quá áp (OV), quá nhiệt (OH), mất pha.
Hiệu quả kinh tế cao → giá thành hợp lý, tuổi thọ lâu dài, tiết kiệm chi phí vận hành.
Đảm bảo hiệu suất động cơ: Cài đặt đúng giúp động cơ hoạt động đúng công suất, không bị quá tải hay chạy sai thông số.
Nâng cao tuổi thọ thiết bị: Khi tham số được thiết lập chuẩn, động cơ và biến tần đều được bảo vệ, hạn chế hỏng hóc.
Tối ưu chi phí năng lượng: Biến tần LS M100 hỗ trợ chế độ tiết kiệm năng lượng. Nếu cài đặt hợp lý, bạn có thể giảm tới 20–30% điện năng tiêu thụ.
Chủ động trong vận hành: Người dùng có thể linh hoạt điều chỉnh tốc độ, chế độ hoạt động theo nhu cầu sản xuất, tăng tính chủ động và hiệu quả.
Nguồn điện: kiểm tra đúng loại (1 pha 220V hoặc 3 pha 380V).
Thông số động cơ:
Công suất: kW hoặc HP.
Điện áp: 220V hoặc 380V.
Dòng định mức: A.
Tần số: 50/60Hz.
Đấu dây: thực hiện theo sơ đồ chuẩn của LS, siết chặt terminal, đảm bảo tiếp xúc tốt.
Cấp nguồn: bật nguồn, kiểm tra màn hình LED hiển thị hoạt động bình thường.
Cài đặt thông số động cơ:
Điện áp định mức: DRV-09.
Dòng định mức: DRV-10.
Tần số định mức: DRV-11.
Công suất động cơ: DRV-12.
Lựa chọn chế độ điều khiển:
V/F (Volt/Hz): tải nhẹ, quạt, bơm.
Sensorless Vector: tải nặng, yêu cầu mô-men xoắn ổn định.
Cài đặt tăng/giảm tốc:
Thời gian tăng tốc (ACC): mặc định 10s → có thể điều chỉnh theo tải.
Thời gian giảm tốc (DEC): mặc định 10s → nên tăng khi tải quán tính lớn.
Lưu và chạy thử: nhấn RUN, quan sát tốc độ, chiều quay, dòng điện để đảm bảo vận hành đúng.
Chế độ Auto Restart (tự khởi động lại sau khi mất điện): thích hợp cho dây chuyền sản xuất cần liên tục.
Bảo vệ quá dòng/quá áp: kích hoạt để ngăn hư hỏng động cơ.
Điều khiển từ xa (Remote): qua công tắc, nút nhấn, hoặc tín hiệu PLC.
Chức năng PID Control: duy trì ổn định áp suất/lưu lượng trong hệ thống bơm quạt.
Đa cấp tốc độ (Multi-speed): cài đặt nhiều mức tốc độ sẵn, chọn bằng công tắc ngoài.
| Mã lỗi | Ý nghĩa | Nguyên nhân | Cách xử lý |
| OC (Over Current) | Quá dòng | Động cơ bị kẹt, tải nặng, cài dòng sai | Kiểm tra tải, điều chỉnh dòng DRV-10 |
| OV (Over Voltage) | Quá áp | Giảm tốc quá nhanh | Tăng giá trị DEC (thời gian giảm tốc) |
| OL (Over Load) | Quá tải | Động cơ làm việc vượt công suất | Giảm tải, chọn biến tần công suất cao hơn |
| OH (Over Heat) | Quá nhiệt | Môi trường nóng, quạt tản nhiệt kém | Vệ sinh biến tần, kiểm tra quạt |
| Không chạy RUN | Không nhận lệnh | Sai đầu vào tín hiệu | Kiểm tra terminal và nguồn điều khiển |
Luôn đọc kỹ tài liệu hướng dẫn (manual) của hãng LS.
Ngắt nguồn điện hoàn toàn trước khi đấu dây hoặc thay đổi đấu nối.
Không thay đổi tham số khi biến tần đang chạy → tránh hỏng phần cứng.
Bảo trì định kỳ: vệ sinh bụi, kiểm tra tụ điện, siết lại các terminal.
Đặt biến tần ở nơi thoáng mát, tránh ánh nắng trực tiếp để tản nhiệt hiệu quả.
Kết luận: Việc cài đặt biến tần LS M100 đúng cách không chỉ giúp động cơ hoạt động ổn định, tiết kiệm điện năng mà còn đảm bảo tuổi thọ cho cả hệ thống. Với hướng dẫn chi tiết từ cơ bản đến nâng cao ở trên, bạn hoàn toàn có thể tự thao tác cài đặt và vận hành biến tần LS M100 một cách an toàn. Tuy nhiên, trong thực tế, mỗi hệ thống sẽ có đặc thù khác nhau về tải, công suất và yêu cầu điều khiển. Vì vậy, để đạt hiệu quả tối ưu và tránh rủi ro kỹ thuật, bạn nên tham khảo thêm ý kiến từ các chuyên gia hoặc sử dụng dịch vụ lắp đặt chuyên nghiệp. Bảo An tự hào là đơn vị phân phối và tư vấn kỹ thuật biến tần LS chính hãng, trong đó có dòng LS M100. Chúng tôi cam kết cung cấp sản phẩm chất lượng, hỗ trợ kỹ thuật tận tình và bảo hành uy tín, giúp doanh nghiệp của bạn vận hành an toàn – hiệu quả – tiết kiệm.
Không quá phức tạp, chỉ cần nắm thông số động cơ và thao tác đúng theo hướng dẫn.
Có, LS M100 phù hợp cho tải nhẹ đến trung bình như bơm, quạt, băng tải.
Dùng Sensorless Vector để đảm bảo mô-men xoắn ổn định.
Kiểm tra tải cơ khí, dây kết nối và thông số dòng cài đặt.
