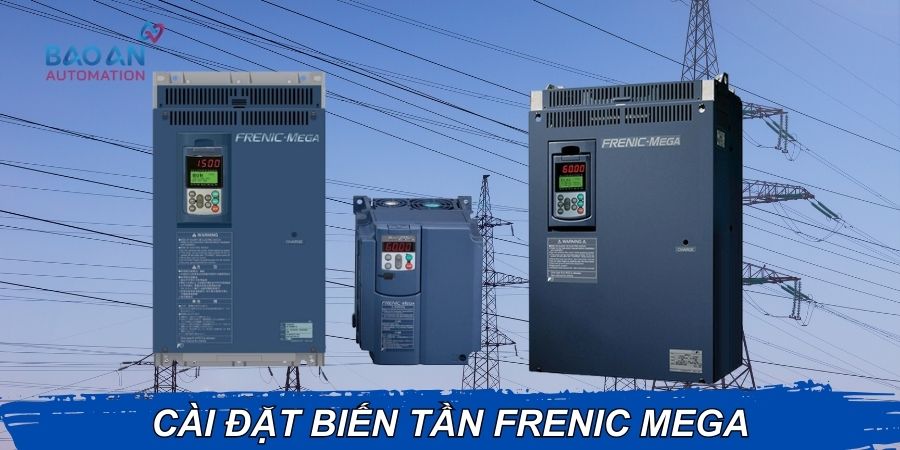

Biến tần Fuji Frenic Mega là một trong những dòng biến tần cao cấp nhất của Fuji Electric, được thiết kế cho các ứng dụng công nghiệp yêu cầu độ bền, độ tin cậy và tính chính xác cao. Tuy nhiên, việc cài đặt biến tần Frenic Mega không hề đơn giản, bởi nó có rất nhiều tham số, chế độ điều khiển và yêu cầu kỹ thuật mà không phải ai cũng nắm rõ. Bài viết này Bảo An sẽ cung cấp hướng dẫn chi tiết từ A–Z về cách cài đặt biến tần Frenic Mega, giúp bạn hiểu rõ quy trình, thiết lập đúng thông số và vận hành an toàn, hiệu quả.
Biến tần Frenic Mega (dòng G1 series) là sản phẩm chiến lược của Fuji Electric – thương hiệu đến từ Nhật Bản với hơn 90 năm kinh nghiệm trong ngành điện – tự động hóa.
Đặc điểm nổi bật:
Dải công suất: từ 0.4kW đến trên 500kW.
Điện áp hoạt động: 200V – 400V.
Hỗ trợ nhiều phương thức điều khiển: V/F, vector không cảm biến, vector có cảm biến.
Khả năng chịu quá tải cao (150% trong 60s).
Hệ thống bảo vệ toàn diện: quá áp, thấp áp, quá dòng, quá nhiệt, mất pha.
Giao diện LCD thân thiện, hỗ trợ nhiều ngôn ngữ, dễ thao tác.
Ứng dụng thực tế: quạt công nghiệp, bơm nước, máy nén khí, máy ép nhựa, băng tải, máy dệt, thang máy, và nhiều hệ thống sản xuất tự động hóa khác.
Một biến tần dù hiện đại đến đâu nhưng nếu cài đặt sai thông số thì:
Động cơ dễ hỏng do chạy quá tải hoặc sai chế độ.
Mất nhiều điện năng, giảm hiệu suất sản xuất.
Gây ra lỗi dừng máy, gián đoạn dây chuyền.
Nguy cơ mất an toàn điện, cháy nổ.
Ngược lại, khi cài đặt biến tần Frenic Mega đúng chuẩn:
Thiết bị hoạt động ổn định, tiết kiệm điện.
Động cơ được bảo vệ, tăng tuổi thọ.
Tối ưu năng suất, giảm chi phí vận hành.
Hạn chế sự cố, nâng cao an toàn lao động.
Trên nhãn động cơ (nameplate) thường ghi rõ:
Công suất (kW hoặc HP).
Điện áp định mức (220V, 380V, 400V…).
Tần số (50Hz hoặc 60Hz).
Dòng điện định mức (A).
Các thông số này cần nhập chính xác vào biến tần.
Tua vít, đồng hồ đo điện áp, ampe kìm.
Dây dẫn đạt chuẩn, đúng tiết diện.
Vị trí lắp biến tần thoáng khí, tránh ánh nắng trực tiếp, độ ẩm thấp.
Ngắt hoàn toàn nguồn điện trước khi thao tác.
Đảm bảo hệ thống tiếp đất đúng chuẩn.
Người vận hành cần có kiến thức cơ bản về điện công nghiệp.
Nguồn đầu vào: Kết nối dây 3 pha R–S–T.
Ngõ ra motor: Đấu dây U–V–W đến động cơ.
Mạch điều khiển: Đấu dây tín hiệu RUN, STOP, FWD, REV, analog (0–10V hoặc 4–20mA).
Lưu ý: Kiểm tra cực tính, siết chặt các đầu nối. Nếu dây lỏng có thể gây cháy nổ.
Sau khi bật nguồn, vào menu cài đặt và nhập:
F03 - Công suất động cơ: theo nameplate.
F04 - Điện áp định mức: ví dụ 380V.
F05 - Tần số cơ bản: 50Hz (ở Việt Nam).
F06 - Dòng điện định mức: theo nhãn động cơ.
Chế độ điều khiển: chọn V/F (ứng dụng đơn giản), Vector (ứng dụng chính xác cao như thang máy, máy dệt).
ACC (Acceleration Time): thời gian tăng tốc (5–20s).
DEC (Deceleration Time): thời gian giảm tốc (5–20s).
Giới hạn tần số tối đa (F07): thường đặt 60Hz, có thể cao hơn nếu motor cho phép.
Giới hạn tần số tối thiểu (F08): khoảng 0.5Hz để tránh motor rung giật khi tốc độ quá thấp.
Chế độ hãm: dùng điện trở hãm cho ứng dụng cần dừng nhanh.
Bảo vệ: bật tính năng bảo vệ quá tải, quá dòng, quá áp.
Cho động cơ chạy thử ở chế độ Manual.
Quan sát chiều quay: nếu sai chiều, đảo lại 2 trong 3 dây U–V–W.
Kiểm tra dòng điện: không được vượt quá dòng định mức.
Kiểm tra tiếng ồn, độ rung: đảm bảo vận hành êm.
Sau khi ổn định, chuyển sang chế độ Auto, tích hợp với PLC hoặc hệ thống điều khiển.
| Mã lỗi | Ý nghĩa | Nguyên nhân | Cách xử lý |
| OC (Over Current) | Quá dòng | Motor kẹt, tải nặng, đấu sai dây | Kiểm tra tải, giảm tải, kiểm tra lại đấu nối |
| OV (Over Voltage) | Quá áp | Giảm tốc quá nhanh, điện áp lưới cao | Tăng DEC, dùng điện trở hãm |
| UV (Under Voltage) | Thấp áp | Nguồn điện yếu, mất pha | Kiểm tra nguồn, bổ sung ổn áp |
| OH (Over Heat) | Quá nhiệt | Quạt làm mát hỏng, môi trường nóng | Kiểm tra quạt, đặt biến tần nơi thoáng |
Kết luận: Việc cài đặt biến tần Frenic Mega đòi hỏi sự cẩn thận và hiểu biết về thông số kỹ thuật. Nếu bạn nắm vững quy trình từ chuẩn bị, đấu dây, nhập tham số cơ bản đến kiểm tra vận hành thì việc thiết lập sẽ thuận lợi và an toàn. Trong trường hợp hệ thống phức tạp hoặc yêu cầu kỹ thuật cao, nên nhờ đến các kỹ sư chuyên nghiệp để đảm bảo hiệu quả lâu dài.
Để cài đặt biến tần Frenic Mega, trước tiên cần đấu dây nguồn và động cơ theo sơ đồ chuẩn, sau đó thiết lập các thông số cơ bản như công suất, điện áp, dòng điện và tần số động cơ. Người dùng có thể chọn chế độ điều khiển V/F cho ứng dụng đơn giản hoặc Vector cho các ứng dụng cần độ chính xác cao.
Một số lưu ý quan trọng gồm: ngắt nguồn điện trước khi thao tác, đảm bảo hệ thống tiếp đất an toàn, đấu dây chắc chắn, nhập đúng thông số động cơ trên nameplate và kiểm tra vận hành thử ở chế độ Manual trước khi đưa vào chạy thực tế.
Người có kiến thức cơ bản về điện công nghiệp hoàn toàn có thể tự cài đặt theo hướng dẫn. Tuy nhiên, do biến tần có nhiều tham số phức tạp, nếu chưa có kinh nghiệm thì nên nhờ đến kỹ thuật viên chuyên nghiệp để đảm bảo an toàn và hiệu quả.
Với bơm và quạt, thông thường chỉ cần cài đặt cơ bản về công suất, dòng điện, tần số, cùng thời gian tăng/giảm tốc. Tuy nhiên, có thể bổ sung thêm chức năng bảo vệ quá áp, quá tải và điều khiển PID nếu cần duy trì áp suất hoặc lưu lượng ổn định.
Một số lỗi thường gặp là OC (quá dòng), OV (quá áp), UV (thấp áp), OH (quá nhiệt). Khi gặp lỗi, cần kiểm tra tải của động cơ, nguồn điện, sơ đồ đấu dây và các thông số cài đặt. Trong trường hợp không khắc phục được, nên liên hệ nhà cung cấp hoặc kỹ sư kỹ thuật để được hỗ trợ.
