Điện 3 pha là gì? Từ khái niệm đến ứng dụng thực tế

Hệ thống truyền tải điện 3 pha giữ vai trò quan trọng trong hạ tầng năng lượng hiện đại, đặc biệt là ở các ứng dụng công nghiệp đòi hỏi công suất lớn. Điện 3 pha là một hệ thống điện xoay chiều được sử dụng rất phổ biến trong lĩnh vực điện công nghiệp, nhờ những ưu điểm vượt trội so với điện 1 pha thông thường. Hiểu rõ về điện 3 pha và sự khác biệt giữa điện 1 pha và 3 pha sẽ giúp chúng ta sử dụng điện an toàn, hiệu quả hơn trong cả sản xuất lẫn sinh hoạt. Trên thực tế, điện 3 pha hiện diện ở hầu hết các nhà máy, xí nghiệp và công trình lớn, đóng góp mạnh mẽ vào hiệu suất hoạt động và sự phát triển bền vững của xã hội. Bài viết này Bảo An sẽ giúp bạn hiểu hơn về điện 3 pha.

Hình 1: Điện 3 pha là gì?

1. Điện 3 pha là gì?

Điện 3 pha (hay dòng điện ba pha) là một hệ thống điện xoay chiều gồm ba dòng điện có cùng tần số và biên độ nhưng lệch pha nhau 120° về thời gian. Hệ thống này thường bao gồm 3 dây pha nóng và 1 dây trung tính (dây lạnh), tương tự như ba đường điện một pha chạy song song dùng chung một dây trung tính. Nhờ thiết kế ba pha lệch nhau 120°, điện 3 pha cung cấp nguồn điện ổn định và liên tục hơn so với điện 1 pha, rất phù hợp để vận hành các thiết bị điện công suất lớn mà không gây sụt áp hay gián đoạn.

Trong lưới điện tiêu chuẩn Việt Nam, điện 3 pha có điện áp pha-pha định mức 380V (tương ứng 220V mỗi pha so với trung tính), trong khi ở một số quốc gia khác mức điện áp 3 pha có thể là 220V (Mỹ) hay 200V (Nhật Bản). Điều này phản ánh sự khác nhau về tiêu chuẩn điện áp điện công nghiệp giữa các nước, nhưng về cơ bản cấu trúc hệ thống điện 3 pha vẫn giống nhau. Nói cách khác, điện 3 pha chính là nguồn điện xoay chiều gồm ba pha riêng rẽ hợp thành, thường được cung cấp qua bốn dây dẫn (3 dây pha và 1 dây trung tính).

2. Cấu tạo và nguyên lý hoạt động của điện 3 pha

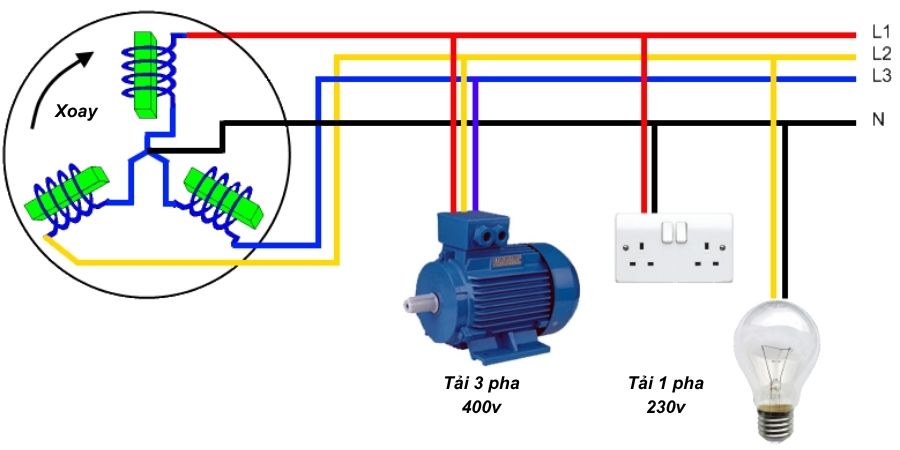

Về cấu tạo, một mạch điện 3 pha hoàn chỉnh thường gồm có: nguồn điện 3 pha, hệ thống dây dẫn 3 pha, và tải 3 pha (thiết bị sử dụng điện 3 pha). Nguồn điện 3 pha thường được tạo ra từ máy phát điện xoay chiều 3 pha. Bên trong máy phát, phần tĩnh (stator) có ba cuộn dây được ký hiệu thường là A, B, C (hoặc X, Y, Z) đặt lệch nhau một góc 120° trên vòng stato. Phần quay (rotor) là một nam châm điện với hai cực Bắc-Nam (N-S). Khi rotor quay với tốc độ không đổi, từ trường luân phiên quét qua ba cuộn dây stator, cảm ứng sinh ra ba suất điện động xoay chiều cùng biên độ, cùng tần số và lệch pha nhau 120° (tương đương 1/3 chu kỳ). Ba dòng điện xoay chiều này truyền theo ba dây pha, tạo thành hệ thống điện 3 pha hoàn chỉnh.

3. Ưu điểm và đặc điểm nổi bật của điện 3 pha

Điện 3 pha có nhiều ưu điểm vượt trội và những đặc điểm nổi bật khiến nó được ưa chuộng trong công nghiệp cũng như phân phối điện năng quy mô lớn:

• Hiệu suất truyền tải cao: Hệ thống 3 pha có khả năng truyền tải điện năng hiệu quả hơn, giảm tổn hao điện năng trên đường dây so với điện 1 pha. Nhờ đó, sử dụng điện 3 pha giúp tối ưu chi phí vận hành cho doanh nghiệp khi truyền tải công suất lớn.

• Nguồn điện ổn định, ít dao động: Do ba pha lệch nhau liên tục bù đắp, điện áp 3 pha rất ổn định. Thiết bị sử dụng điện 3 pha hoạt động mượt mà, ít rung lắc, hạn chế hiện tượng sụt áp hay nhấp nháy đèn so với dùng điện 1 pha. Điều này đặc biệt quan trọng với các motor, máy móc cần độ ổn định cao.

• Đáp ứng công suất lớn: Điện 3 pha được thiết kế để cấp nguồn cho các thiết bị công suất lớn (máy công nghiệp, động cơ mạnh, hệ thống điều hòa trung tâm...). Trong khi điện 1 pha chỉ phù hợp cho thiết bị nhỏ, điện 3 pha có thể đáp ứng nhu cầu hàng trăm kW một cách dễ dàng.

• Cấu tạo đơn giản, tin cậy: Các động cơ 3 pha và thiết bị 3 pha thường có cấu tạo kỹ thuật đơn giản và bền bỉ hơn. Ví dụ, động cơ 3 pha tự tạo được từ trường quay nên không cần tụ điện khởi động như động cơ 1 pha. Hệ thống điện 3 pha cũng cho phép thiết kế mạch điện tối ưu, dễ lắp đặt và bảo trì trong môi trường công nghiệp.

• Ưu việt hơn điện 1 pha: Xét về hiệu quả sử dụng năng lượng, điện 3 pha vượt trội hơn hẳn điện 1 pha (dòng điện dân dụng) mà gia đình thường dùng. Nhờ những lợi ích kể trên, ngày càng có xu hướng mở rộng sử dụng điện 3 pha cả trong sản xuất lẫn đời sống khi điều kiện cho phép (mặc dù chi phí đầu tư ban đầu cao hơn điện 1 pha).

Ngoài ra, mặc dù điện 3 pha chủ yếu được dùng trong điện công nghiệp, hệ thống này cũng có thể triển khai trong gia đình nếu có nhu cầu lớn về điện. Thực tế hiện nay nhiều hộ gia đình, cơ sở kinh doanh đã lắp đặt điện 3 pha kèm theo bộ ổn áp (biến áp) 3 pha để sử dụng đồng thời nhiều thiết bị mà vẫn đảm bảo điện áp 220V ổn định cho sinh hoạt. Điều này cho thấy tính linh hoạt của điện 3 pha trong các môi trường sử dụng khác nhau.

4. Ứng dụng thực tế của điện 3 pha trong công nghiệp và đời sống

4.1. Trong công nghiệp

Điện 3 pha được sử dụng rộng rãi trong các nhà máy công nghiệp, cung cấp nguồn điện mạnh mẽ và ổn định cho việc vận hành máy móc công suất lớn. Điện 3 pha là xương sống của hệ thống điện công nghiệp. Hầu hết các nhà máy, xí nghiệp sản xuất đều sử dụng điện 3 pha để chạy máy móc và thiết bị có công suất cao.

Ví dụ, các động cơ điện 3 pha được dùng trong máy nén khí, máy bơm nước công suất lớn, máy CNC, băng chuyền sản xuất,... đều yêu cầu nguồn điện 3 pha để hoạt động hiệu quả. Nhờ điện 3 pha, những thiết bị này đạt được hiệu suất tối ưu, vận hành bền bỉ và đồng thời giảm thiểu nguy cơ quá tải hệ thống điện.

Bên cạnh đó, điện 3 pha còn được ứng dụng trong các ngành xây dựng và hạ tầng. Các công trường xây dựng, cầu đường, tòa nhà cao tầng thường sử dụng nguồn 3 pha để vận hành cần cẩu, thang máy tạm, hệ thống chiếu sáng công suất lớn và các máy móc xây dựng khác.

Hệ thống điện 3 pha cung cấp dòng điện mạnh mẽ giúp các thiết bị này hoạt động an toàn, liên tục trên quy mô lớn. Không những thế, lưới điện truyền tải quốc gia cũng được xây dựng trên nền tảng hệ thống 3 pha, cho phép truyền tải điện năng đi xa một cách ổn định và đồng bộ từ nhà máy điện đến các khu vực tiêu thụ.

4.2. Trong đời sống sinh hoạt

Trong lĩnh vực điện dân dụng (sinh hoạt đời sống), phần lớn hộ gia đình sử dụng điện 1 pha 220V cho các thiết bị thông thường như đèn, quạt, TV, tủ lạnh. Tuy nhiên, điện 3 pha vẫn hiện diện gián tiếp hoặc trực tiếp trong đời sống hàng ngày. Điện 3 pha từ lưới điện được phân phối tới các trạm hạ thế, sau đó tách thành các nhánh 1 pha cấp cho từng khu dân cư.

Ở các tòa nhà cao ốc, trung tâm thương mại hay cơ sở hạ tầng lớn, hệ thống điều hòa không khí công suất lớn, thang máy, máy bơm chữa cháy... đều được vận hành bằng nguồn điện 3 pha để đảm bảo hiệu suất và độ ổn định. Nhờ điện 3 pha, các hệ thống này giảm thiểu nguy cơ quá tải và hoạt động trơn tru ngay cả khi nhu cầu tiêu thụ cao.

Tủ phân phối điện 3 pha trong một tòa nhà với các cầu dao (MCB) và dây pha màu sắc khác nhau. Hệ thống 3 pha cung cấp điện cho thang máy, máy lạnh trung tâm và các tải lớn khác trong công trình dân dụng. Đáng chú ý, như đã đề cập, một số hộ gia đình kinh doanh hoặc sử dụng nhiều thiết bị công suất lớn (như nhiều máy lạnh, máy nước nóng công suất cao, máy sấy công nghiệp nhỏ...) cũng đã chuyển sang lắp đặt điện 3 pha. Việc này thường đi kèm với thiết bị chuyển đổi/ổn áp để tạo ra nguồn 220V dùng cho các thiết bị gia dụng thông thường. Xu hướng này giúp các hộ sử dụng điện lớn tránh quá tải đường dây 1 pha và tận dụng được những ưu điểm của điện 3 pha trong môi trường sinh hoạt (ví dụ điện ổn định hơn, đồng thời có thể chạy nhiều thiết bị mạnh cùng lúc).

5. So sánh điện 1 pha và điện 3 pha

Mỗi hệ thống điện 1 pha và 3 pha có những khác biệt rõ rệt về cấu tạo, mục đích sử dụng cũng như ưu nhược điểm. Dưới đây là sự so sánh điện 1 pha và 3 pha trên một số khía cạnh chính:

Kết luận: Điện 3 pha giữ một vai trò không thể thiếu trong hệ thống điện hiện đại, đặc biệt trong các ứng dụng công nghiệp và cơ sở hạ tầng lớn. Từ khái niệm, cấu tạo đến nguyên lý hoạt động, có thể thấy điện 3 pha sở hữu nhiều ưu điểm vượt trội về hiệu suất truyền tải, độ ổn định và khả năng đáp ứng các thiết bị công suất cao. So với điện 1 pha truyền thống dùng trong hộ gia đình, điện 3 pha tỏ ra ưu việt hơn hẳn khi cần cấp nguồn cho các máy móc và mạng lưới điện quy mô lớn. Việc hiểu rõ điện 3 pha là gì cũng như sự khác biệt giữa điện 1 pha và 3 pha sẽ giúp người dùng lựa chọn và sử dụng đúng loại nguồn điện cho nhu cầu của mình. Trong bối cảnh nhu cầu điện năng ngày càng tăng, áp dụng điện 3 pha một cách hợp lý không chỉ nâng cao hiệu quả hoạt động mà còn góp phần đảm bảo an toàn điện và phát triển bền vững cho cả lĩnh vực điện dân dụng và điện công nghiệp. Khi có nhu cầu sử dụng điện công suất lớn hoặc mở rộng sản xuất, các gia đình và doanh nghiệp nên cân nhắc chuyển sang hệ thống điện 3 pha để tận dụng tối đa những lợi ích mà nó mang lại.

FAQ - Câu hỏi thường gặp về điện 3 pha

Câu 1. Khái niệm điện 3 pha là gì?

Điện 3 pha là hệ thống điện bao gồm ba dòng điện xoay chiều có cùng tần số, biên độ và lệch nhau 120 độ về pha. Đây là loại điện phổ biến trong công nghiệp, giúp truyền tải công suất lớn và ổn định hơn so với điện 1 pha.

Câu 2. Ký hiệu điện 3 pha như thế nào?

Ký hiệu điện 3 pha thường dùng là R – S – T hoặc L1 – L2 – L3. Trong hệ thống nối đất trung tính, còn có thêm dây N (trung tính) và dây PE (dây tiếp địa).

Câu 3. 3 pha 4 dây là gì?

Hệ thống điện 3 pha 4 dây gồm 3 dây pha (R, S, T) và 1 dây trung tính (N). Loại mạch này cho phép sử dụng linh hoạt cho cả tải 3 pha và 1 pha, phù hợp với các tòa nhà, xưởng sản xuất có nhu cầu sử dụng đa dạng.

Câu 4. 3 pha 3 dây là gì?

Điện 3 pha 3 dây chỉ bao gồm 3 dây pha, không có dây trung tính. Thường dùng cho các tải đối xứng và động cơ điện trong công nghiệp, giúp tiết kiệm dây dẫn và giảm tổn hao điện năng.

Câu 5. Có tồn tại hệ thống điện 4 pha không?

Trong thực tế, hệ thống điện 4 pha không phổ biến. Điện 1 pha, 2 pha và 3 pha là các hệ thông dụng. Điện 4 pha có thể được nghiên cứu trong một số lý thuyết hoặc ứng dụng đặc biệt nhưng hiếm khi áp dụng trong thực tế dân dụng hoặc công nghiệp.
