Hiệu điện thế, hay còn gọi là điện áp, là một khái niệm cơ bản nhưng vô cùng quan trọng trong lĩnh vực điện học. Nó biểu thị sự chênh lệch điện thế giữa hai điểm trong một mạch điện, đóng vai trò quyết định trong việc tạo ra và duy trì dòng điện. Việc hiểu rõ về hiệu điện thế không chỉ giúp chúng ta nắm bắt nguyên lý hoạt động của các thiết bị điện mà còn đảm bảo an toàn và hiệu quả trong quá trình sử dụng điện năng. Trong bài viết này, Bảo An sẽ cùng các bạn tìm hiểu chi tiết về khái niệm, ký hiệu, đơn vị đo và cách tính hiệu điện thế, cũng như cách sử dụng các dụng cụ đo như vôn kế và đồng hồ vạn năng để đo lường một cách chính xác. Những kiến thức này sẽ giúp bạn ứng dụng hiệu quả trong học tập và thực tiễn cuộc sống hàng ngày.

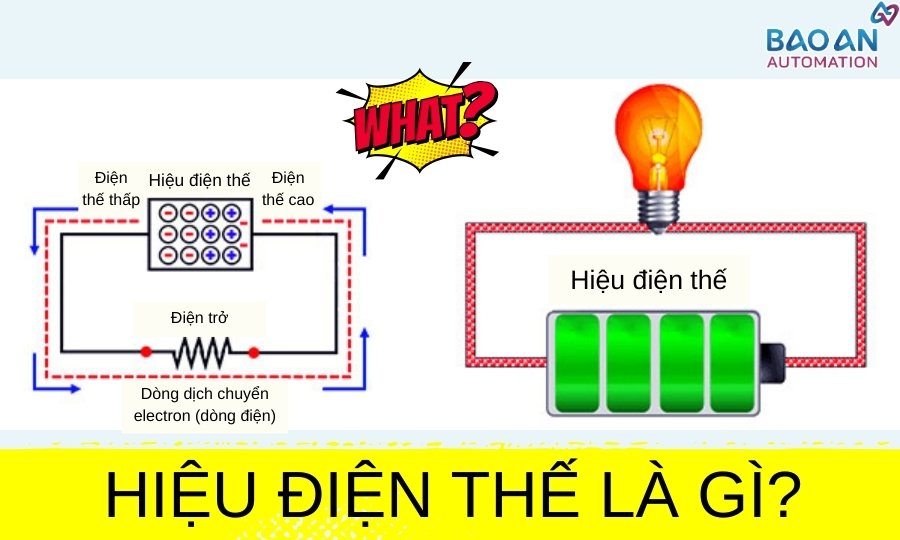

Hiệu điện thế là gì? Trước tiên, cần nắm được khái niệm hiệu điện thế. Hiệu điện thế, hay còn gọi là điện áp, là một đại lượng vật lý quan trọng trong điện học, phản ánh sự chênh lệch điện thế giữa hai điểm trong mạch điện. Nó biểu thị khả năng sinh công của điện trường khi di chuyển điện tích từ điểm này đến điểm kia. ký hiệu của hiệu điện thế là U hoặc ∆V, và đơn vị đo là vôn (V), với các bội số như milivôn (mV) và kilovôn (kV).
Trong điện trường, giả sử có 2 điểm M và N bất kì. Cách xác định hiệu điện thế giữa hai điểm M và N trong điện trường là:
U = VM - VN
trong đó:
Hiệu điện thế, còn gọi là điện áp, thường được ký hiệu bằng chữ cái U, xuất phát từ từ "Unterschied" trong tiếng Đức, nghĩa là "sự khác biệt"
Trong một số trường hợp, đặc biệt trong vật lý, hiệu điện thế giữa hai điểm M và N được ký hiệu là UMN hoặc ∆V, thể hiện sự chênh lệch điện thế giữa hai điểm đó. Việc sử dụng các ký hiệu này giúp dễ dàng xác định và phân biệt các giá trị hiệu điện thế trong các mạch điện phức tạp.
Đơn vị đo hiệu điện thế là vôn (trong hệ đo lường quốc tế - SI), ký hiệu là V. Đơn vị này được đặt theo tên của nhà vật lý người Ý Alessandro Volta, người đã phát minh ra pin điện đầu tiên vào năm 1800. Một vôn được định nghĩa là hiệu điện thế giữa hai điểm của một dây dẫn khi có dòng điện một ampe chạy qua và công suất tiêu thụ là một watt.
Milivôn (mV): 1 V = 1000 mV
Kilôvôn (kV): 1 kV = 1000 V
Các đơn vị này được sử dụng tùy thuộc vào mức độ hiệu điện thế cần đo. Ví dụ, milivôn thường được sử dụng trong các mạch điện tử nhỏ, trong khi kilôvôn được sử dụng trong các hệ thống truyền tải điện năng lớn.
Hiệu điện thế được tính bằng công thức:
U = I x R
Trong đó:
U = E - I × r

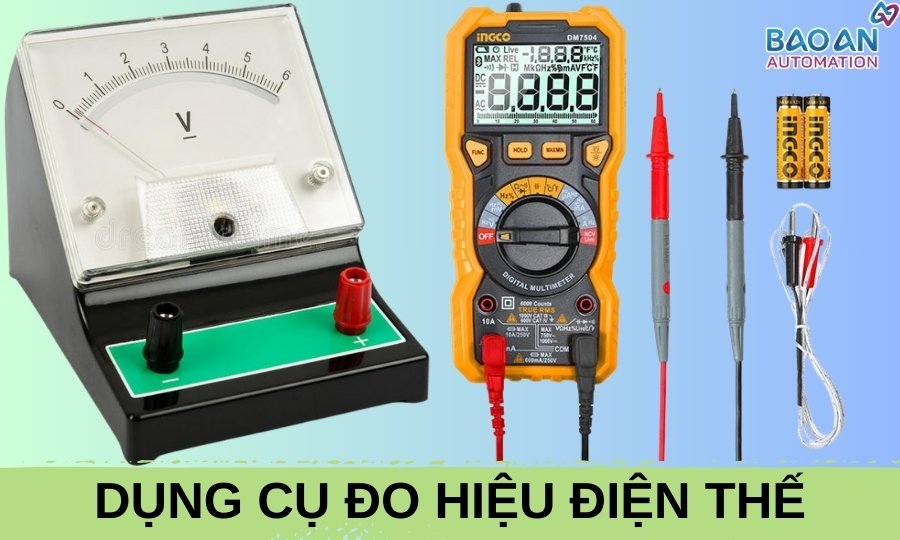

Vôn kế là thiết bị chuyên dụng để đo hiệu điện thế giữa hai điểm trong mạch điện. Để đo chính xác, vôn kế cần được mắc song song với phần mạch cần đo, đảm bảo điện trở trong của vôn kế cao để không ảnh hưởng đến dòng điện trong mạch.
Chọn loại vôn kế phù hợp: Tùy vào loại dòng điện (AC hoặc DC) và mức điện áp cần đo, chọn vôn kế analog hoặc kỹ thuật số phù hợp.
Kết nối đúng cực: Đầu dương (+) của vôn kế nối với điểm có điện thế cao hơn, đầu âm (–) nối với điểm có điện thế thấp hơn.
Mắc song song với mạch: Đặt vôn kế song song với đoạn mạch hoặc thiết bị cần đo để đảm bảo đo chính xác hiệu điện thế.
Đọc kết quả: Sau khi kết nối, đọc giá trị hiệu điện thế hiển thị trên màn hình hoặc kim chỉ của vôn kế.
Đồng hồ vạn năng (VOM) là thiết bị đa năng có thể đo hiệu điện thế, cường độ dòng điện và điện trở. Có hai loại chính: đồng hồ kim và đồng hồ số.
Chọn chế độ đo: Xoay núm vặn đến vị trí đo điện áp phù hợp: V~ cho điện áp xoay chiều (AC), V⎓ cho điện áp một chiều (DC).
Kết nối que đo: Cắm que đen vào cổng COM, que đỏ vào cổng VΩ.
Đặt que đo vào mạch: Đặt que đỏ vào điểm có điện thế cao hơn, que đen vào điểm có điện thế thấp hơn.
Đọc kết quả: Đọc giá trị hiệu điện thế hiển thị trên màn hình hoặc kim chỉ của đồng hồ.
Lưu ý khi sử dụng:
Luôn chọn thang đo phù hợp với mức điện áp dự kiến để tránh hỏng thiết bị.
Đảm bảo các que đo được kết nối chắc chắn và đúng cực.
Không đo điện áp vượt quá giới hạn của thiết bị.
Việc lựa chọn và sử dụng đúng dụng cụ đo hiệu điện thế không chỉ giúp đảm bảo an toàn mà còn nâng cao hiệu quả trong công việc và học tập.
Định luật Ohm là một trong những định luật cơ bản và quan trọng nhất trong môn Vật lý, đặc biệt là trong lĩnh vực điện học. Định luật này mô tả mối quan hệ giữa cường độ dòng điện chạy qua một vật dẫn và hiệu điện thế đặt vào hai đầu vật dẫn đó. Cụ thể, cường độ dòng điện (I) chạy qua một đoạn mạch tỉ lệ thuận với hiệu điện thế (U) đặt vào hai đầu đoạn mạch và tỉ lệ nghịch với điện trở (R) của đoạn mạch đó.
Công thức toán học của định luật Ohm:
I = U/R.
Trong đó:
I: Cường độ dòng điện (đơn vị: ampe, ký hiệu: A)
U: Hiệu điện thế (đơn vị: vôn, ký hiệu: V)
R: Điện trở (đơn vị: ôm, ký hiệu: Ω)
Từ công thức trên, ta có thể suy ra:
U = I x R
R = U / I
Định luật Ohm cho thấy rằng:
Khi hiệu điện thế (U) tăng và điện trở (R) không đổi, cường độ dòng điện (I) sẽ tăng.
Khi điện trở (R) tăng và hiệu điện thế (U) không đổi, cường độ dòng điện (I) sẽ giảm.
Điều này có nghĩa là hiệu điện thế càng lớn thì cường độ dòng điện chạy qua mạch càng lớn, với điều kiện điện trở không đổi.
Định luật Ohm được ứng dụng rộng rãi trong nhiều lĩnh vực, bao gồm:
Thiết kế và sửa chữa các thiết bị điện tử: Giúp kỹ sư và kỹ thuật viên tính toán và lựa chọn các linh kiện phù hợp để đảm bảo thiết bị hoạt động hiệu quả.
Tính toán và phân tích các mạch điện trong công nghiệp và dân dụng: Giúp xác định các thông số cần thiết để thiết kế hệ thống điện an toàn và hiệu quả.
Đo lường và kiểm tra các thông số điện: Sử dụng trong việc kiểm tra và bảo trì các thiết bị điện để đảm bảo hoạt động ổn định.
Hiểu rõ mối quan hệ giữa hiệu điện thế và cường độ dòng điện là nền tảng để nắm vững các khái niệm điện học và áp dụng chúng vào thực tế một cách hiệu quả.
Hiệu điện thế có những ứng dụng thực tế trong đời sống có thể kể đến như sau:
Trong thiết bị điện tử: Hiệu điện thế là yếu tố then chốt giúp vận hành các thiết bị điện tử như tivi, máy tính, điện thoại di động và các thiết bị gia dụng. Mỗi thiết bị yêu cầu một mức hiệu điện thế phù hợp để hoạt động ổn định và an toàn. Ví dụ, điện thoại di động thường sử dụng pin có hiệu điện thế khoảng 3.7V, trong khi máy tính để bàn cần nguồn điện 12V hoặc 5V cho các linh kiện bên trong.
Trong hệ thống điện: Hiệu điện thế đóng vai trò quan trọng trong việc truyền tải điện năng từ nhà máy điện đến các hộ tiêu dùng thông qua lưới điện. Điện năng được truyền tải ở hiệu điện thế cao (thường là hàng trăm kilovôn) để giảm thiểu tổn thất năng lượng trong quá trình truyền tải. Trước khi đến người tiêu dùng, điện áp được hạ xuống mức phù hợp (220V hoặc 110V) thông qua các trạm biến áp để đảm bảo an toàn và hiệu quả sử dụng.
Trong y học: Hiệu điện thế được ứng dụng trong nhiều thiết bị y tế để chẩn đoán và điều trị bệnh. Ví dụ, máy điện tim (ECG) đo hiệu điện thế giữa các điểm trên cơ thể để ghi lại hoạt động điện của tim, giúp phát hiện các bất thường về tim mạch. Ngoài ra, các thiết bị điện trị liệu sử dụng dòng điện với hiệu điện thế thấp để kích thích cơ, giảm đau và hỗ trợ phục hồi chức năng cho bệnh nhân.
Kết luận
Hiệu điện thế (ký hiệu U, đơn vị là vôn - V) là đại lượng vật lý biểu thị sự chênh lệch điện thế giữa hai điểm trong mạch điện, phản ánh khả năng sinh công của điện trường khi di chuyển điện tích từ điểm này đến điểm kia. Hiểu rõ về hiệu điện thế giúp chúng ta sử dụng điện an toàn và hiệu quả hơn trong sinh hoạt hàng ngày và công việc chuyên môn.
