Khi bắt đầu học về điện, một trong những khái niệm cơ bản và quan trọng nhất mà bạn cần hiểu chính là điện trở/resistor. Đây là thành phần không thể thiếu trong hầu hết các mạch điện - từ thiết bị gia dụng đến hệ thống điện tử phức tạp. Vậy resistor là gì? Khái niệm resistor có khó hiểu không? Bài viết này Bảo An sẽ giúp bạn nắm rõ bản chất của resistor, từ ký hiệu resistor, đơn vị đo, công thức tính, cho đến ứng dụng thực tế. Tất cả được trình bày một cách đơn giản, dễ hiểu – phù hợp với người mới bắt đầu làm quen với điện học.

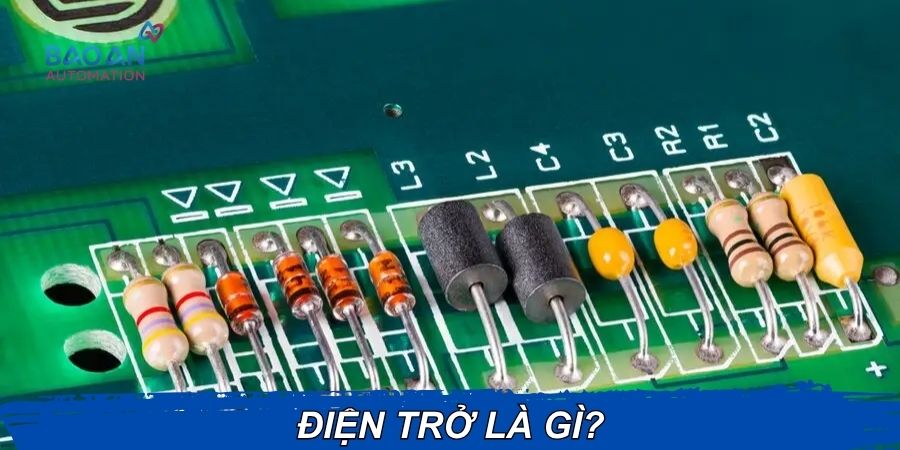

resistor là một đại lượng vật lý đặc trưng cho khả năng cản trở dòng điện của một vật liệu hoặc linh kiện trong mạch điện. Nói một cách đơn giản, khi dòng điện chạy qua một vật dẫn, nó gặp phải một lực cản nhất định – lực cản này chính là resistor.
Khái niệm resistor có thể ví như việc nước chảy trong ống bị cản lại bởi độ hẹp hoặc độ nhám của ống. Tương tự, dòng điện bị "cản" lại bởi tính chất vật liệu và kích thước của dây dẫn.
Resistor xuất hiện tự nhiên trong mọi mạch điện, kể cả trong những đoạn dây dẫn tưởng chừng như đơn giản. Tuy nhiên, trong thực tế, các kỹ sư điện và điện tử sử dụng các linh kiện gọi là resistor (resistor) để chủ động điều chỉnh, hạn chế hoặc chia dòng điện trong mạch.
Việc hiểu đúng và đầy đủ về resistor sẽ là nền tảng quan trọng cho những ai mới bắt đầu học điện, đồng thời giúp bạn dễ dàng tiếp cận các kiến thức nâng cao hơn trong lĩnh vực này.
Trong mạch điện, ký hiệu resistor được biểu diễn dưới hai dạng phổ biến:

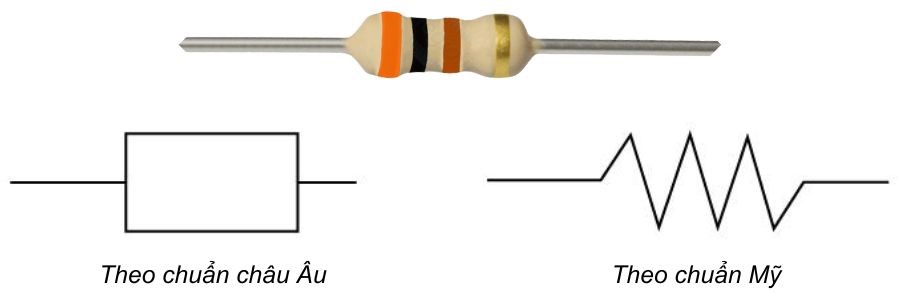

Trên sơ đồ mạch điện, resistor thường được ký hiệu bằng một hình răng cưa (theo chuẩn Mỹ) hoặc hình chữ nhật (theo chuẩn châu Âu).
Trong công thức tính toán hoặc biểu diễn, resistor được ký hiệu bằng chữ R – viết tắt của từ Resistance trong tiếng Anh.
Về mặt đo lường, đơn vị resistor trong hệ SI là Ohm, ký hiệu là Ω. Một Ohm (1Ω) được định nghĩa là resistor của một vật dẫn mà khi có hiệu điện thế 1 Volt đặt vào hai đầu thì dòng điện chạy qua là 1 Ampere.
Ngoài đơn vị cơ bản là Ohm, trong thực tế người ta còn sử dụng các bội số của resistor để biểu thị những giá trị lớn hơn:
kΩ (kilo-ohm) = 1.000 Ω
MΩ (mega-ohm) = 1.000.000 Ω
Ví dụ: Một resistor 4.700 ohm có thể được ghi là 4,7kΩ. Việc sử dụng ký hiệu và đơn vị đúng giúp người đọc mạch và kỹ thuật viên xác định chính xác các giá trị resistor cần thiết trong mạch.
Trong điện học, công thức tính resistorcơ bản nhất được xác định dựa trên Định luật Ohm, một định luật nền tảng trong vật lý và kỹ thuật điện.
Công thức cơ bản:
R = U / I
Trong đó:
R: là resistor, đơn vị là Ohm (Ω)
U: là hiệu điện thế giữa hai đầu resistor, đơn vị là Volt (V)
I: là cường độ dòng điện chạy qua, đơn vị là Ampere (A)
Ví dụ minh họa đơn giản:
Giả sử bạn có một đoạn mạch mà hiệu điện thế giữa hai đầu là 12V, và dòng điện chạy qua là 2A. Khi đó, ta áp dụng công thức:
R = U / I = 12 / 2 = 6 Ω
Vậy resistor trong đoạn mạch này là 6 Ohm.
Ngoài yếu tố chiều dài và tiết diện dây dẫn, tính chất vật liệu cũng ảnh hưởng trực tiếp đến khả năng cản trở dòng điện. Yếu tố này được gọi là điện trở suất.
Khái niệm điện trở suất:
Điện trở suất (kí hiệu: ρ - rho) là đại lượng vật lý cho biết mức độ cản trở dòng điện của một vật liệu. Mỗi chất liệu như đồng, nhôm, sắt, than chì… sẽ có giá trị điện trở suất khác nhau.
Vật liệu có điện trở suất thấp dẫn điện tốt (ví dụ: đồng, bạc), trong khi vật liệu có điện trở suất cao dẫn điện kém (ví dụ: nhựa, cao su).
Công thức tính điện trở dựa trên điện trở suất:
R = ρ x (l / S)
Trong đó:
Ví dụ minh họa:
Giả sử bạn có một sợi dây đồng dài 2 mét, tiết diện 1 mm² (1 × 10⁻⁶ m²), và biết rằng điện trở suất của đồng là khoảng 1.68×10−8 Ω⋅m:
| R = 1.68×10−8 x | 2 | = 0.0336 Ω |
| 1×10−6 |
Điều này cho thấy đồng là vật liệu dẫn điện rất tốt nhờ điện trở suất cực thấp.
Trong kỹ thuật điện và điện tử, resistor không chỉ là một linh kiện cơ bản, mà còn đóng vai trò cực kỳ quan trọng với nhiều tác dụng và công dụng thiết yếu trong mạch điện.
Tác dụng của resistor:
Hạn chế dòng điện: Tác dụng phổ biến nhất của resistor là giảm dòng điện đến mức an toàn cho các linh kiện như đèn LED, vi điều khiển, cảm biến,…
Phân áp (chia điện áp): Khi mắc nhiều resistor nối tiếp, bạn có thể tạo thành mạch chia điện áp, từ đó lấy được giá trị điện áp phù hợp cho từng phần trong mạch.
Bảo vệ linh kiện: resistor giúp ngăn chặn sự gia tăng dòng điện đột ngột gây hỏng các thiết bị nhạy cảm như transistor, IC,…
Công dụng của resistor trong thực tế:
Trong điện tử học: resistor được dùng để điều chỉnh dòng điện, kiểm soát tín hiệu, lọc tần số và tạo trễ thời gian trong các mạch điện tử.
Trong thiết bị gia dụng: Các resistor công suất lớn được dùng để sinh nhiệt (như trong bàn ủi, bếp điện, máy sấy tóc).
Trong mạch đo lường: resistor giúp hiệu chỉnh độ nhạy và dải đo của các thiết bị như ampe kế, volt kế, đồng hồ đo nhiệt độ,…
Resistor là một trong những linh kiện phổ biến và không thể thiếu trong các hệ thống điện và điện tử. Dưới đây là một số ứng dụng của resistor thường gặp trong đời sống và kỹ thuật:
resistor thường được sử dụng để giới hạn dòng điện đi qua các linh kiện nhạy cảm như đèn LED, cảm biến, IC,… hoặc để chia điện áp giữa các phần tử trong mạch điện. Đây là ứng dụng cơ bản nhưng rất quan trọng trong thiết kế mạch.
Các resistor công suất lớn được sử dụng để chuyển điện năng thành nhiệt năng, ứng dụng trong:
Bàn ủi điện
Ấm đun nước siêu tốc
Máy sấy tóc
Bếp điện
Những thiết bị này sử dụng resistor như một bộ phận sinh nhiệt chính.
Trong các mạch điện tử, resistor kết hợp với tụ điện hoặc cuộn cảm để:
Tạo mạch lọc tần số (lọc thấp, lọc cao, lọc thông dải)
Tạo mạch tạo xung, tạo dao động
Điều chỉnh tốc độ phản hồi tín hiệu trong mạch khuếch đại
Một số resistor đặc biệt như NTC, PTC, LDR có thể thay đổi giá trị theo nhiệt độ hoặc ánh sáng, được dùng làm cảm biến nhiệt độ, cảm biến ánh sáng, giúp phát hiện và điều khiển thiết bị tự động.
resistor giúp cân chỉnh tín hiệu, cân bằng điện áp, và bảo vệ mạch khi dòng điện hoặc điện áp thay đổi bất thường. Đây là ứng dụng rất quan trọng trong các mạch điện nhạy cảm như vi điều khiển, mạch số,…
Kết luận
Qua bài viết này, bạn đã hiểu rõ resistor là gì, cách nhận biết ký hiệu resistor, đơn vị đo, cũng như công thức tính resistor theo định luật Ohm và resistor suất. Không chỉ dừng lại ở lý thuyết, chúng ta cũng đã tìm hiểu những tác dụng của resistor, công dụng của resistor trong mạch điện và các ứng dụng thực tế từ đời sống đến công nghiệp. Việc nắm vững khái niệm resistor là bước khởi đầu quan trọng giúp người mới học điện dễ dàng tiếp cận và làm chủ các kiến thức nâng cao hơn trong lĩnh vực điện – điện tử. Nếu bạn là người mới, hãy bắt đầu từ những ví dụ cơ bản, thử nghiệm với các linh kiện thật để tăng sự hiểu biết và kỹ năng thực hành.
Khái niệm resistor là điện trở là khả năng cản trở dòng điện của một vật dẫn khi có điện áp đặt vào hai đầu. Điện trở giúp điều chỉnh lượng dòng điện chạy qua mạch, đảm bảo an toàn và hoạt động ổn định.
Ký hiệu resistor trong sơ đồ mạch điện là hình răng cưa (theo chuẩn Mỹ) hoặc hình chữ nhật (theo chuẩn quốc tế). Chữ cái đại diện là R (viết tắt của Resistor).
Đơn vị resistor là Ohm (Ω). Ngoài ra còn có kilo ohm (kΩ), mega ohm (MΩ) dùng cho giá trị lớn hơn.
Điện trở suất là đại lượng vật lý thể hiện khả năng cản trở dòng điện của một vật liệu. Ký hiệu là ρ (rho), đơn vị là Ω·m.
Ứng dụng của resistor bao gồm: Hạn chế dòng điện, chia điện áp, sinh nhiệt (bếp điện, bàn ủi), tạo mạch lọc, dao động, cảm biến
Công dụng của resistor gồm bảo vệ mạch, điều chỉnh tín hiệu, kiểm soát điện áp và dòng điện, tạo nhiệt và dùng trong các cảm biến đo lường.
