Vòng bi cầu là gì? Các loại vòng bi cầu và ứng dụng

Vòng bi là một trong những bộ phận của máy móc đã rất quen thuộc với con người. Ngày nay, với sự phát triển của công nghiệp thì đã có rất nhiều các loại vòng bi như vòng bi bạc đạn tang trống, vòng bi côn, vòng bi đũa,... trong đó vòng bi cầu là một trong các loại vòng bi thông dụng nhất. Vậy vòng bi cầu là gì? Cấu tạo vòng bi cầu như thế nào? Có các loại vòng bi cầu nào? Và ứng dụng của vòng bi cầu trong thực tế là gì? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây của Bảo An.

- Vòng bi cầu là gì? Vòng bi cầu là loại vòng bi sử dụng các con lăn để tiếp xúc với rãnh. Mục đích của ổ bi là để giảm ma sát quay và hỗ trợ tải trọng hướng tâm và hướng trục. Vòng bi cầu có xu hướng chịu tải thấp hơn so với kích thước của chúng và so với các loại ổ bi lăn khác do diện tích tiếp xúc giữa bi và rãnh nhỏ hơn. Vòng bi cầu được ứng dụng rất phổ biến trong các thiết bị gia đình, ngành y tế, thiết bị công nghiệp sản xuất đồ chơi, thể thao,...

- Vòng bi cầu có khả năng chịu tải trọng hướng kính tốt và có thể cho phép làm việc ở tốc độ cao, nhưng lại chịu độ tải trọng dọc trục ở mức độ thấp. Ngoài ra, vòng bi cầu còn cho phép đưa vào sử dụng nhanh và an toàn vì đã được bôi trơn sẵn và làm kín bằng phớt ở hai mặt. Tuy nhiên, một nhược điểm của vòng bi cầu đó là dễ bị tổn hại, làm giảm tuổi thọ làm việc nếu bị lắp lệch tâm hoặc phải chịu độ tải trọng dọc trục ngoài ý muốn.

Vì sao vòng bi cầu lại trở nên thông dụng như vậy? Dưới đây là những đặc điểm của vòng bi cầu:

- Vòng bi cầu có khả năng tự lựa giống như vòng bi bạc đạn hoặc vòng bi CARB, nó có thể thích nghi được với cả lệch động và lệch tĩnh.

- Vòng bi cầu có khả năng hoạt động hiệu quả ở tốc độ cao vì vòng bi này tạo ra ít ma sát nhất so với các loại vòng bi khác, cho phép hoạt động tốt hơn ở nhiệt độ thấp.

- Vòng bi cầu sinh ra ít nhiệt khi hoạt động nên nhiệt độ của vòng bi cũng thấp hơn và do đó giúp kéo dài tuổi thọ của vòng bi, đồng thời làm giảm thời gian bảo trì.

- Độ ma sát của vòng bi cầu thấp, hoạt động của viên bi và vòng ngoài rất trơn tru nên làm giảm độ ma sát.

- Vòng bi cầu có khả năng giảm tiếng ồn và mức độ rung

Cấu tạo vòng bi cầu bao gồm 04 bộ phận chính đó là: vòng trong và vòng ngoài, con lăn, vòng cách hay còn được gọi là vòng rế, phớt chắn.

- Vòng trong và vòng ngoài: Một vòng ngoài được gắn vào vỏ và một vòng trong được gắn vào trục sẽ được sử dụng cho một số ổ trục. Ngoài ra, mặt trong của ổ bi có thể bao gồm trụ côn hoặc rãnh cầu, tùy thuộc vào loại vòng bi.
- Con lăn: Bên trong mỗi loại ổ bi khác nhau sẽ có các con lăn tương ứng. Một số loại con lăn thường được sử dụng bao gồm con lăn cầu, con lăn trụ, con lăn côn và con lăn kim. Vì là vòng bi cầu nên con lăn có dạng hình cầu.
- Vòng cách, còn được gọi là vòng rế: Vòng cách giúp con lăn ở khoảng cách chính xác trong các rãnh. Thép, đồng và nhựa là ba loại phổ biến nhất. Mỗi loại vật liệu có những đặc điểm riêng biệt, phụ thuộc vào điều kiện môi trường làm việc mà người dùng sử dụng.
- Phớt chắn: Để đáp ứng nhu cầu, các phốt chắn mỡ và bụi đã được lắp đặt bên trong một số vòng bi cầu đặc biệt. Các phớt chắn này có thể được làm từ sắt hoặc nhựa tùy thuộc vào công việc mà chúng được thực hiện.

Các thông số chính của vòng bi bao gồm:

Vòng bi cầu có rất nhiều các loại khác nhau, dưới đây là các loại vòng bi cầu phổ biến.

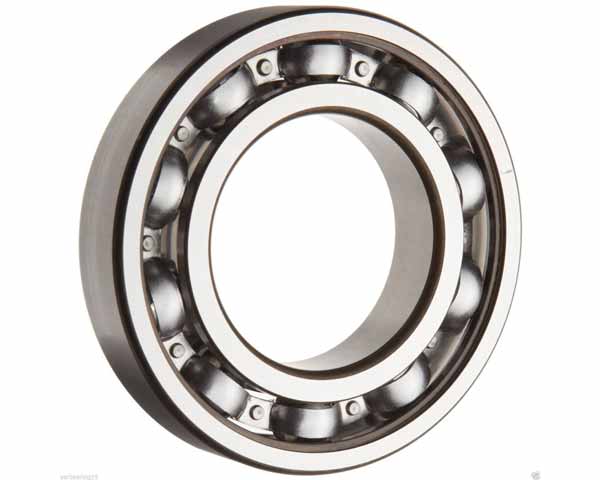

Vòng bi cầu một dãy là loại vòng bi được sử dụng phổ biến nhất, loại vòng bi này có rãnh mặt lăn trên cả hai vòng đệm trong và ngoài và đều có bán kính lớn hơn so với viên bi. Thiết kế của vòng bi cầu một dãy còn có lớp bảo vệ bằng thép hay nắp chặn bằng cao su không tiếp xúc.

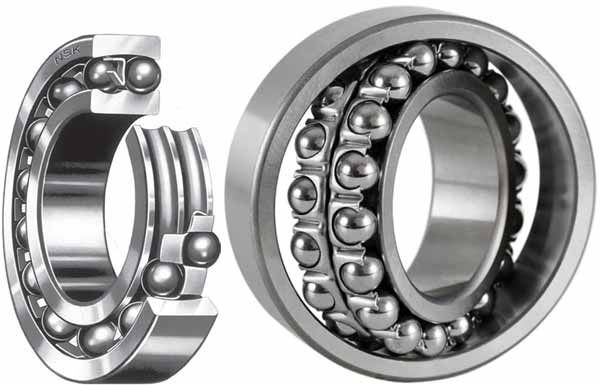

Vòng bi cầu tự lựa là vòng bi bao gồm hai dãy bi cầu, vòng trong, vòng ngoài, vòng cách và các nắp chắn (đối với một số sản phẩm). Vòng trong của vòng bi này có cấu tạo 2 rãnh sâu tách biệt, vòng ngoài sẽ có một rãnh chung. Cấu tạo này của vòng bi có khả năng chịu được sự sai lệch khi lắp đặt hay còn gọi là khả năng tự lựa, điều chỉnh của vòng bi.



Để hiểu thêm về vòng bi cầu tự lựa, mời bạn tham khảo hình ảnh và thông số kỹ thuật của sản phẩm Vòng bi cầu tự lựa hai dãy NSK 2322K được phân phối ở Bảo An tại đây.

Vòng bi cầu được ứng dụng khá rộng rãi trong đời sống. Dưới đây là các ứng dụng phổ biến của vòng bi cầu:

- Ứng dụng trong thiết bị điện tử và máy móc: Đảm bảo hoạt động trơn tru trong các thiết bị như máy in, quạt máy, máy khoan, và robot công nghiệp.
- Ứng dụng trong phương tiện giao thông: Được sử dụng trong động cơ, hệ thống lái của xe máy, tàu hỏa, máy bay, và tàu thủy.
- Ứng dụng trong ngành công nghiệp: Ứng dụng trong máy móc công nghiệp thực phẩm, dệt may, giấy, và xây dựng.



Kết luận: Trên đây là những kiến thức hữu ích về vòng bi cầu mà Bảo An đã đem đến cho các bạn. Hy vọng những kiến thức này sẽ giúp ích cho công việc của các bạn.
