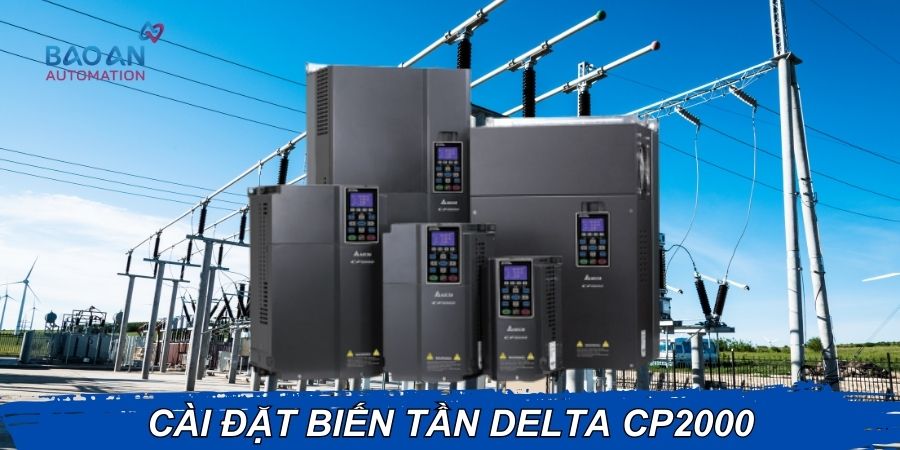

Biến tần Delta CP2000 là dòng biến tần được thiết kế chuyên biệt cho các ứng dụng bơm và quạt, nổi bật với khả năng tiết kiệm năng lượng, điều khiển PID thông minh và vận hành ổn định. Tuy nhiên, để tận dụng tối đa các tính năng này, việc cài đặt biến tần Delta CP2000 đúng cách là vô cùng quan trọng. Bài viết dưới đây Bảo An sẽ cung cấp hướng dẫn chi tiết từ chuẩn bị, sơ đồ đấu dây, cấu hình tham số đến cách xử lý lỗi thường gặp, giúp bạn có thể triển khai nhanh chóng và chính xác.
Biến tần Delta CP2000 được nhiều kỹ sư và doanh nghiệp lựa chọn nhờ:
Dải công suất rộng, từ vài kW đến hàng trăm kW.
Nguồn điện 3 pha 380V phù hợp cho công nghiệp.
Tích hợp điều khiển PID, chế độ luân phiên bơm/quạt.
Kết nối truyền thông RS-485 dễ dàng tích hợp hệ thống SCADA.
Thiết kế nhỏ gọn, màn hình LCD trực quan, dễ thao tác.
Ứng dụng chính: hệ thống bơm cấp nước, bơm PCCC, quạt công nghiệp, hệ thống HVAC, sản xuất nhựa, dệt, thực phẩm.
Để việc cài đặt diễn ra an toàn và chính xác, cần chuẩn bị:
Tài liệu: manual hướng dẫn, sơ đồ đấu dây, bảng mã lỗi.
Dụng cụ: đồng hồ đo điện, dây cáp, biến trở (potentiometer), tuốc-nơ-vít, găng tay cách điện.
Điều kiện an toàn:
Ngắt toàn bộ nguồn điện trước khi đấu dây.
Kiểm tra điện áp nguồn cung cấp đúng với biến tần.
Sử dụng CB, contactor và Aptomat bảo vệ.
Đặt biến tần trong tủ điện có quạt giải nhiệt, tránh bụi và ẩm ướt.
Đấu dây đúng chuẩn là bước đầu tiên để đảm bảo biến tần hoạt động ổn định.
Nguồn cấp:
L1, L2, L3: đấu nguồn 3 pha 380V.
PE: nối đất để đảm bảo an toàn.
Ngõ ra motor:
U, V, W: đấu vào 3 pha động cơ.
Ngõ tín hiệu điều khiển:
Biến trở điều chỉnh tần số: đấu +10V → AVI → ACM.
Công tắc RUN/STOP, FWD/REV: nối vào MI1–MI4 và DCM.
Ngõ ra cảnh báo: RA/RC (tiếp điểm thường mở), RB/RC (tiếp điểm thường đóng).
Truyền thông RS-485:
SG+ và SG– để kết nối với hệ thống điều khiển trung tâm.
Sau khi đấu dây, tiến hành thiết lập tham số để biến tần hoạt động đúng yêu cầu.
Reset mặc định:
Cài đặt nguồn tần số:
00-20 = 0 → điều khiển từ bàn phím.
00-20 = 2 → điều khiển từ biến trở ngoài.
Cài đặt RUN/STOP:
00-21 = 0 → dùng phím RUN/STOP trên bàn phím.
00-21 = 1 → điều khiển bằng công tắc ngoài.
Cài đặt thời gian tăng/giảm tốc:
01-12: thời gian tăng tốc (giây).
01-13: thời gian giảm tốc (giây).
Cấu hình giới hạn tần số:
01-00: tần số tối đa.
01-01: tần số tối thiểu.
Chức năng PID được dùng trong các ứng dụng bơm áp suất, quạt thông gió để tự động điều chỉnh lưu lượng/áp suất.
Kích hoạt PID: 08-00 = 1.
Chọn tín hiệu phản hồi PID: 03-01 = 5 (ACI).
Hiển thị thông số áp suất:
00-25 = 4.
00-26 = 1.
Cài đặt Sleep Mode:
08-10: ngưỡng áp suất để chuyển sang chế độ ngủ.
08-11, 08-12: thời gian trễ trước khi Sleep/khởi động lại.
Luân phiên bơm: Nhóm tham số 12-00 đến 12-06.
Chế độ nhiều bơm: 12-00 = 3 → tăng/giảm bơm theo tải.
OC (Over Current – Quá dòng): do motor kẹt tải hoặc dây đấu sai → kiểm tra lại động cơ.
OL (Over Load – Quá tải): tải vượt công suất → chọn biến tần công suất lớn hơn.
LV (Low Voltage – Thấp áp): nguồn điện không ổn định → kiểm tra lại nguồn cấp.
OV (Over Voltage – Quá áp): điện áp cao khi hãm động năng → lắp thêm điện trở xả.
OH (Over Heat – Quá nhiệt): hệ thống tản nhiệt kém → lắp quạt làm mát hoặc vệ sinh bụi.
Bơm nước công nghiệp: duy trì áp suất ổn định, tiết kiệm điện.
Quạt gió công nghiệp: điều chỉnh lưu lượng theo nhu cầu.
Hệ thống HVAC: kiểm soát nhiệt độ và lưu lượng không khí.
Ngành nhựa và dệt: vận hành ổn định, bảo vệ thiết bị.
Kết luận: Việc cài đặt biến tần Delta CP2000 đúng chuẩn giúp hệ thống hoạt động ổn định, tiết kiệm điện năng và kéo dài tuổi thọ thiết bị. Với hướng dẫn chi tiết trên, bạn có thể dễ dàng triển khai cho hệ thống bơm, quạt và các ứng dụng công nghiệp khác. Nếu cần hỗ trợ chuyên sâu, hãy liên hệ với Bảo An – đơn vị cung cấp giải pháp biến tần và tự động hóa uy tín để được tư vấn và lắp đặt chuyên nghiệp.
Có. Ngoài thao tác trực tiếp bằng bàn phím, người dùng có thể kết nối PC qua RS-485 và sử dụng phần mềm Delta VFDSoft để cài đặt.
PID cần thiết trong các ứng dụng yêu cầu giữ ổn định áp suất/lưu lượng, ví dụ bơm nước, quạt thông gió, hệ thống HVAC.
Nguyên nhân có thể do động cơ quá tải hoặc thời gian tăng tốc quá ngắn. Cần kiểm tra tải, tăng giá trị tham số 01-12 (thời gian tăng tốc).
Có. Biến tần CP2000 hỗ trợ chế độ luân phiên 2 bơm hoặc điều khiển nhiều bơm tăng/giảm tải.
