Trong mọi hệ thống điện, từ quy mô dân dụng cho đến công nghiệp - khí cụ điện luôn giữ vai trò then chốt trong việc điều khiển, bảo vệ và đảm bảo vận hành ổn định cho các thiết bị. Đây là những thiết bị không thể thiếu giúp ngăn ngừa sự cố điện, kiểm soát dòng điện và tối ưu hiệu suất hệ thống. Vậy khí cụ điện là gì, có những loại nào, và chúng đóng vai trò gì trong thực tế? Bài viết dưới đây sẽ cung cấp cái nhìn toàn diện, từ khái niệm, phân loại, ký hiệu cho đến ứng dụng cụ thể trong hệ thống điện hiện đại.
Hình 1: Khí cụ điện
Khí cụ điện là tập hợp các thiết bị điện chuyên dụng được sử dụng để đóng ngắt, điều khiển, bảo vệ và điều chỉnh các mạch điện trong quá trình vận hành hệ thống điện. Đây là những thiết bị trung gian có nhiệm vụ kết nối giữa nguồn điện và các tải tiêu thụ như động cơ, đèn chiếu sáng, máy móc,... nhằm đảm bảo hệ thống hoạt động đúng thiết kế và an toàn.
Các khí cụ điện thường được lắp đặt trong tủ điện, bảng điện hoặc tại các điểm điều khiển trung tâm, giúp người vận hành dễ dàng thao tác và giám sát tình trạng hệ thống.
Trong hệ thống điện, khí cụ điện đóng vai trò cực kỳ quan trọng:
Bảo vệ thiết bị: Ngăn chặn sự cố do quá tải, ngắn mạch hoặc dòng rò bằng cách tự động ngắt mạch khi phát hiện bất thường.
Đảm bảo an toàn cho người sử dụng: Hạn chế rủi ro về điện giật, cháy nổ nhờ khả năng cách ly dòng điện và dừng hoạt động tức thời khi có sự cố.
Điều khiển và quản lý dòng điện hiệu quả: Cho phép đóng ngắt có kiểm soát, điều chỉnh theo nhu cầu tải, từ đó tối ưu hiệu suất vận hành và tiết kiệm năng lượng.
Để đảm bảo việc lựa chọn và sử dụng đúng loại thiết bị phù hợp với mục đích, môi trường và yêu cầu kỹ thuật, khí cụ điện thường được phân loại theo hai tiêu chí chính: chức năng hoạt động và điện áp làm việc.
Dựa trên nhiệm vụ trong hệ thống điện, khí cụ điện được chia thành các nhóm sau:
Khí cụ điện đóng cắt: Bao gồm các thiết bị như aptomat (CB), cầu dao, nút nhấn, công tắc chuyển mạch... Đây là những thiết bị có chức năng đóng ngắt dòng điện một cách an toàn, thường được dùng để điều khiển nguồn cấp điện cho từng khu vực hoặc thiết bị riêng biệt.
Khí cụ điện bảo vệ: Gồm cầu chì, rơle nhiệt, rơle bảo vệ dòng rò, rơle bảo vệ quá tải... Chúng có vai trò phát hiện và ngắt mạch khi xảy ra sự cố nhằm bảo vệ thiết bị điện khỏi hư hỏng.
Khí cụ điện điều khiển: Điển hình là công tắc tơ (contactor), rơle trung gian, rơle thời gian... Nhóm này cho phép điều khiển đóng ngắt từ xa, tự động hóa quá trình vận hành hệ thống.
Khí cụ điện đo lường: Gồm biến dòng (CT) và biến áp đo lường (VT)... Chúng có chức năng chuyển đổi giá trị dòng điện và điện áp về mức đo lường an toàn cho thiết bị hiển thị và giám sát.
Khí cụ hiển thị & giám sát: là các thiết bị điện báo trạng thái (ON/OFF, lỗi, chạy, dừng...); Phát âm thanh cảnh báo sự cố; hoặc Hiển thị kết quả đo điện áp, dòng, tần số, công suất...
Việc phân loại khí cụ điện theo chức năng giúp người dùng lựa chọn chính xác thiết bị phù hợp với yêu cầu kỹ thuật của từng hệ thống.
Bên cạnh chức năng, khí cụ điện còn được phân loại dựa trên mức điện áp vận hành:
Khí cụ điện hạ áp: Là các thiết bị sử dụng trong hệ thống điện có mức điện áp dưới 1000V. Chúng phổ biến trong điện dân dụng, tòa nhà, văn phòng, nhà xưởng quy mô vừa và nhỏ.
Khí cụ điện cao áp và trung áp: Là các thiết bị vận hành ở mức điện áp từ 1kV trở lên, thường sử dụng trong trạm biến áp, lưới điện công nghiệp, hệ thống truyền tải điện quốc gia. Những khí cụ này yêu cầu tiêu chuẩn kỹ thuật cao, độ bền và khả năng cách điện tốt.

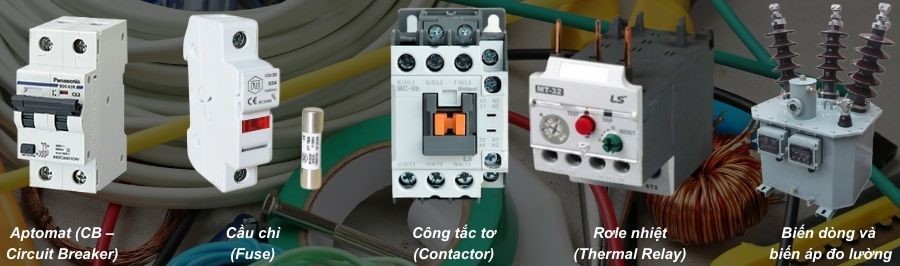

Trong thực tế sử dụng, có một số loại khí cụ điện được dùng phổ biến nhờ tính ứng dụng cao, dễ lắp đặt và hiệu quả trong việc bảo vệ, điều khiển hệ thống điện. Dưới đây là những khí cụ điện tiêu biểu mà bạn thường gặp trong cả hệ thống dân dụng và công nghiệp:
Aptomat (CB – Circuit Breaker)
Ứng dụng: Bảo vệ thiết bị điện trong nhà ở, văn phòng, nhà máy khỏi nguy cơ cháy nổ do dòng điện vượt mức cho phép.
Ưu điểm: Có thể đóng ngắt thủ công hoặc tự động, dễ reset sau khi ngắt.
Cầu chì (Fuse)
Cách thức hoạt động: Dây chì nóng chảy và đứt khi dòng điện vượt ngưỡng, từ đó ngắt mạch để bảo vệ thiết bị.
Ưu điểm: Cấu tạo đơn giản, giá thành rẻ, phản ứng nhanh với sự cố dòng lớn.
Hạn chế: Phải thay mới sau mỗi lần ngắt mạch.
Công tắc tơ (Contactor)
Chức năng: Điều khiển đóng ngắt mạch điện từ xa hoặc tự động thông qua tín hiệu điều khiển.
Ứng dụng: Điều khiển động cơ, máy bơm, hệ thống chiếu sáng lớn trong nhà xưởng, tòa nhà.
Ưu điểm: Có thể tích hợp với rơle nhiệt để bảo vệ động cơ.
Rơle nhiệt (Thermal Relay)
Chức năng: Bảo vệ động cơ khỏi tình trạng quá tải nhiệt. Khi nhiệt độ vượt mức an toàn, rơle sẽ ngắt mạch điện.
Kết hợp: Thường đi cùng contactor để tạo thành hệ thống điều khiển – bảo vệ hoàn chỉnh.
Ứng dụng: Trong hệ thống khởi động động cơ điện.
Biến dòng và biến áp đo lường
Biến dòng (Current Transformer - CT): Giảm dòng điện lớn về mức an toàn cho đồng hồ đo và thiết bị giám sát.
Biến áp đo lường (Voltage Transformer - VT): Giảm điện áp cao xuống mức đo được để đảm bảo an toàn khi theo dõi hệ thống.
Ứng dụng: Trong tủ điện trung thế, trạm biến áp, hệ thống đo lường và điều khiển.
Trong thiết kế và thi công hệ thống điện, các khí cụ điện đều được thể hiện bằng ký hiệu chuẩn quốc tế trên bản vẽ kỹ thuật. Việc sử dụng ký hiệu giúp tiết kiệm không gian bản vẽ, thống nhất cách hiểu giữa các kỹ sư, kỹ thuật viên, đồng thời hỗ trợ việc lắp đặt, sửa chữa và kiểm tra dễ dàng hơn.
Đọc hiểu sơ đồ mạch điện: Nhờ ký hiệu, người đọc có thể nhanh chóng xác định loại thiết bị, vị trí, chức năng mà không cần mô tả dài dòng.
Tiêu chuẩn hóa trong thiết kế: Các ký hiệu được sử dụng rộng rãi theo tiêu chuẩn quốc tế (IEC) và Việt Nam (TCVN), tạo sự đồng nhất trong ngành điện.
Hỗ trợ thi công và bảo trì: Nhận diện chính xác khí cụ giúp quá trình đấu nối và bảo trì trở nên hiệu quả, giảm sai sót kỹ thuật.
Dưới đây là bảng tổng hợp các ký hiệu tiêu biểu của khí cụ điện trong bản vẽ mạch điện:
| Tên thiết bị | Ký hiệu trên bản vẽ |
| Aptomat (Circuit Breaker) | CB |
| Cầu chì | CC |
| Công tắc tơ (Contactor) | K |
| Rơle nhiệt | RN |
| Biến áp đo lường | BA |
| Rơle trung gian | R |
| Công tắc hai chiều | S |
| Biến dòng (Current Transformer) | CT |
Lưu ý: Ký hiệu có thể thay đổi tùy theo tiêu chuẩn bản vẽ (IEC, ANSI, TCVN), nhưng phần lớn các ký hiệu trên đều phổ biến và được sử dụng rộng rãi.
CB - Circuit Breaker: Ngắt mạch tự động.
K - Kontactor: Điều khiển đóng ngắt từ xa.
RN - Relay Nhiệt: Bảo vệ quá nhiệt.
BA - Biến Áp: Điều chỉnh điện áp để đo lường hoặc cấp nguồn.
Việc nắm vững các ký hiệu khí cụ điện là yêu cầu cơ bản đối với bất kỳ kỹ sư hoặc thợ điện nào nhằm đảm bảo đọc hiểu chính xác bản vẽ và thi công đúng yêu cầu kỹ thuật.
Trong môi trường công nghiệp, hệ thống điện thường hoạt động liên tục với công suất lớn, phục vụ cho dây chuyền sản xuất, trạm biến áp, hệ thống truyền động tự động, máy móc công nghiệp nặng... Do đó, việc sử dụng khí cụ điện công nghiệp là điều bắt buộc để đảm bảo an toàn và hiệu quả vận hành.
Các thiết bị như aptomat công nghiệp, công tắc tơ chịu tải lớn, rơle điều khiển, hay biến dòng trung áp được bố trí trong các tủ điện công nghiệp để kiểm soát toàn bộ hoạt động điện của nhà máy. Chúng không chỉ giúp vận hành linh hoạt mà còn giảm thiểu tối đa rủi ro cháy nổ hoặc dừng máy do sự cố điện.
Do đặc thù môi trường làm việc khắc nghiệt, khí cụ điện trong công nghiệp cần đáp ứng những yêu cầu kỹ thuật nghiêm ngặt hơn so với thiết bị dân dụng:
Độ bền cao: Thiết bị phải có khả năng chống bụi, chống ẩm, chống rung, hoạt động ổn định trong môi trường nhiều bụi bẩn, rung động liên tục hoặc nhiệt độ cao.
An toàn điện tuyệt đối: Tuân thủ các tiêu chuẩn an toàn quốc tế (IEC, ISO, TCVN...), đảm bảo khả năng cách điện, chống rò điện và ngăn ngừa sự cố khi làm việc ở điện áp lớn.
Dễ bảo trì và thay thế: Thiết kế dạng mô-đun giúp lắp đặt nhanh chóng, dễ tháo lắp khi cần kiểm tra, sửa chữa, từ đó rút ngắn thời gian bảo trì và giảm chi phí vận hành.
Kết luận: Khí cụ điện không chỉ là những thiết bị kỹ thuật đơn thuần, mà còn là nhân tố quyết định đến sự an toàn, ổn định và hiệu quả của toàn bộ hệ thống điện. Việc hiểu rõ khái niệm, phân loại và chức năng của từng loại khí cụ sẽ giúp người dùng lựa chọn và vận hành thiết bị điện một cách chính xác hơn, đặc biệt trong môi trường công nghiệp đòi hỏi độ tin cậy cao. Nếu bạn đang thiết kế, lắp đặt hoặc bảo trì hệ thống điện, đừng bỏ qua việc trang bị đầy đủ và đúng chuẩn các loại khí cụ điện cần thiết – yếu tố nền tảng cho một hệ thống điện hiện đại và an toàn.
